Verwandte Anleitungen für Schneider Airsystems RAS 1/4" HW 760 A-L
Inhaltszusammenfassung für Schneider Airsystems RAS 1/4" HW 760 A-L
- Seite 1 Bedienungs- und Wartungsanleitung für Ratschenschrauber Typ RAS 1/4" HW 760 A-L Art.-Nr. D 322 590 Ausgabe 2006/06/risa-11...
- Seite 2 Vielen Dank für das Vertrauen, das Sie uns und unseren Produkten entgegenbringen. Lesen Sie bitte zuerst die Bedienungsanleitung durch, bevor Sie mit dem Ratschen- schrauber arbeiten. Diese Bedienungs- und Wartungsanleitung enthält wichtige Hin- weise, die zum sicheren und störungsfreien Betrieb ihres Ratschenschraubers erforder- lich sind.
-
Seite 3: Inhaltsverzeichnis
Inhalt Technische Daten ................3 Lieferumfang ................3 Abbildung des Ratschenschraubers..........4 Bestimmungsgemäße Verwendung ..........4 Eigenschaften ..............4 Sicherheitshinweise ..............4 Inbetriebnahme ................6 Wartung und Pflege ..............7 Fehlersuche .................7 Gewährleistungsbedingungen............8 10. Zubehör..................8 11. Explosionszeichnung und Ersatzteilliste ........9 11.1 Expl.zchg. Ratschenschrauber RAS 1/4" HW 760 A-L..9 11.2 Ersatzteill. -

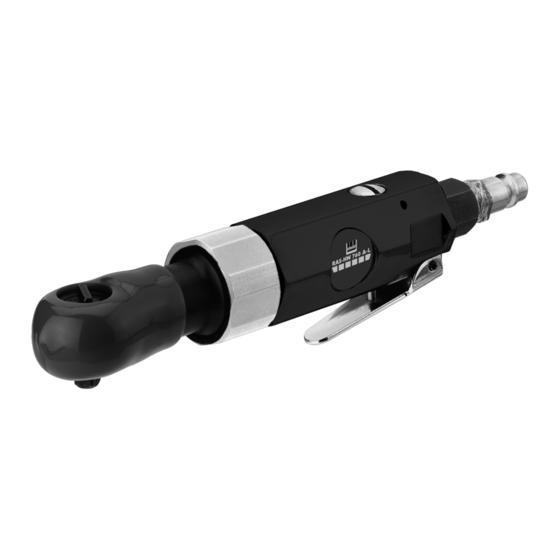

Seite 4: Abbildung Des Ratschenschraubers
Abbildung Pos. Art.-Nr. Bezeichnung Menge des Ratschen- 0020 G 416 201 Luftregulierung D12,0x19,3 kpl.m.OR schraubers 0110 G 411 120 Abzugshebel 70,0 x 21,5 x 3,3 0320 G 416 214 Umschalthebel D 13,8 x 15,5 0430 G 416 250 Antrieb D 19,9 x 24,5 (Vierkant 1/4") 0440 G 416 251 Gummischutz schwarz 0450... - Seite 5 Am Ratschenschrauber dürfen keine Manipulationen, Notrepara- turen oder Zweckentfremdungen vorgenommen werden. Bei allen Wartungs- oder Reparaturarbeiten gilt: Unbedingt den Ratschenschrauber von dem Druckluftanschluss trennen. Der maximale Arbeitsdruck darf nicht überschritten werden (siehe Punkt 1 “Technische Daten“). Die Arbeitsdruckeinstellung muss über einen (Filter-) Druckminderer erfolgen. Als Energiequelle nur Druckluft, keine Gase verwenden.
-
Seite 6: Inbetriebnahme
Inbetrieb- Stecken Sie die benötigte Stecknuss auf den Vierkant des Antriebs nahme (Pos. 0430). Stellen Sie die gewünschte Drehrichtung am Umschalt- hebel (Pos. 0320) ein. F (forward) = Rechtslauf (Anziehen) R (reverse) = Linkslauf (Lösen) Der Anschluss an die Druckluftquelle mit vorgeschaltetem Druckmin- derer erfolgt über einen flexiblen Druckluftschlauch mit Schnellkupp- lung. -
Seite 7: Wartung Und Pflege
Wartung und Die Einhaltung der hier angegebenen Wartungshinweise sichert für Pflege dieses Qualitätsprodukt eine lange Lebensdauer und einen störungs- freien Betrieb. Für eine dauerhaft einwandfreie Funktion ihres Ratschenschraubers ist eine regelmäßige Schmierung Voraus- setzung. Folgende Möglichkeiten stehen Ihnen zur Auswahl: a) Über einen Nebelöler: Eine komplette Wartungseinheit beinhaltet einen Nebelöler, welcher am Kompressor bzw. -
Seite 8: Gewährleistungsbedingungen
Gewähr- Grundlage für alle Gewährleistungsansprüche ist das komplette leistungs- Werkzeug und der Kaufbeleg. Schäden, die durch unsachgemäße bedingungen Behandlung des Ratschenschraubers oder Unkenntnisse der Arbeits- weise entstehen, unterliegen nicht der Gewährleistung. Bei Fragen bitten wir Sie um Angabe der Typenbezeichnung bzw. der Artikelnummer des Ratschenschraubers. -
Seite 9: Explosionszeichnung Und Ersatzteilliste
11. Explosionszeichnung und Ersatzteilliste 11.1 Expl.zchg. Ratschen- schrauber RAS 1/4" HW 760 A-L ___________________ Schneider Druckluft 9... -
Seite 10: Ersatzteill. Ratschenschrauber Ras 1/4" Hw 760 A-L
11.2 Ersatzteill. Pos. Art.-Nr. Bezeichnung Menge Ratschen- 0010 G 404 201 Lufteing.schraube 1/4a x 1/4i schrauber 0020 G 416 201 Luftregulierung D12,0x19,3 kpl.m.OR RAS 1/4" HW 0030 G 404 111 O - Ring 8,5 x 2,0 NBR 70 760 A-L 0040 G 416 202 Druckfeder 6,7 x 0,8 x 11,0... -
Seite 11: Eg-Konformitätserklärung
12. EG-Konformi- Hersteller: Schneider Druckluft GmbH tätserklärung Ferdinand-Lassalle-Str. 43 72770 Reutlingen Produktbezeichnung: Ratschenschrauber Typenbezeichnung: RAS 1/4" HW 760 A-L Artikelnummer: D 322 590 Erklärung: Das Produkt ist entwickelt, konstruiert und gefertigt in Überein- stimmung mit der Maschinenrichtlinie 89/392/EWG in der Fassung 98/37/EG. -
Seite 12: Adresse
Typenbezeichnung: Ratschenschrauber Typ RAS 1/4" HW 760 A-L Seriennummer: Prüfer: 13. Adresse Um Ihnen Sicherheit beim Service zu geben, steht Ihnen unser Servicepartner zur Seite. Wenden Sie sich bei Bedarf bitte an folgende Adresse: Schneider Druckluft GmbH Ferdinand-Lassalle-Str. 43 72770 Reutlingen Tel.: (0 71 21) 9 59-2 22 (Verkauf) Tel.: (0 71 21) 9 59-2 44 (Service) Fax: (0 71 21) 9 59-1 51 (Verkauf)
