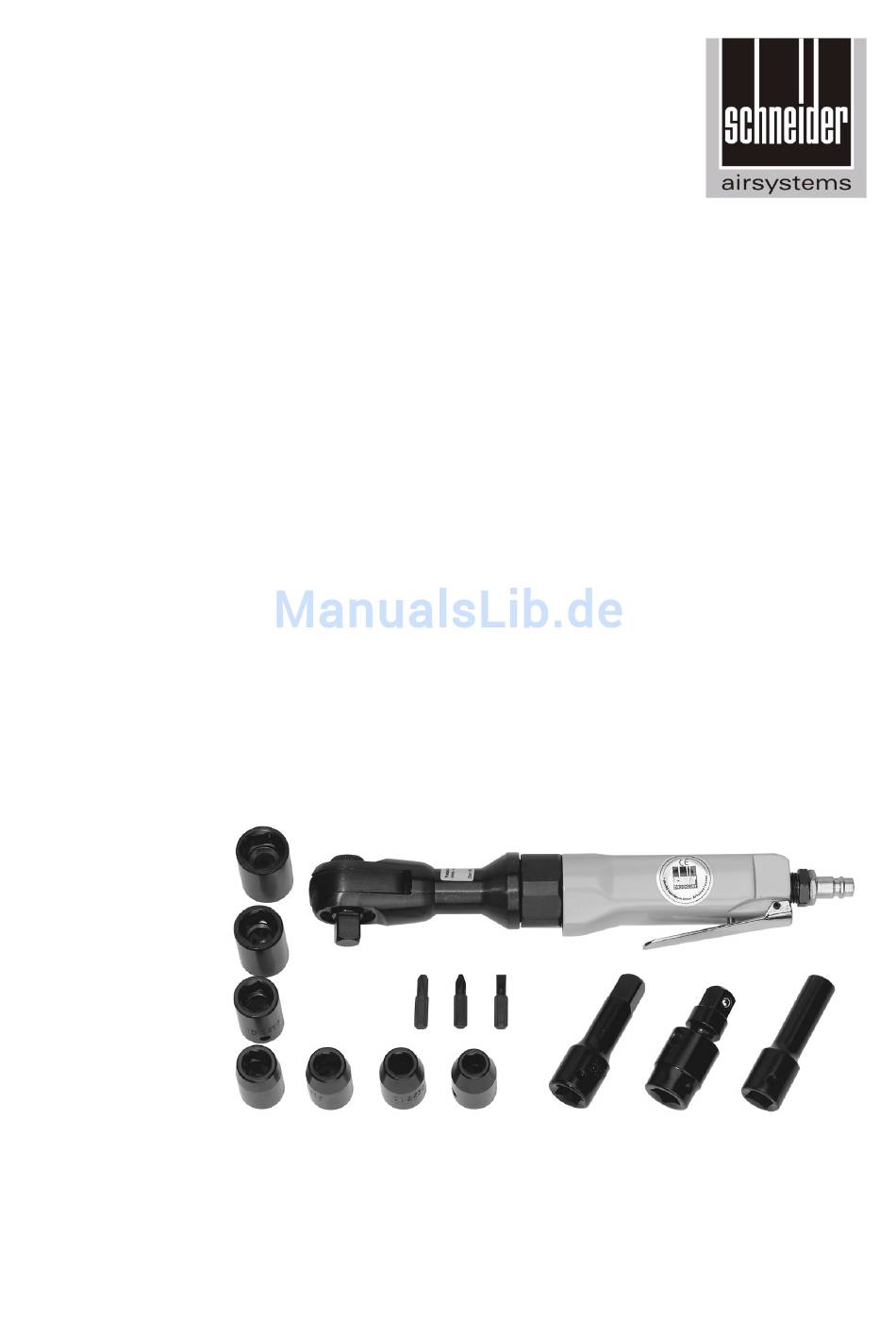

- Seite 1 Bedienungs- und Wartungsanleitung für Ratschenschrauber 1/2" Typ RS 40 Set mit Rechts- und Linkslauf Art.-Nr. D 322 270 Ausgabe 2005/06/als-11...
- Seite 2 Vielen Dank für das Vertrauen, das Sie uns und unseren Produkten entgegenbringen. Lesen Sie bitte zuerst die Bedienungsanleitung durch, bevor Sie mit dem Ratschen- schrauber arbeiten. Diese Bedienungs- und Wartungsanleitung enthält wichtige Hin- weise, die zum sicheren und störungsfreien Betrieb ihres Ratschenschraubers erforder- lich sind.
-
Seite 3: Inhaltsverzeichnis
Inbetriebnahme ................6 Wartung und Pflege ..............7 Fehlersuche .................7 Gewährleistungsbedingungen............8 10. Zubehör..................8 11. Explosionszeichnung und Ersatzteilliste ........9 11.1 Explosionszchg. Ratschenschrauber 1/2" Typ RS 40 Set ...9 11.2 Ersatzteilliste Ratschenschrauber 1/2" Typ RS 40 Set..10 12. EG Konformitätserklärung............11 13. Adresse..................12 Technische Leistung:... -
Seite 4: Lieferumfang
0340 G 404 126 Antrieb D 27,5 x 38,0 (Vierkant) 0410 E 033 222 Stecknippel R 1/4"a Bestimmungs- Der Ratschenschrauber 1/2" Typ RS 40 Set ist durch sein geringes gemäße Gewicht und seinen Abmessungen ein handliches druckluftbetrie- Verwendung benes Werkzeug für den handwerklichen Einsatz. -
Seite 5: Sicherheitshinweise
Sicherheits- Schützen Sie sich, andere Personen und ihre Umwelt durch geeig- hinweise nete Vorsichtsmaßnahmen vor Unfallgefahren und beachten Sie in ihrem eigenen Interesse folgende Hinweise: Der Betreiber hat den sachgerechten Betrieb sicherzustellen. Kinder und Haustiere vom Betriebsbereich fernhalten. Ratschenschrauber vor Kindern sichern. Der Ratschenschrauber darf nicht in explosionsgefährdeter Atmosphäre verwendet werden. -
Seite 6: Inbetriebnahme
Inbetrieb- Stecken Sie im drucklosen Zustand des Ratschenschraubers den nahme benötigten Steckaufsatz auf den Vierkant des Antriebs (Pos. 0340) bzw. auf die Aufnahme der mitgelieferten Verlängerung oder auf die Aufnahme des mitgelieferten Gelenkstücks. Sollten Sie statt den Steckaufsatz einen der Bit-Einsätze verwenden, müssen Sie im drucklosen Zustand zuerst die mitgelieferte Bit- Aufnahme auf den Vierkant des Antriebs (Pos. -
Seite 7: Wartung Und Pflege
Wartung und Die Einhaltung der hier angegebenen Wartungshinweise sichert für Pflege dieses Qualitätsprodukt eine lange Lebensdauer und einen störungs- freien Betrieb. Für eine dauerhaft einwandfreie Funktion ihres Ratschenschraubers ist eine regelmäßige Schmierung Voraus- setzung. Folgende Möglichkeiten stehen Ihnen zur Auswahl: a) Über einen Nebelöler: Eine komplette Wartungseinheit beinhaltet einen Nebelöler, welcher am Kompressor bzw. -
Seite 8: Gewährleistungsbedingungen
Gewähr- Grundlage für alle Gewährleistungsansprüche ist das komplette leistungs- Werkzeug und der Kaufbeleg. Schäden, die durch unsachgemäße bedingungen Behandlung des Ratschenschraubers entstehen, unterliegen nicht der Gewährleistung. Bei Fragen bitten wir Sie um Angabe der Typenbezeichnung bzw. der Artikelnummer des Ratschenschraubers. Entsprechend den gesetzlichen Bestimmungen erhalten Sie bei allen Produkten bei ausschließlich privaten Gebrauch eine 24-monatige Gewährleistung, bei gewerblich-beruflicher Nutzung... -
Seite 9: Explosionszeichnung Und Ersatzteilliste
11. Explosionszeichnung und Ersatzteilliste 11.1 Explosions- zchg. Ratschen- schrauber 1/2" Typ RS 40 Set ___________________ Schneider Druckluft 9... -
Seite 10: Ersatzteilliste Ratschenschrauber 1/2" Typ Rs 40 Set
Ratschen- 0010 G 404 119 Reduziernippel 3/8ax1/4i SW19 schrauber 1/2" 0020 G 416 323 Gehäuse Typ RS 40 Set 0030 G 402 758 Spannstift DIN 1481; 3,0 x 22,0 0040 G 416 324 Abzugshebel 87,5 x 23,0 x 3,4 0050 G 416 325 Ventilstift 4,0x21,0 kpl. -
Seite 11: Eg Konformitätserklärung
12. EG Konformi- EG Konformitätserklärung im Sinne der EG-Richtlinie tätserklärung Maschinen 98/37/EG Die Bauart des Gerätes: Ratschenschrauber 1/2" Typenbezeichnung: RS 40 Set Artikelnummer: D 322 270 ist entwickelt, konstruiert und gefertigt in Übereinstimmung mit den wesentlichen Anforderungen der EG-Richtlinie 98/37/EG, in alleiniger... -
Seite 12: Adresse
Typenbezeichnung: Ratschenschrauber 1/2" Typ RS 40 Set Seriennummer: Prüfer: 13. Adresse Um Ihnen Sicherheit beim Service zu geben, steht Ihnen unser Servicepartner zur Seite. Wenden Sie sich bei Bedarf bitte an folgende Adresse: Schneider Druckluft GmbH Ferdinand-Lassalle-Str. 43 72770 Reutlingen Tel.: (0 71 21) 9 59-2 22 (Verkauf)
