CompactPCI System 2 HE
24579-081
2.5 Entwärmung

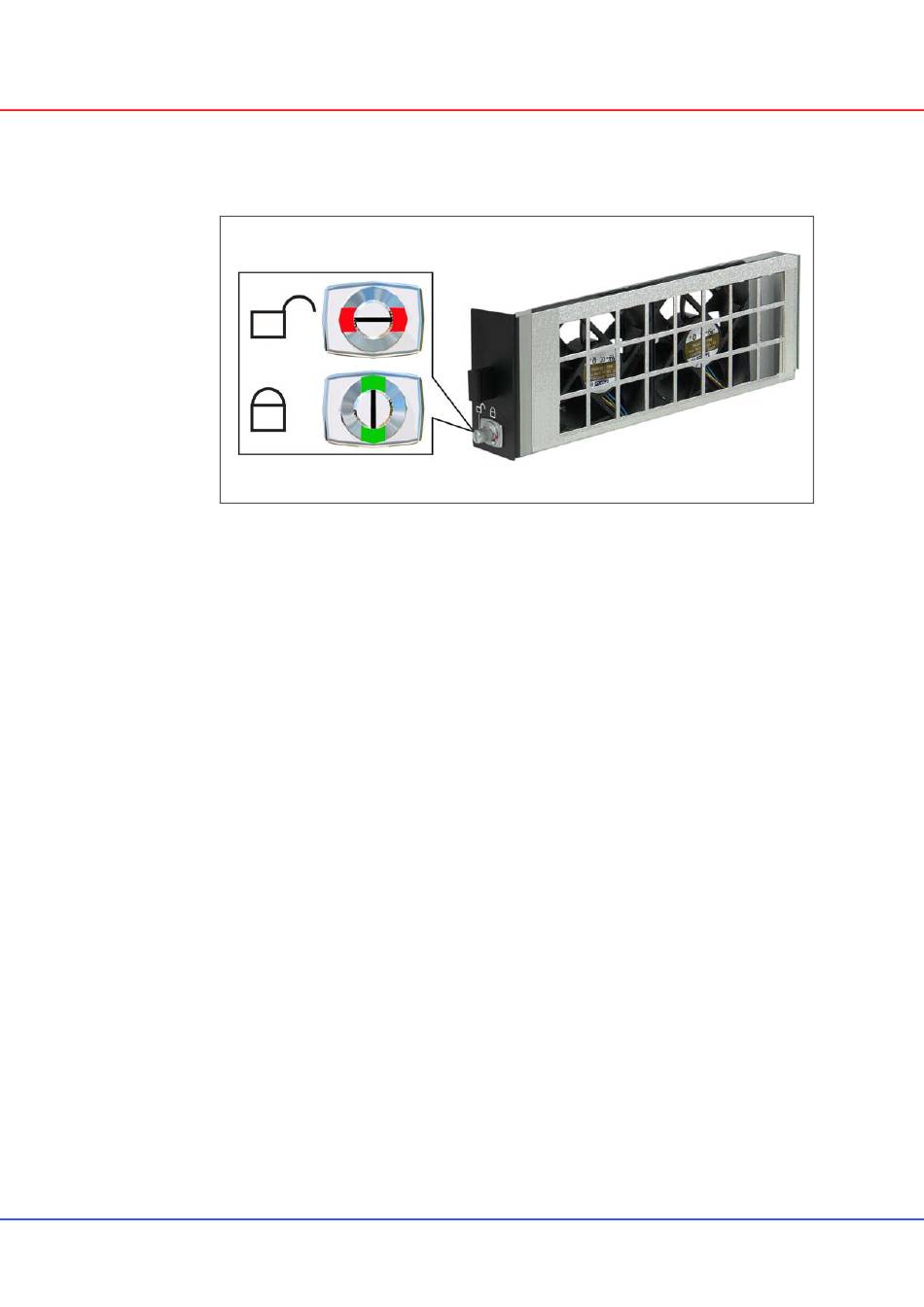

Figure 4: Lüftereinschub
Die Entwärmung der CPCI-boards erfolgt durch zwei 12 VDC-Axialventilatoren
(je 109 m³/h (64 cfm) freiblasend).
Der Ventilator befindet sich in einem hot-swap-fähigen Lüftereinschub links
neben dem Kartenkorb.
2.6 Lüftereinschub Aus- und Einbauen
Der Lüftereinschub ist durch einen Spanndrehriegel im System befestigt. Der
Indikator ist grün wenn der Lüftereinschub verriegelt ist.
Lüftereinschub ausbauen:
• Verriegelungsknopf gegen den Uhrzeigersinn drehen bis der Indikator rot ist.
• Lüftereinschub herausziehen.
Lüftereinschub einbauen:
• Lüftereinschub in das System schieben.
Verriegelungsknopf im Uhrzeigersinn drehen bis der Lüftereinschub verriegelt
ist. (Zuerst wird die Verriegelungszunge um 90° gedreht und in die
Schließposition gebracht, der Indikator zeigt grün. Jetzt muss durch weiteres
Drehen durch die nun folgende Spannfunktion der Lüftereinschub verriegelt
werden.)
