CompactPCI System 2 HE
24579-081
2 Gerätebeschreibung
Das Schroff CompactPCI System besteht aus:
• Einem geschirmten 2 HE Stahlblechgehäuse zum Einbau in einen
19" Schrank oder ein 19" Rack
• 4 Slot Kartenkorb vorn und hinten für 6 HE Steckkarten nach dem
CompactPCI Standard PICMG 2.0 Rev.3.0
• Einer 4 Slot Busplatine (64 bit), Systemslot links
• Einem 250 W A TX Netzgerät mit Weitbereichseingang mit Kaltgerätestecker
(IEC320-C14) und Netzschalter
• Einem Lüftereinschub für die aktive Entwärmung der Frontboards
• DC Schalter an der Frontseite
2.1 Einschubsystem Übersicht

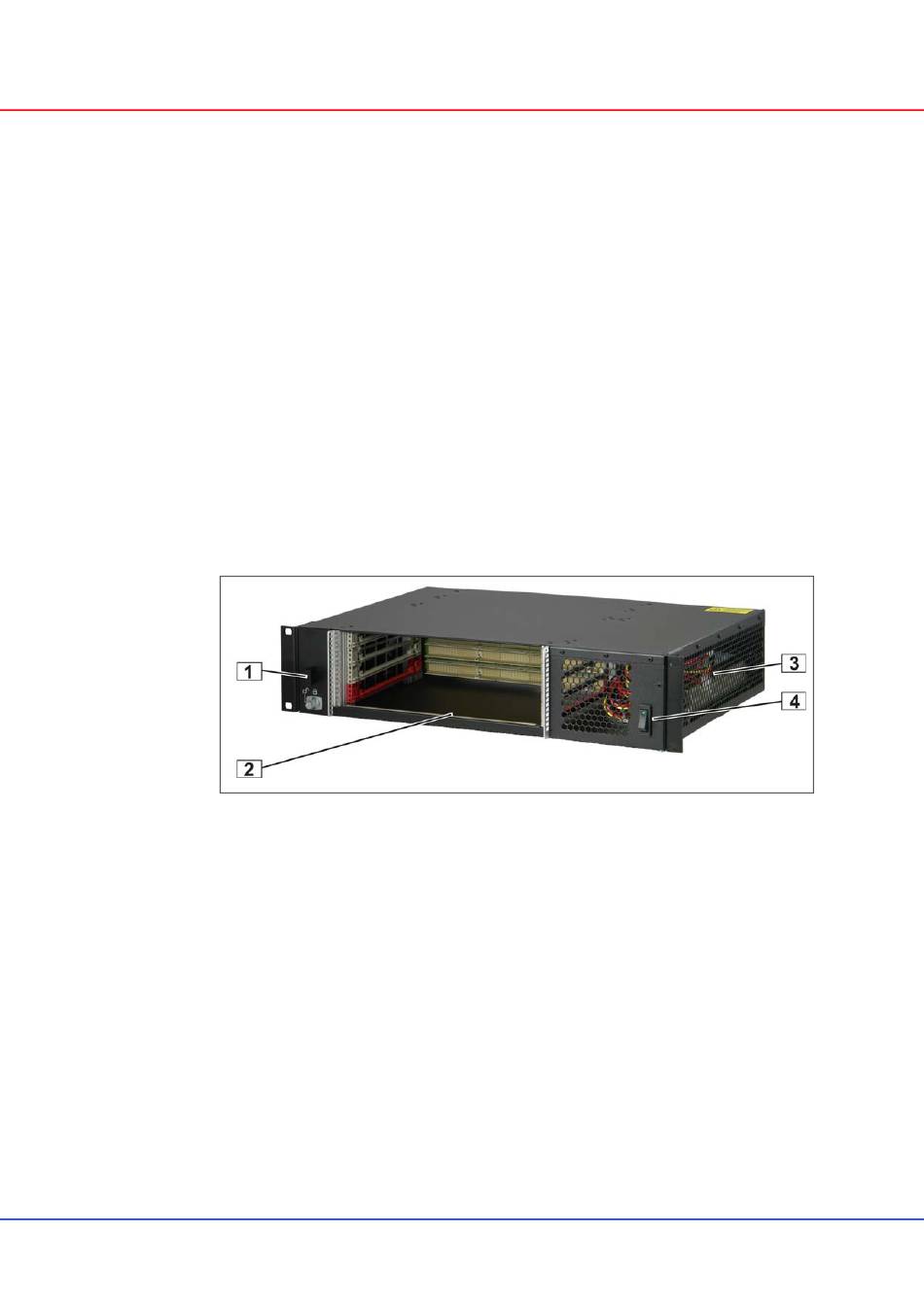

Figure 1: Einschubsystem Übersicht
1
Lüftereinschub
2
Kartenkorb vorn mit
Führungsschienen
www.schroff.biz
3
ATX Netzgerät
4
DC Schalter
3
Gerätebeschreibung
12311811
R1.1, April 18, 2011
