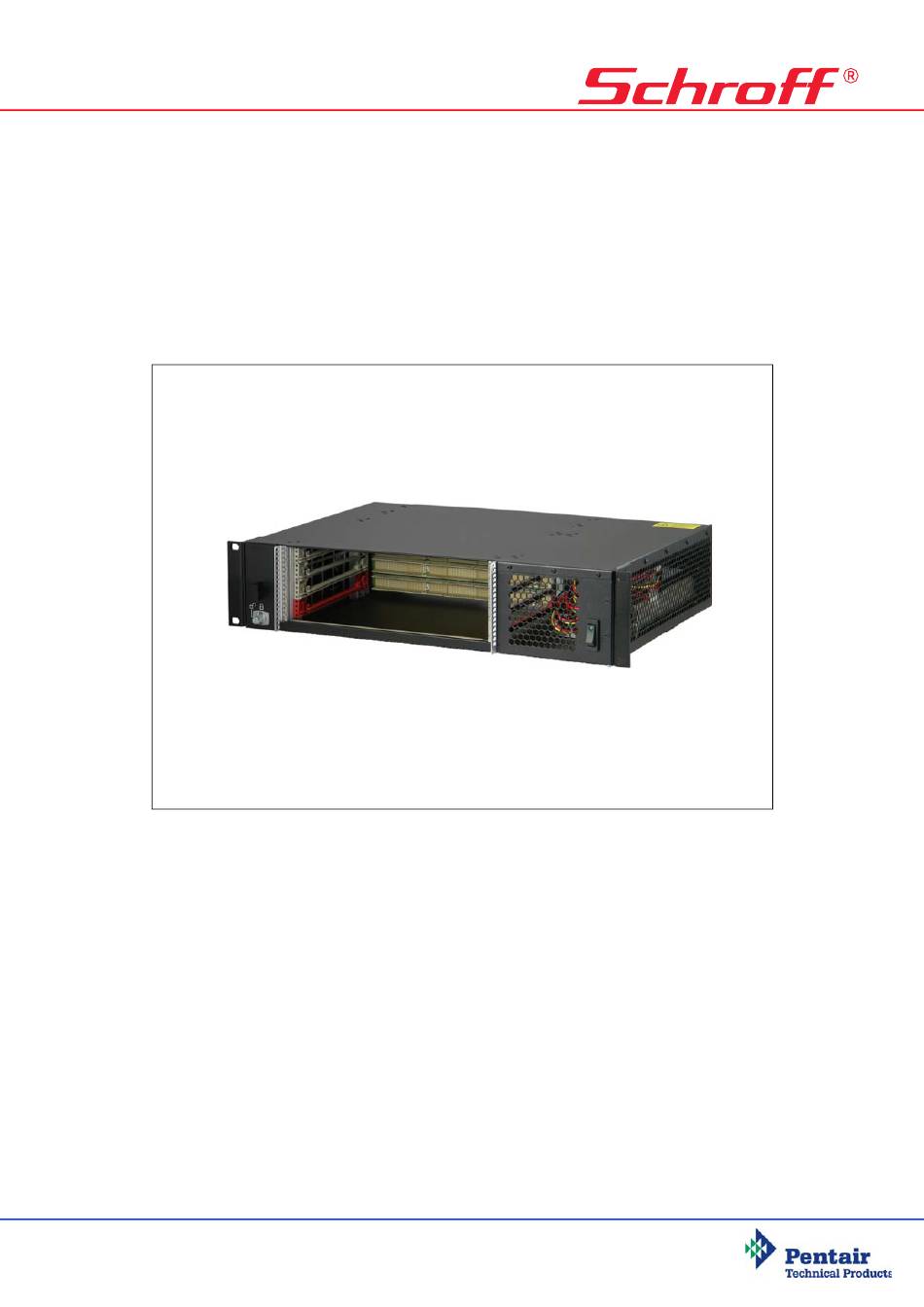

- Seite 1 CPCI Einschubsystem 2 HE Benutzeranleitung Produktnummer: 24579-081 April 18, 2011 Doc-No: 63972-155_R1.1...
- Seite 2 Initial Release R1.1 April 18, 2011 Fan Tray with mini compression latch Impressum: Schroff GmbH D-75334 Straubenhardt, Germany The details in this manual have been carefully compiled and checked - supported by certified Quality Management System to EN ISO 9001/2000 The company cannot accept any liability for errors or misprints.
-
Seite 3: Inhaltsverzeichnis
CompactPCI System 2 HE 24579-081 Inhaltsverzeichnis Sicherheitshinweise ..................1 Bestimmungsgemäße Verwendung..............1 Sicherheitshinweise des Herstellers ..............2 1.2.1 Hinweise zur Dokumentation ..............2 1.2.2 Verwendete Sicherheitssymbole............2 Sicherheitshinweise für den Betreiber ..............2 Weiterführende Literatur ..................2 Gerätebeschreibung..................3 Einschubsystem Übersicht .................. 3 CompactPCI System ................... - Seite 4 CompactPCI System 2 HE 24579-081 www.schroff.biz R1.1, April 18, 2011...
-
Seite 5: Sicherheitshinweise
CompactPCI System 2 HE Sicherheitshinweise 24579-081 1 Sicherheitshinweise 1.1 Bestimmungsgemäße Verwendung Das in dieser Anleitung beschriebene Einschubsystem ermöglicht den Aufbau eines Mikrocomputersystems bzw. einer Steuerungseinheit. Es ist nur für Steckkarten nach dem CompactPCI Standard PICMG 2.0 Rev.3 geeignet. Die CPCI Einschubsysteme erfüllen die Schutzklasse IP 20 und dürfen deshalb nur in den entsprechenden Umgebungen eingesetzt werden. -
Seite 6: Sicherheitshinweise Des Herstellers
Das Gerät ist entsprechend Schutzklasse 1 ausgeführt! Deshalb: Betrieb nur mit Schutzleiteranschluss! 1.4 Weiterführende Literatur • User Manual CompactPCI Backplanes Bestellnr.: 73972-101 • User Manual Backplane 23006-799 Bestellnr.: 63972-214 Die Benutzeranleitungen können im Internet bei www.schroff.biz heruntergeladen werden. www.schroff.biz R1.1, April 18, 2011... -
Seite 7: Gerätebeschreibung
CompactPCI System 2 HE Gerätebeschreibung 24579-081 2 Gerätebeschreibung Das Schroff CompactPCI System besteht aus: • Einem geschirmten 2 HE Stahlblechgehäuse zum Einbau in einen 19“ Schrank oder ein 19“ Rack • 4 Slot Kartenkorb vorn und hinten für 6 HE Steckkarten nach dem CompactPCI Standard PICMG 2.0 Rev.3.0... -
Seite 8: Compactpci System
Die Spannungsversorgung von dem Netzgerät erfolgt über einen Stecker rech ts auf der Busplatine, die Spannungsversorgung des Lüftereinschubs erfolgt über einen Stecker links auf der Busplatine. Weitere Informationen finden Sie in der Benutzeranleitung der Busplatine 23006-799, Bestellnr.: 63972-214 und unter www.schroff.biz www.schroff.biz R1.1, April 18, 2011... -
Seite 9: Stromversorgung
CompactPCI System 2 HE Gerätebeschreibung 24579-081 2.4 Stromversorgung Gefährliche Spannung! Die Stromversorgung enthält netzspannungsführende Komponenten. Trennen Sie vor Arbeiten an der Stromversorgung das Netzanschlußkabel. Achtung! Das Netzanschlußkabel ist nicht im Lieferumfang des Einschubsystems. Erwerben Sie nur Netzanschlußkabel welche für Ihr Gerät und für die Verwendung in Ihrem Land zugelassen sind. -
Seite 10: Netzgerät
CompactPCI System 2 HE Gerätebeschreibung 24579-081 2.4.2 Netzgerät Figure 2: Netzgerät (Dargestellt am 1 HE System) 10006854 ATX Netzgerät Kaltgerätesteckdose AC Schalter DC Schalter Lüfter Table 1: Techn. Daten AC Netzgerät Eingangsspannung 90...264 VAC, 120...380 VDC / active PFC Eingangsfrequenz 47...63 Hz... -
Seite 11: Block Diagramm
CompactPCI System 2 HE Gerätebeschreibung 24579-081 2.4.3 Block Diagramm Figure 3: Block Diagramm X156 Backplane X300 X300 +3.3V +3.3V X156 -12V +3.3V DC Switch INH# Power Supply FAL# +12V +12V +12V +12V +3.3V 12307804 www.schroff.biz R1.1, April 18, 2011... -
Seite 12: Entwärmung
CompactPCI System 2 HE Gerätebeschreibung 24579-081 2.5 Entwärmung Figure 4: Lüftereinschub 12311810 Die Entwärmung der CPCI-boards erfolgt durch zwei 12 VDC-Axialventilatoren (je 109 m³/h (64 cfm) freiblasend). Der Ventilator befindet sich in einem hot-swap-fähigen Lüftereinschub links neben dem Kartenkorb. 2.6 Lüftereinschub Aus- und Einbauen Der Lüftereinschub ist durch einen Spanndrehriegel im System befestigt. - Seite 13 CompactPCI System 2 HE Gerätebeschreibung 24579-081 Figure 5: Entwärmung 12308828 Das System kann bei einer Umgebungstemperatur von 0°C bis 50°C betrieben werden. Bitte beachten Sie dass das Netzgerät ab 30°C die Ausgangsleistung reduziert. Unbenutzte Slots müssen mit Luftschottblechen bzw. Slotabdeckungen verschlossen werden (Teilenummern siehe Katalog!).
-
Seite 14: Inbetriebnahme
CompactPCI System 2 HE Inbetriebnahme 24579-081 3 Inbetriebnahme 3.1 Auspacken Prüfen Sie das Einschubsystem nach dem Auspacken auf Transport- oder sonstige Beschädigungen. 3.2 Belüftung • Stellen Sie sicher dass keine Anschlusskabel oder sonstige Objekte die Be- und Entlüftungsöffnungen verdecken. • Verschließen Sie alle unbenutzten Steckplätze mit Luftschottblechen. Die Luftschottbleche verhindern dass die Kühlluft durch die Öffnung an einem... -
Seite 15: Erstinbetriebnahme
CompactPCI System 2 HE Inbetriebnahme 24579-081 3.4 Erstinbetriebnahme Gefährliche Spannung! Für die Inbetriebnahme, Komplettierung, Wartung und Instandsetzung der Systeme muß unter Umständen das Gehäuse geöffnet werden. Berührbare Teile können unter Netzspannung stehen. Diese Arbeiten dürfen deshalb nur von besonders geschultem Fachpersonal vorgenommen werden. -
Seite 16: Service
24579-081 4 Service 4.1 Service, Rücksendungen Wir empfehlen generell im Servicefall die Einsendung des kompletten Systems. Kontaktieren sie im Servicefall Ihren Schroff Stützpunkthändler oder Schroff direkt. Um Transportbeschädigungen zu vermeiden verwenden Sie bitte für den Rücktransport ausschließlich die Originalverpackungen. 4.2 Technische Unterstützung Bei allen technischen Fragen, für Produktunterstützung oder im Servicefall... -
Seite 17: Lieferumfang
CompactPCI System 2 HE Service 24579-081 4.4 Lieferumfang Menge Beschreibung Geschirmtes Stahlblechgehäuse, schwarz pulverbeschichtet (RAL 9005) CompactPCI-Busplatine konform zu CompactPCI Standard PICMG 2.0 Rev.3.0, 4-Slot 6 HE Kartenkorb vorn für den horizontalen Einbau von max. 4 Karten 6 HE 160mm tief. -
Seite 18: Technische Daten
CompactPCI System 2 HE Technische Daten 24579-081 5 Technische Daten Table 2: Technische Daten Abmessungen Höhe 2 HE (88,10 mm) Breite 19“ (482,8 mm) Tiefe (Kartenkorb) 275 mm Tiefe (komplett mit Griffen) 303 mm Gewicht Einschubsystem komplett montiert 5 kg... -
Seite 19: Maße
CompactPCI System 2 HE Technische Daten 24579-081 5.1 Maße Figure 6: Maße Alle Maße in Millimeter (mm). www.schroff.biz R1.1, April 18, 2011... - Seite 20 CompactPCI System 2 HE Technische Daten 24579-081 www.schroff.biz R1.1, April 18, 2011...
- Seite 22 SCHROFF GMBH www.schroff.biz Langenalberstr. 96-100 Tel.: + 49 (0) 7082 794-0 Fax: +49 (0) 7082 794-200 D-75334 Straubenhardt...
