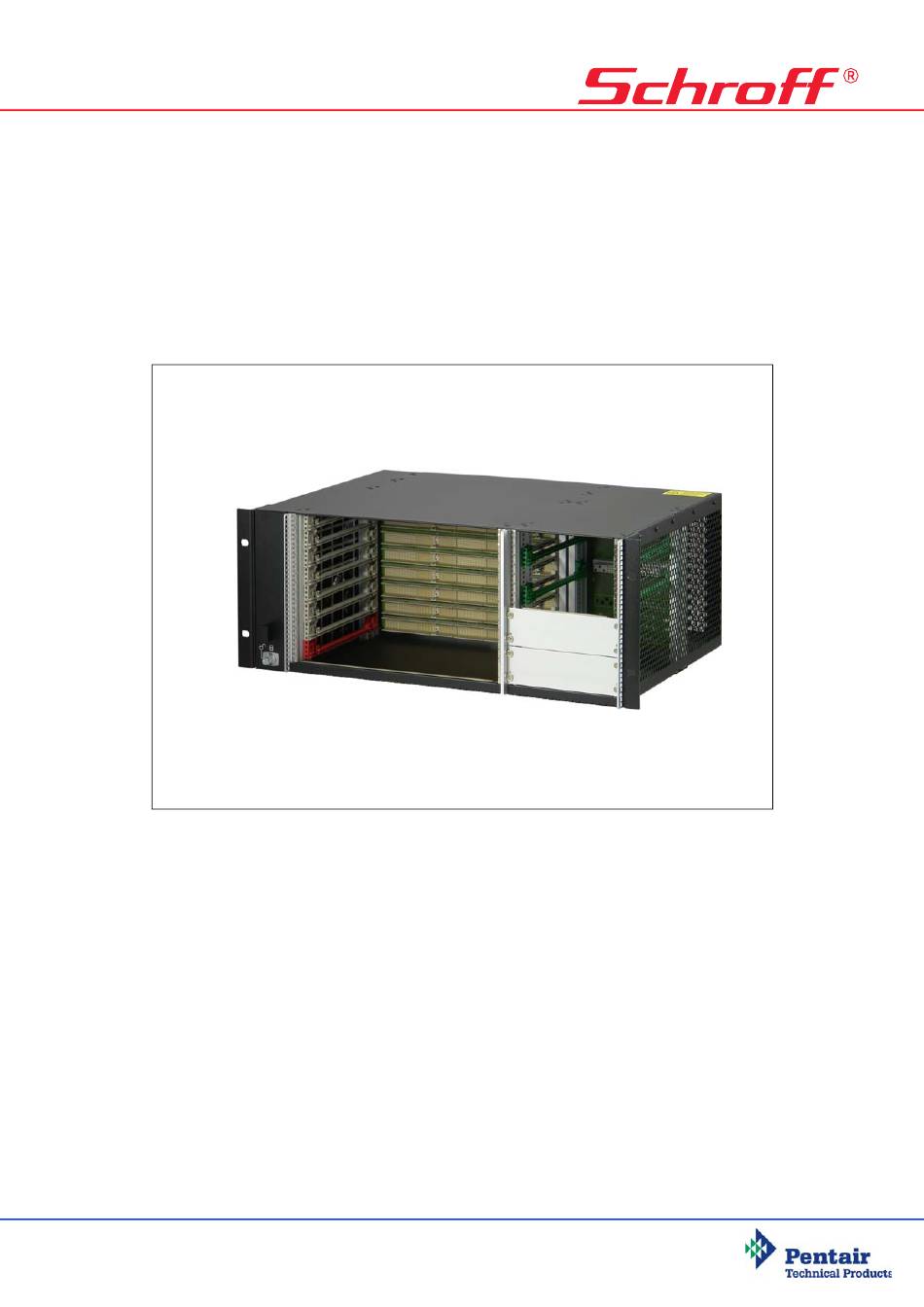

- Seite 1 CPCI Einschubsystem 4 HE Benutzeranleitung Produktnummer: 24579-106 April 18, 2011 Doc-No: 63972-221_R1.1...
- Seite 2 Initial Release R1.1 April 18, 2011 Fan Tray with mini compression latch Impressum: Schroff GmbH D-75334 Straubenhardt, Germany The details in this manual have been carefully compiled and checked - supported by certified Quality Management System to EN ISO 9001/2000 The company cannot accept any liability for errors or misprints.
-
Seite 3: Inhaltsverzeichnis
CompactPCI System 4 HE 24579-106 Inhaltsverzeichnis Sicherheitshinweise ..................1 Bestimmungsgemäße Verwendung..............1 Sicherheitshinweise des Herstellers ..............2 1.2.1 Hinweise zur Dokumentation ..............2 1.2.2 Verwendete Sicherheitssymbole............2 Sicherheitshinweise für den Betreiber ..............2 Weiterführende Literatur ..................2 Gerätebeschreibung..................3 Einschubsystem Übersicht .................. 4 CompactPCI System ................... - Seite 4 CompactPCI System 4 HE 24579-106 www.schroff.biz R1.1, April 18, 2011...
-
Seite 5: Sicherheitshinweise
CompactPCI System 4 HE Sicherheitshinweise 24579-106 1 Sicherheitshinweise 1.1 Bestimmungsgemäße Verwendung Das in dieser Anleitung beschriebene Einschubsystem ermöglicht den Aufbau eines Mikrocomputersystems bzw. einer Steuerungseinheit. Es ist nur für Steckkarten nach dem CompactPCI Standard PICMG 2.0 Rev.3 geeignet. Die CPCI Einschubsysteme erfüllen die Schutzklasse IP 20 und dürfen deshalb nur in den entsprechenden Umgebungen eingesetzt werden. -
Seite 6: Sicherheitshinweise Des Herstellers
Das Gerät ist entsprechend Schutzklasse 1 ausgeführt! Deshalb: Betrieb nur mit Schutzleiteranschluss! 1.4 Weiterführende Literatur • User Manual CompactPCI Backplanes Bestellnr.: 73972-101 • User Manual Backplane 23006-797 Bestellnr.: 63972-213 Die Benutzeranleitungen können im Internet bei www.schroff.biz heruntergeladen werden. www.schroff.biz R1.1, April 18, 2011... -
Seite 7: Gerätebeschreibung
CompactPCI System 4 HE Gerätebeschreibung 24579-106 2 Gerätebeschreibung Das Schroff CompactPCI System besteht aus: • Einem geschirmten 3 HE Stahlblechgehäuse zum Einbau in einen 19“ Schrank oder ein 19“ Rack • 8 Slot Kartenkorb vorn und hinten für 6 HE Steckkarten nach dem CompactPCI Standard PICMG 2.0 Rev.3.0... -
Seite 8: Einschubsystem Übersicht
CompactPCI System 4 HE Gerätebeschreibung 24579-106 2.1 Einschubsystem Übersicht Figure 1: Einschubsystem Übersicht 12311817 Lüftereinschub Frontplatte 3 HE / 8 TE Kartenkorb vorn mit Frontplatte 3 HE / 8 TE Führungsschienen Slots für 2 CPCI Netzgeräte www.schroff.biz R1.1, April 18, 2011... -
Seite 9: Compactpci System
CPCI Power-Stecker rechts auf der Busplatine, die Spannungsversorgung des Lüftereinschubs erfolgt über einen 10-poligen Minifit-Stecker links auf der Busplatine. Weitere Informationen finden Sie in der Benutzeranleitung der Busplatine 23006-797, Bestellnr.: 63972-213 und unter www.schroff.biz Auf Wunsch kann die Busplatine auch mit 4 CPCI Power-Steckern geliefert werden. www.schroff.biz... -
Seite 10: Stromversorgung
CompactPCI System 4 HE Gerätebeschreibung 24579-106 2.4 Stromversorgung Gefährliche Spannung! Die Stromversorgung enthält netzspannungsführende Komponenten. Trennen Sie vor Arbeiten an der Stromversorgung das Netzanschlußkabel. Achtung! Das Netzanschlußkabel ist nicht im Lieferumfang des Einschubsystems. Erwerben Sie nur Netzanschlußkabel welche für Ihr Gerät und für die Verwendung in Ihrem Land zugelassen sind. -
Seite 11: Netzgerät (Nicht Im Lieferumfang)
CompactPCI System 4 HE Gerätebeschreibung 24579-106 2.4.2 Netzgerät (nicht im Lieferumfang) Figure 3: Netzgerät 10006849 Table 1: Techn. Daten AC Netzgerät Eingangsspannung nominal 100 - 240 VAC Netzfrequenz 50 / 60 Hz Maximale Ausgangsleistung 250 W Ausgangsspannungen 12.0 -12.0 Restwelligkeit <... -
Seite 12: Entwärmung
CompactPCI System 4 HE Gerätebeschreibung 24579-106 2.5 Entwärmung Figure 4: Lüftereinschub 12311818 Die Entwärmung der Frontboards erfolgt durch vier 12 VDC-Axialventilatoren (je 109 m³/h (64 cfm) freiblasend). Die Ventilatoren befinden sich in einem hot-swap-fähigen Lüftereinschub links neben dem Kartenkorb. Auf Wunsch kann der Lüftereinschub mit 3 zusätzlichen Ventilatoren zur Entwärmung der Rear I/O Boards ausgestattet werden. - Seite 13 CompactPCI System 4 HE Gerätebeschreibung 24579-106 Figure 5: Entwärmung 12307800 Unbenutzte Slots müssen mit Luftschottblechen bzw. Slotabdeckungen verschlossen werden (Teilenummern siehe Katalog!). Die Kühlluft entweicht sonst durch die offenen Slots und eine ausreichende Entwärmung des Einschubsystems ist nicht mehr gewährleistet.
-
Seite 14: Inbetriebnahme
CompactPCI System 4 HE Inbetriebnahme 24579-106 3 Inbetriebnahme 3.1 Auspacken Prüfen Sie das Einschubsystem nach dem Auspacken auf Transport- oder sonstige Beschädigungen. 3.2 Belüftung • Stellen Sie sicher dass keine Anschlusskabel oder sonstige Objekte die Be- und Entlüftungsöffnungen verdecken. • Verschließen Sie alle unbenutzten Steckplätze mit Luftschottblechen. Die Luftschottbleche verhindern dass die Kühlluft durch die Öffnung an einem... -
Seite 15: Service
24579-106 4 Service 4.1 Service, Rücksendungen Wir empfehlen generell im Servicefall die Einsendung des kompletten Systems. Kontaktieren sie im Servicefall Ihren Schroff Stützpunkthändler oder Schroff direkt. Um Transportbeschädigungen zu vermeiden verwenden Sie bitte für den Rücktransport ausschließlich die Originalverpackungen. 4.2 Technische Unterstützung Bei allen technischen Fragen, für Produktunterstützung oder im Servicefall... -
Seite 16: Lieferumfang
CompactPCI System 4 HE Service 24579-106 4.4 Lieferumfang Menge Beschreibung Geschirmtes Stahlblechgehäuse, schwarz pulverbeschichtet (RAL 9005) CompactPCI-Busplatine konform zu CompactPCI Standard PICMG 2.0 Rev.3.0, 8-Slot 6 HE, mit P47-Steckern für direkten Netzgeräteanschluß Kartenkorb vorn für den horizontalen Einbau von max. 8 Karten 6 HE 160mm tief. -
Seite 17: Technische Daten
CompactPCI System 4 HE Technische Daten 24579-106 5 Technische Daten Table 2: Technische Daten Abmessungen Höhe 4 HE (176,5 mm) Breite 19“ (482,8 mm) Tiefe (Kartenkorb) 275 mm Tiefe (komplett mit Griffen) 303 mm Gewicht Einschubsystem komplett montiert 8 kg... -
Seite 18: Maße
5.1 Maße Figure 6: Maße Alle Maße in Millimeter (mm). SCHROFF GMBH www.schroff.biz Langenalberstr. 96-100, Tel.: + 49 (0) 7082 794-0 Fax: +49 (0) 7082 794-200 D-75334 Straubenhardt...
