CompactPCI System 4 HE
24579-106
2.5 Entwärmung

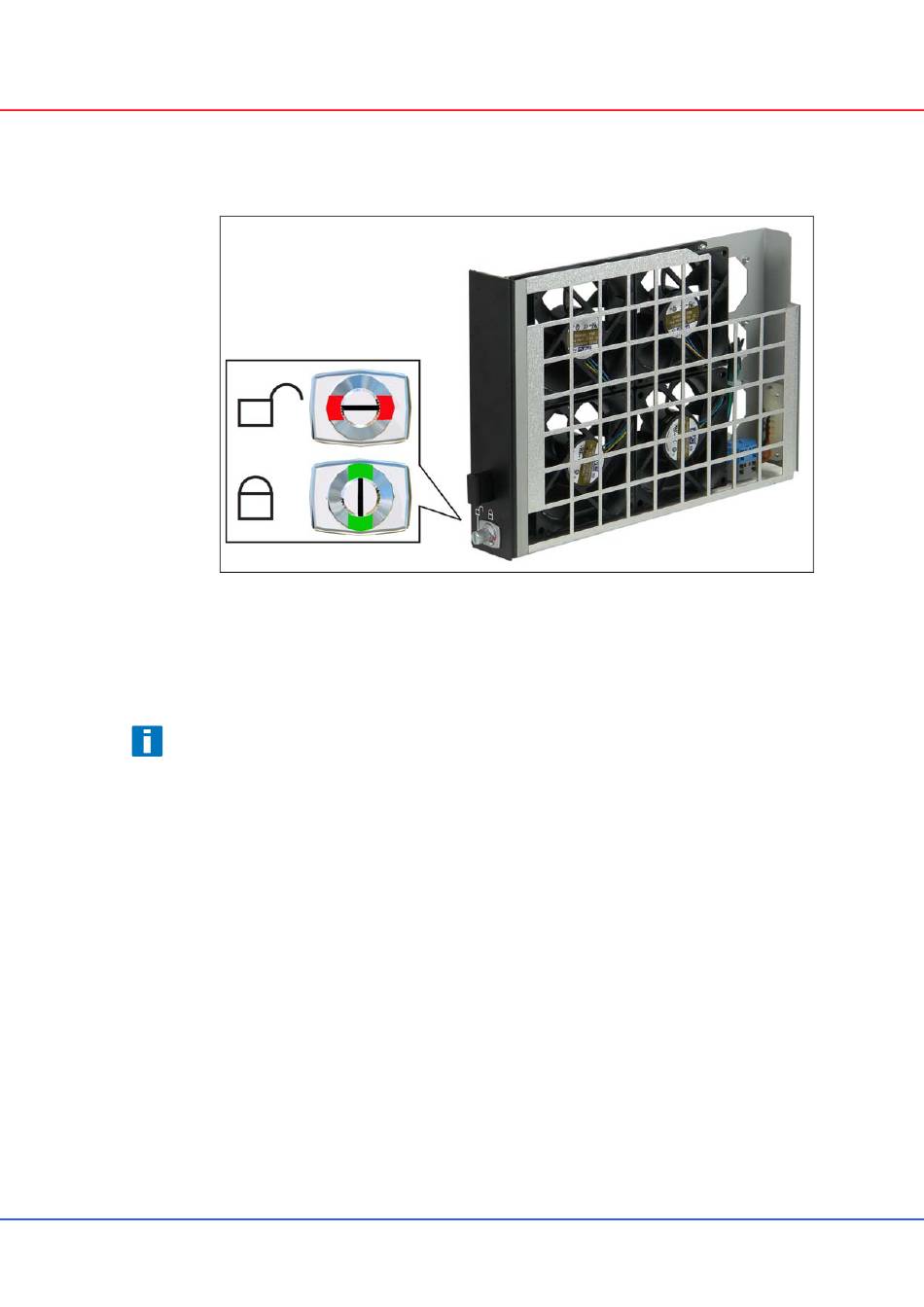

Figure 4: Lüftereinschub
Die Entwärmung der Frontboards erfolgt durch vier 12 VDC-Axialventilatoren
(je 109 m³/h (64 cfm) freiblasend).
Die Ventilatoren befinden sich in einem hot-swap-fähigen Lüftereinschub links
neben dem Kartenkorb.
Auf Wunsch kann der Lüftereinschub mit 3 zusätzlichen Ventilatoren zur
Entwärmung der Rear I/O Boards ausgestattet werden.
Das System kann bei einer Umgebungstemperatur von 0°C bis 50°C betrieben
werden. Bitte beachten Sie dass das Netzgerät ab 50°C die Ausgangsleistung
reduziert.
2.6 Lüftereinschub Aus- und Einbauen
Der Lüftereinschub ist durch einen Spanndrehriegel im System befestigt. Der
Indikator ist grün wenn der Lüftereinschub verriegelt ist.
Lüftereinschub ausbauen:
• Verriegelungsknopf gegen den Uhrzeigersinn drehen bis der Indikator rot ist.
• Lüftereinschub herausziehen.
Lüftereinschub einbauen:
• Lüftereinschub in das System schieben.
Verriegelungsknopf im Uhrzeigersinn drehen bis der Lüftereinschub verriegelt
ist. (Zuerst wird die Verriegelungszunge um 90° gedreht und in die
Schließposition gebracht, der Indikator zeigt grün. Jetzt muss durch weiteres
Drehen durch die nun folgende Spannfunktion der Lüftereinschub verriegelt
werden.)
www.schroff.biz
8
Gerätebeschreibung
12311818
R1.1, April 18, 2011
