CompactPCI System 2 HE
24579-081
2.4.2 Netzgerät

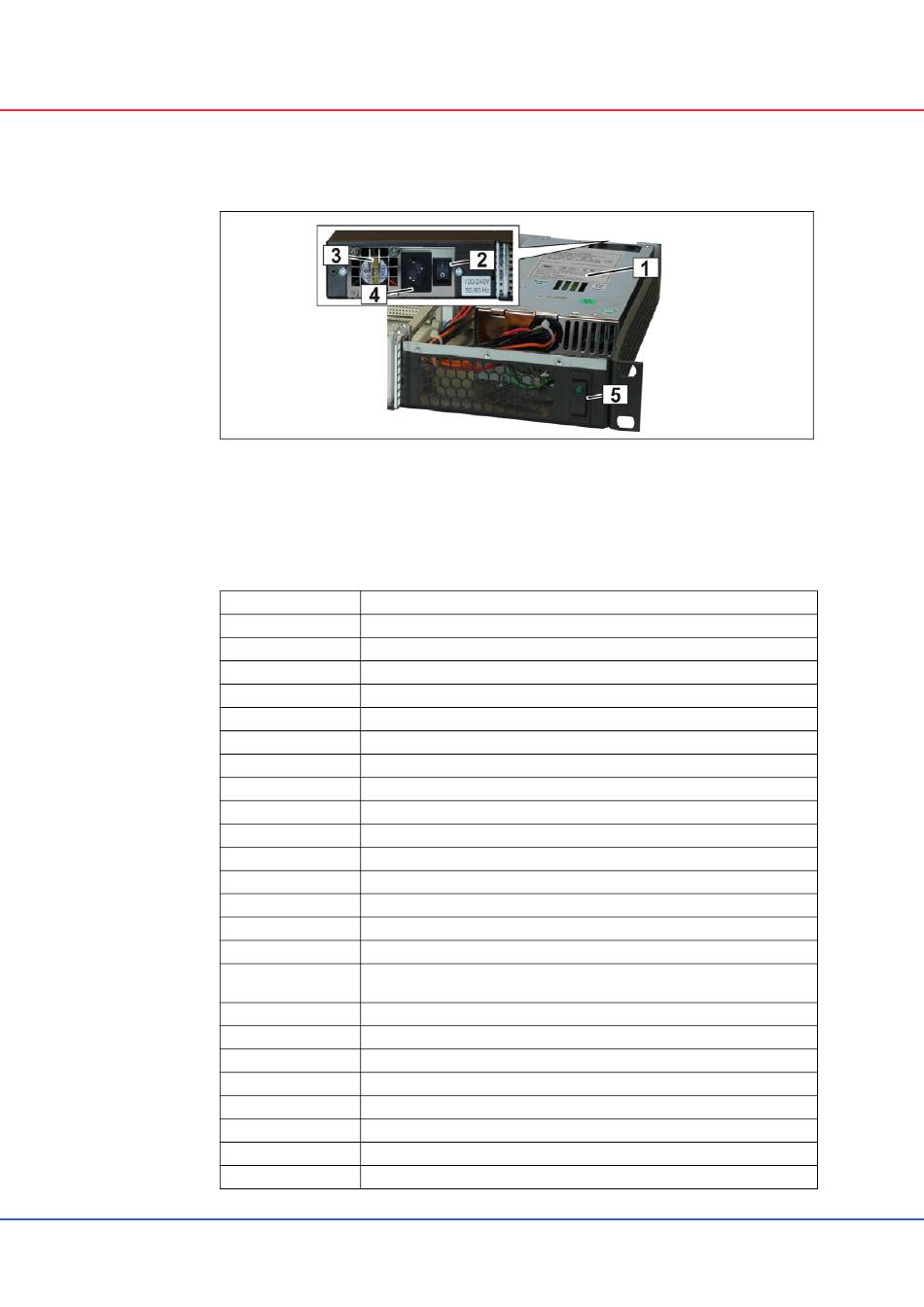

Figure 2: Netzgerät (Dargestellt am 1 HE System)
(
1
ATX Netzgerät
2
AC Schalter
3
Lüfter
Table 1: Techn. Daten AC Netzgerät
Eingangsspannung
Eingangsfrequenz
Stromaufnahme
Ausgangsleistung (max) 5 V / 23 A; 3,3 V / 14 A, 12 V / 16 A, -12 V / 0,5 A)
Ausgangsleistung (min) 5 V / 3 A; 3,3 V / 1 A, 12 V / 2 A, -12 V / 0,1 A)
Einschaltstrom
Wirkungsgrad
Überlastschutz
Kurzschlußschutz
Überspannungsschutz
Restwelligkeit
Spannungstoleranz
Haltezeit
Power Good Signal
Isolationsspannung
Leckstrom
Umgebungstemperatur-
bereich
Leistungsrücknahme
Lagertemperatur
Luftfeuchtigkeit
MTBF
Sicherheit
EMV
Lüfter
Abmessungen (LxBxH) 190 x 100 x 40 mm, ±0,5mm
www.schroff.biz
4
5
90...264 VAC, 120...380 VDC / active PFC
47...63 Hz
4 A (115 V) / 2 A (230 V)
65/130 A (115/230 VAC)
=70%, (115 VAC Volllast)
110...160%, Abschaltung
+3,3 V, +5 V, +12 V, Abschaltung / -5 V, -12 V, +5 VSB, Wiederanlauf
+3,3 V (+3,6...+4,2 V), +5 V (+5,6...+6,6 V), +12 V (13,2...14,6 V)
+3,3 V 60 mV / +5 V 50 mV / +12 V 120 mV / -12 V 120 mV
+3,3 V ±5% / +5 V ±5% / +12 V ±5% / -12 V ±10%
>16 msec.
Einschaltverzögerung 100...500 msec. Ausschaltverzögerung 1msec.
Eingang / Gehäuse 3000 VAC für 60 sec. Eingang / Ausgang 1800 VAC für 60 sec.
<3,5 mA, 115 VAC / 230 VAC
0...+50°C
Strom auf +3,3 V: +30°C/14 A, +40°C/12 A, +50°C/10 A
-20...+80°C
20...80% RH, nicht kondensierend
120.000 Std. bei +50°C, ohne Lüfter
TÜV EN 60950 / UL 60950
CE
Kugelgelagerter Lüfter, temperaturgeregelt
6
Gerätebeschreibung
Kaltgerätesteckdose
DC Schalter
R1.1, April 18, 2011
10006854
