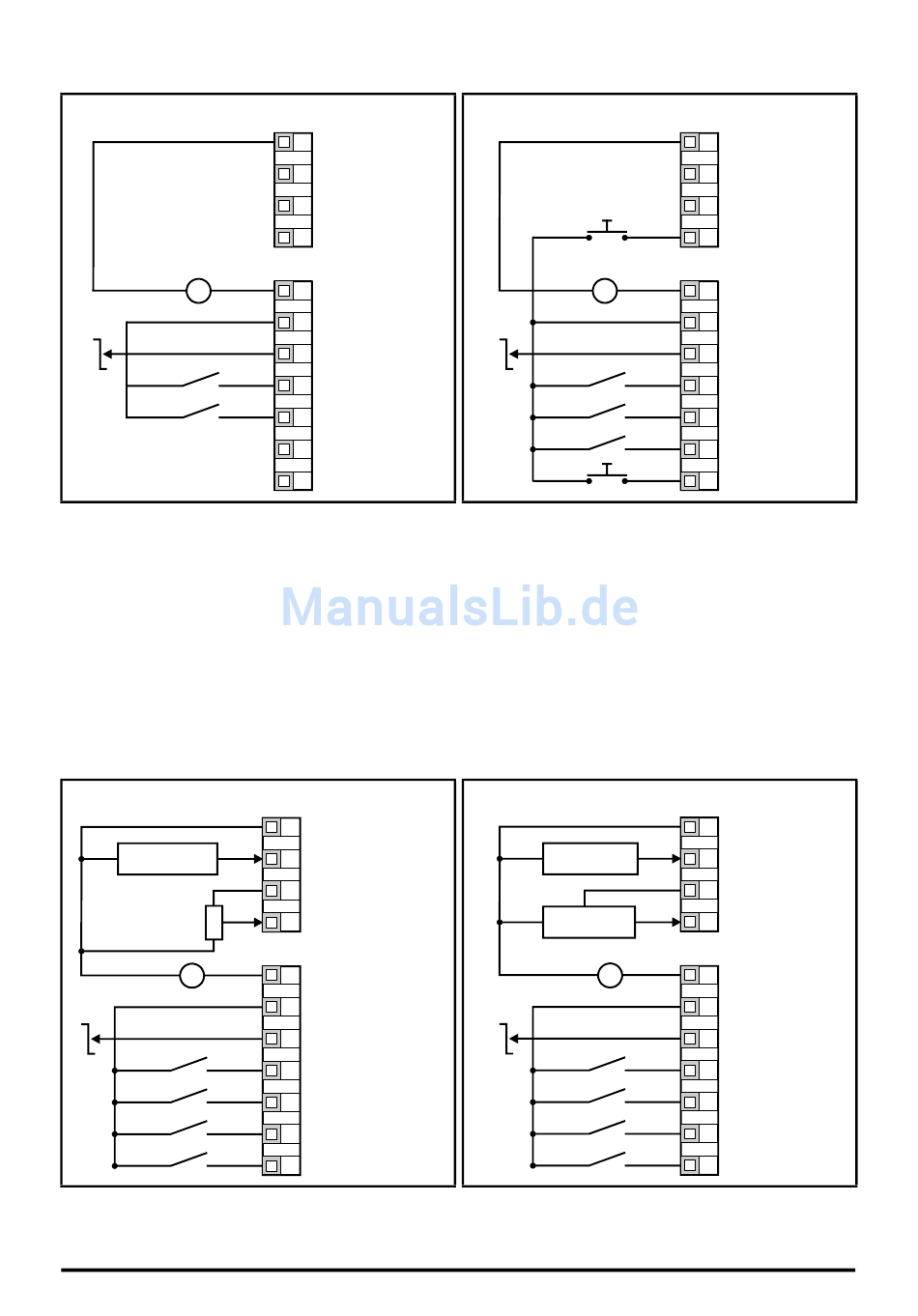

Abbildung 6-5 Pr 05 = PAd
Eur
_
+
V
+24 V
0 V
Wenn Pr 05 auf PAd eingestellt ist, um einen Rechtslauf/Linkslauf-Schalter zu
implementieren, beachten Sie die Informationen im Commander SK Advanced User
Guide.
Wenn Pr 05 auf E.Pot eingestellt ist, werden die folgenden Parameter zur Einstellung
zugänglich gemacht:
• Pr 61: Motorpoti: Änderungsrate (s/100 %)
• Pr 62: Motorpoti: Auswahl bipolar (0 = unipolar, 1 = bipolar)
• Pr 63: Motorpoti-Modus: 0 = Null beim Einschalten, 1 = letzter Wert beim Einschalten,
2 = Null beim Einschalten und Änderung erst bei freigegebenem Umrichter,
3 = letzter Wert beim Einschalten und Änderung erst bei freigegebenem Umrichter.
Abbildung 6-7 Pr 05 = tor
Eur
Fernsignaleingang
Drehzahlsollwert
10 k
(2 kmin)
_
+
V
+24 V
0 V
28
T1 0 V
T2 Nicht verwendet
Ausgang +10 V
T3
Referenzspannung
T4 Nicht verwendet
Analogausgang
B1
(Motordrehzahl)
B2 +24 V-Ausgang
Digitalausgang
B3
(Drehzahl n = 0)
B4 Reglerfreigabe/Reset
B5 Rechtslauf/Linkslauf
B6 Nicht verwendet
B7 Nicht verwendet
T1 0 V
Fernsignaleingang Drehzahl-
T2
sollwert (Strom, A1)
Ausgang +10 V
T3
Referenzspannung
Drehmomentsollwert-
T4
eingang (A2)
Analogausgang
B1
(Motordrehzahl)
B2 +24 V-Ausgang
Digitalausgang
B3
(Drehzahl n = 0)
Reglerfreigabe/Reset
B4
(USA: Stop) /
Rechtslauf
B5
(USA: Start)
Linkslauf
B6
(USA: Tippen)
Drehmomentmodus
B7
auswählen
www.controltechniques.de
Abbildung 6-6 Pr 05 = E.Pot
Eur
_
+
V
+24 V
0 V
Abbildung 6-8 Pr 05 = Pid
Eur
PID: 4 bis 20 mA-
Istwerteingang
PID: 0 bis 10 V-
Sollwerteingang
_
+
V
+24 V
0 V
Commander SK: Betriebsanleitung
T1 0 V
T2 Nicht verwendet
Ausgang +10 V
T3
Referenzspannung
T4 Nach unten
Analogausgang
B1
(Motordrehzahl)
B2 +24 V-Ausgang
Digitalausgang
B3
(Drehzahl n = 0)
Reglerfreigabe/Reset
B4
(USA: Stop) /
Rechtslauf
B5
(USA: Start)
Linkslauf
B6
(USA: Tippen)
B7 Nach oben
T1 0 V
T2 PID-Istwerteingang
Ausgang +10 V
T3
Referenzspannung
T4 PID-Sollwerteingang
Analogausgang
B1
(Motordrehzahl)
B2 +24 V-Ausgang
Digitalausgang
B3
(Drehzahl n = 0)
Reglerfreigabe/Reset
B4
(USA: Stop) /
Rechtslauf
B5
(USA: Start)
Linkslauf
B6
(USA: Tippen)
B7 PID freigeben
Ausgabenummer: 6
