Kurzanleitung
00825-0105-4001, Rev DA
August 2003

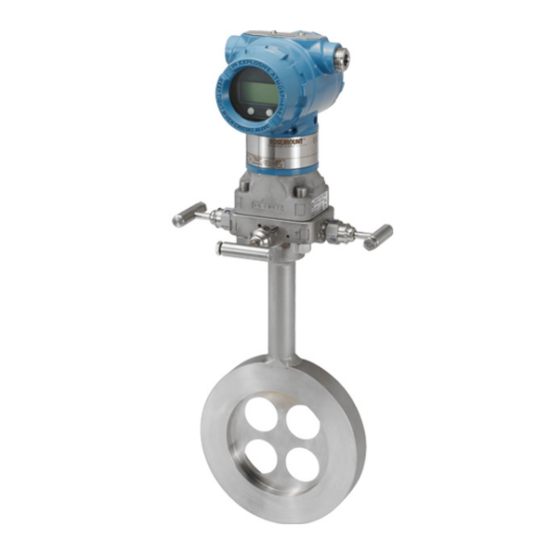

Rosemount 3051 Smart Druckmessumformer
Schritt 1: Messumformer montieren
Schritt 2: Gehäuse drehen
Schritt 3: Steckbrücken und Schalter setzen
Schritt 4: Elektrischer Anschluss/Spannungsversorgung
Schritt 5: Konfiguration prüfen
Schritt 6: Messumformer abgleichen
Produkt-Zulassungen
www.rosemount.com
Start
Ende
Rosemount 3051
Inhaltsverzeichnis
Verwandte Anleitungen für Emerson Rosemount 3051
Inhaltszusammenfassung für Emerson Rosemount 3051
- Seite 1 Kurzanleitung 00825-0105-4001, Rev DA Rosemount 3051 August 2003 Rosemount 3051 Smart Druckmessumformer Start Schritt 1: Messumformer montieren Schritt 2: Gehäuse drehen Schritt 3: Steckbrücken und Schalter setzen Schritt 4: Elektrischer Anschluss/Spannungsversorgung Schritt 5: Konfiguration prüfen Schritt 6: Messumformer abgleichen Produkt-Zulassungen Ende www.rosemount.com...
-
Seite 2: Wichtiger Hinweis
Peking 100013, China Tel.: (65) 6777 8211 Tel.: (86) (10) 6428 2233 Fax: (65) 6777 0947/65 6777 0743 Fax: (86) (10) 6422 8586 Emerson Process Management AG Emerson Process Management AG Blegistrasse 21 Industrie-Zentrum NÖ Süd CH-6341 Baar Strasse 2a, Obj. M29 Schweiz 2351 Wr. -
Seite 3: Schritt 1: Messumformer Montieren
Kurzanleitung 00825-0105-4001, Rev DA Rosemount 3051 August 2003 1: M CHRITT ESSUMFORMER MONTIEREN Durchflussmessung von Flüssigkeiten 1. Druckentnahmen seitlich an der Prozessleitung platzieren. 2. Messumformer auf gleichem Niveau oder unterhalb der Druckentnahmen montieren. 3. Den Messumformer mit den Durchfluss Ablass-/Entlüftungsventilen nach oben montieren. - Seite 4 Kurzanleitung 00825-0105-4001, Rev DA Rosemount 3051 August 2003 1... ORTSETZUNG VON CHRITT Wandmontage Rohrmontage Coplanar-Flansch Anpassungsflansch Rosemount 3051T Rosemount 3051H (1) Schrauben für Wandmontage sind vom Kunden beizustellen.
-
Seite 5: Schritt 2: Gehäuse Drehen
Kurzanleitung 00825-0105-4001, Rev DA Rosemount 3051 August 2003 2: G CHRITT EHÄUSE DREHEN Zum Verbessern des Zugangs zur Feldverdrahtung sowie der Ablesbarkeit der optionalen LCD-Anzeige: 1. Die Gehäusesicherungsschraube lösen. 2. Das Gehäuse im Uhrzeigersinn in die gewünschte Richtung drehen. Wenn die gewünschte Ausrichtung aufgrund des Gewindeanschlags nicht erzielt werden kann,... - Seite 6 Kurzanleitung 00825-0105-4001, Rev DA Rosemount 3051 August 2003 4... ORTSETZUNG VON CHRITT 4. Die Verdrahtung, sofern erforderlich, mit einer Abtropfschlaufe installieren. Die Abtropfschlaufe muss so angeordnet sein, dass sich der tiefste Punkt unterhalb der Leitungseinführungen und des Messumformergehäuses befindet. 5. Den Gehäusedeckel wieder anbringen.
-
Seite 7: Schritt 5: Konfiguration Prüfen
Kurzanleitung 00825-0105-4001, Rev DA Rosemount 3051 August 2003 5: K CHRITT ONFIGURATION PRÜFEN HINWEIS: Ein Häkchen () kennzeichnet die Basis-Konfigurationsparameter. Diese Parameter sollten mindestens bei der Konfiguration und bei der Inbetriebnahme geprüft werden. Tabelle 1. Funktionstastenfolgen des HART-Handterminals Funktion Funktionstastenfolge... -
Seite 8: Schritt 6: Messumformer Abgleichen
Kurzanleitung 00825-0105-4001, Rev DA Rosemount 3051 August 2003 6: M CHRITT ESSUMFORMER ABGLEICHEN HINWEIS Messumformer werden auf Wunsch von Rosemount vollständig kalibriert bzw. mit der Werkseinstellung für den Endwert (Messspanne = Messende) geliefert. Nullpunktabgleich Der Nullpunktabgleich ist eine Einpunkteinstellung, welche die Einflüsse der Einbaulage kompensiert. -
Seite 9: Produkt-Zulassungen
RODUKT ULASSUNGEN Zugelassene Herstellungsstandorte Rosemount Inc. – Chanhassen, Minnesota, USA Emerson Process Management GmbH & Co. OHG – Wessling, Deutschland Emerson Process Management Asia Pacific Private Limited – Singapur Beijing Rosemount Far East Instrument Co., Limited – Peking, China Informationen zu EU-Richtlinien Die EU-Konformitätserklärung für alle auf dieses Produkt zutreffenden EU-Richtlinien ist auf... - Seite 10 Kurzanleitung 00825-0105-4001, Rev DA Rosemount 3051 August 2003 Ex-Zulassungen Nordamerikanische Zulassungen FM-Zulassungen E5 Ex-Schutz für Class I, Division 1, Groups B, C und D. Staub Ex-Schutz für Class II, Division 1, Groups E, F und G. Staub Ex-Schutz für Class III, Division 1.
- Seite 11 Kurzanleitung 00825-0105-4001, Rev DA Rosemount 3051 August 2003 N1 ATEX Keine Funken erzeugend/Typ n und Staub Zulassungsnummer: BAS 00ATEX3105X II 3 GD EEx nL IIC T5 (–40 ≤ T ≤ +70 °C) = 55 VDC max Staub-Klassifizierung: T80 °C (–20 ≤ T ≤...
- Seite 12 Kurzanleitung 00825-0105-4001, Rev DA Rosemount 3051 August 2003 Australische Zulassungen SAA Eigensicherheit Zulassungsnummer: AUS EX 1249X Ex ia IIC T4 (T = 70 °C) Ex ia IIC T5 (T = 40 °C) IP66 Bei Installation gemäß Rosemount-Zeichnung 03031-1026 Der Messumformer darf nur mit einer eigensicheren Spannungsversorgung mit passiver Strombegrenzung verwendet werden.
- Seite 13 Kurzanleitung 00825-0105-4001, Rev DA Rosemount 3051 August 2003 Zulassungskombinationen Bei einer optionalen Zulassung wird ein Edelstahl-Zulassungsschild geliefert. Ist ein Gerät installiert, das mit einer mehrfachen Zulassung gekennzeichnet ist, sollte dieses nicht mit einer anderen Zulassung (mit anderen Zulassungen) wieder installiert werden. Die permanente Beschriftung des Zulassungsschilds dient der Unterscheidung des installierten Zulassungstyps von den nicht verwendeten Zulassungen.
- Seite 14 Kurzanleitung 00825-0105-4001, Rev DA Rosemount 3051 August 2003...
