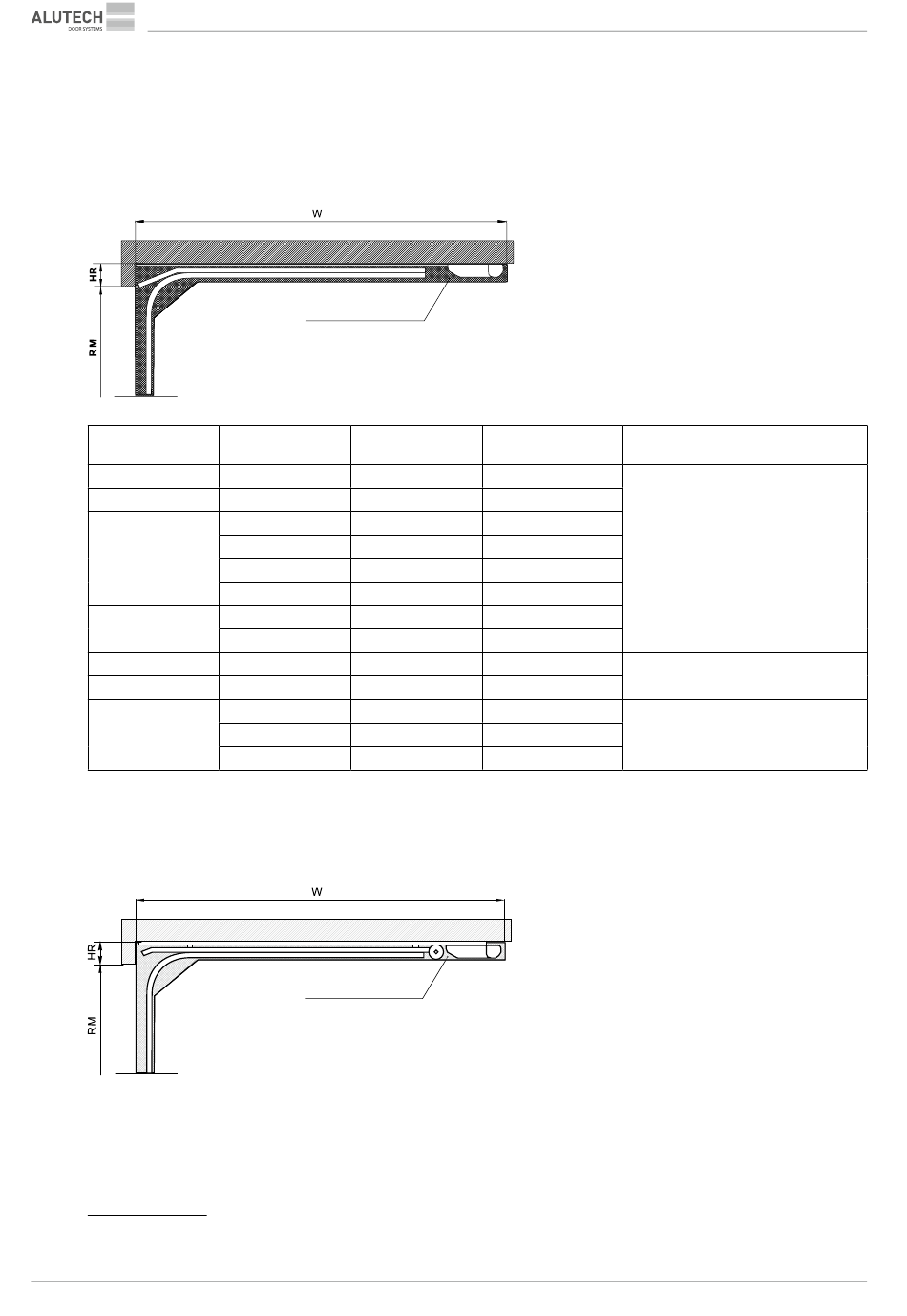

4.7. ZUSÄTZLICHE TORSTURZPARAMETER FÜR MONTAGE
DES ELEKTROANTRIEBES
CLASSIC-TORE MIT ZUGFEDERN. MONTAGE VOR DER ÖFFNUNG.
4.7.1.
MONTAGE IN DER ÖFFNUNG. MONTAGE HINTER DER ÖFFNUNG,
KOMBINIERTE MONTAGEN
Innenraum
Elektroantriebe
Comfort 50 / 60
Comfort 60L
Comfort
260 / 270 / 280
(speed)
RT600 / 1000
ASG600 / 1000
ASG1000
Levigato
CLASSIC-TORE MIT TORSIONSFEDERN. NIEDRIGSTURZUMLENKUNG.
4.7.2.
MONTAGE VOR DER ÖFFNUNG. MONTAGE IN DER ÖFFNUNG.
MONTAGE HINTER DER ÖFFNUNG, KOMBINIERTE MONTAGE
Innenraum
*
Die Bedingung ist erfüllt, wenn der Schlitten der Antriebsschiene auf den hinteren Messträger verschoben wird (der Schlitten darf sich nicht weiter als der
hintere Messträger bewegen). Bei der Installation des Tores mit einem elektrischen Antrieb sollten Sie auf die Konstruktion des Wagens achten. Einzelheiten
finden Sie in den Installationsanweisungen für den Antrieb.
94
ZUSÄTZLICHE TORSTURZPARAMETER FÜR MONTAGE DES ELEKTROANTRIEBES | GARAGEN-SEKTIONALTORE TREND
Platzbedarf
für Tormontage
Rastermaßhöhe
Antriebsschienentyp
(RM), mm
bis 2600
SZ-12SL (RU)
bis 3150
SZ-13SL
bis 2100
SZ-11SL
bis 2350
SZ-12SL
bis 2550
SZ-12SL (RU)
bis 3100
SZ-13SL
bis 2650
LGR-3600B
bis 3250
LGR-4200B
bis 2600
ASGR3 / 3B
bis 3300
ASGR4 / 4B
bis 2400
LGR-3300B / C
bis 2700
LGR-3600B / C
bis 3300
LGR-4200B / C
Platzbedarf
für Tormontage
KONSTRUKTIONSBESCHREIBUNG UND TECHNISCHE DATEN FÜR ALLE MONTAGETYPEN OHNE SEITENBESCHLAG
W = Platzbedarf
für Antrieb in mm
3750
4300
3300
3550
3750
4300
3900
4500
3700
4400
3650
3950
4550
HR = Platzbedarf
für Antrieb in mm
130
135* / 220
130
