Installation, Inbetriebnahme, Gebrauch und Instandhaltung
DE
ACHTUNG! WICHTIGE SICHERHEITSANWEISUNGEN!
Den Hinweisen auf Seite 3 dieser Montageanleitung ist Folge zu
leisten.
GB
ATTENTION! IMPORTANT SAFETY INFORMATION!
Follow the instructions on page 3 of this manual.
FR
ATTENTION! IMPORTANTES INDICATIONS DE SÉCURITÉ!
Les instructions de la page 3 de cette notice de montage doivent
être observées strictement,
NL
LET OP! BELANGRIJKE VEILIGHEIDSINSTRUCTIES!
Volg de instructies op pagina 3 van deze montagehandleiding
op.
IT
ATTENZIONE! INDICAZIONI SULLA SICUREZZA
IMPORTANTI!
Prestare attenzione alle note alla pagina 3 delle presenti
istruzioni di montaggio.
ES
ATENCIÓN INDICACIONES IMPORTANTES DE SEGURIDAD!
Deben seguirse las indicaciones detalladas en página 3 de
estas instrucciones de montaje.
Montageanleitung

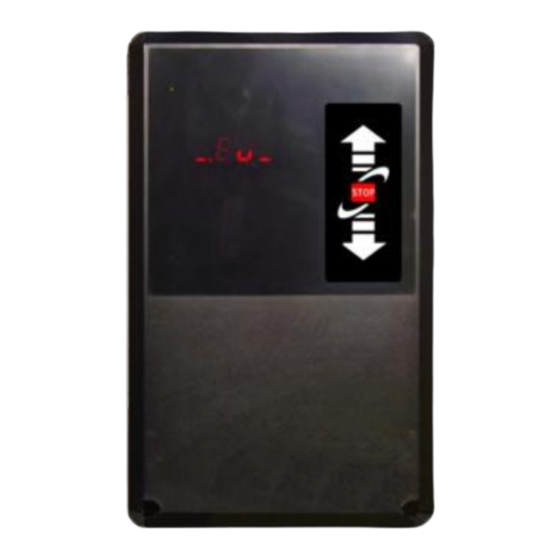

TST
TST
FUF
FUE /
FU3E
ACHTUNG
WICHTIGE SICHERHEITS-
ANWEISUNGEN
Für die Sicherheit von
Personen ist es wichtig,
diesen Anweisungen
Folge zu leisten.
Diese Anweisungen sind
aufzubewahren.
Originalbetriebsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Feig Electronic TST FUF
Inhaltszusammenfassung für Feig Electronic TST FUF
- Seite 1 Montageanleitung Installation, Inbetriebnahme, Gebrauch und Instandhaltung ACHTUNG WICHTIGE SICHERHEITS- ANWEISUNGEN FUE / Für die Sicherheit von Personen ist es wichtig, diesen Anweisungen FU3E Folge zu leisten. Diese Anweisungen sind aufzubewahren. ACHTUNG! WICHTIGE SICHERHEITSANWEISUNGEN! Den Hinweisen auf Seite 3 dieser Montageanleitung ist Folge zu leisten.
-
Seite 2: Hinweise
Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte. Gewährleistungsansprüche gegen FEIG ELECTRONIC GmbH stehen nur dem unmittelbaren Vertragspartner zu und sind nicht übertragbar. Es wird nur die Gewährleistung für die von FEIG ELECTRONIC GmbH gelieferten Produkte übernommen. Eine Haftung für das Gesamtsystem ist ausgeschlossen. - Seite 3 Voor de veiligheid van personen is het belangrijk om deze aanwijzingen op te volgen. Deze aanwijzingen dienen bewaard te worden. Deze montagehandleiding kunt u vinden als download op www.feig.de. Gelieve de volgende toegangsgegevens te gebruiken: gebruikersnaam: Download / wachtwoord: feig Download feig FEIG ELECTRONIC GmbH Seite 3 von 53 FUF_Montageanleitung_2...
-
Seite 4: Inhaltsverzeichnis
Einsprung in den erweiterten Parametriermode ..............21 Grundeinstellung Automatische Abfrage der Grunddaten ................... 22 Inbetriebnahme - mit Absolutwertgeber oder Inkrementalgeber ..............24 - mit mechanischen Endschaltern .................... 25 Neuanforderung des Einlernens der Endlagen ............... 26 FEIG ELECTRONIC GmbH Seite 4 von 53 FUF_Montageanleitung_2... - Seite 5 Zufahrt des Tores ........................28 10.3 Vorendschaltereinstellung ......................29 10.4 Rampeneinstellung ........................29 10.5 Korrigieren der Endlagen ......................29 10.6 Geschwindigkeits-Weg-Profil ....................30 Funktionen Übersicht Fehler-Meldungen Informationsmeldungen LED Anzeige Codes Technische Daten EG- Konformitätserklärung FEIG ELECTRONIC GmbH Seite 5 von 53 FUF_Montageanleitung_2...
-
Seite 6: Allgemeine Beschreibung Und Bestimmungsgemäße Verwendung
Tore im Sinne der EN 13241. Durch die vollständige Integration einer Frequenzumrichterleistungsendstufe kann das Tor mechanikschonend mit variabler Öffnungs- und Schließgeschwindigkeit betrieben werden. Die Steuerung TST FUF ist für den Betrieb eines Asynchronmotors im Leistungsbereich bis 1,5 kW bei 230 V Speisung ausgelegt. -
Seite 7: Sicherheitshinweise
Der Hersteller hat die Gerätehardware und Software, sowie die Produktdokumentation sorgfältig geprüft, kann aber keine Gewährleistung über völlige Fehlerfreiheit übernehmen. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. FEIG ELECTRONIC GmbH Seite 7 von 53 FUF_Montageanleitung_2... -
Seite 8: Montage Der Steuerung
Gründen nicht möglich, ist dafür zu sorgen, dass diese Betriebsart diesbezüglich unterwiesenem Personal zugänglich ist oder die Abbildung 2: Bohrplan Funktion gänzlich deaktiviert ist. Zur Vermeidung von Beschädigungen der Tastatur ist eine Betätigung mit spitzen Gegenständen untersagt. FEIG ELECTRONIC GmbH Seite 8 von 53 FUF_Montageanleitung_2... -
Seite 9: Elektrischer Anschluss
Warnaufkleber deutlich sichtbar auf dem Netzanschluss Steuerungsgehäuse aufgebracht werden. Schraubklemmen (Raster 5 mm) („ACHTUNG! Vor dem Zugang zu den Steckklemmen (Raster 5 mm) Anschlussklemmen müssen alle Steckklemmen (Raster 3,5 mm) 0,25 Versorgungsstromkreise abgeschaltet sein.“) FEIG ELECTRONIC GmbH Seite 9 von 53 FUF_Montageanleitung_2... -
Seite 10: Montagestellung Des Deckels
Abbildung 3: Montagestellung des Deckels, Anschluss der Folientastatur 4.2 Anschluss der Versorgungsspannung Der Netzstecker muss von der Steuerung aus sichtbar und zugänglich sein. CEE Stecker, 3-polig, blau Sicherung 16 A / K-Typ Abbildung 4:Anschluss Netzleitung FEIG ELECTRONIC GmbH Seite 10 von 53 FUF_Montageanleitung_2... -
Seite 11: Motor- Und Bremsanschluss
Motorleitung verwendet werden. Außerdem dürfen keine anderen Adern, außer die des Motoranschlusses durch diese Leitung geführt werden. Bei Antriebseinheiten mit elektronischer Bremse ist auf eine ausreichende Entstörung der Bremse zu achten. Wir empfehlen die Entstörung mit RC-Gliedern durchzuführen. FEIG ELECTRONIC GmbH Seite 11 von 53 FUF_Montageanleitung_2... -
Seite 12: Anschluss Der Sicherheitsleiste
Ist einer dieser Sicherheitsleistentypen beim Einschalten der Steuerung angeschlossen, so wird dieser automatisch erkannt. Wird keine Sicherheitsleiste angeschlossen, ist eine automatische Zufahrt nicht möglich. Der Anschluss weiterer Sicherheitsleistentypen ist möglich. Hierzu kontaktieren Sie bitte den Torhersteller. FEIG ELECTRONIC GmbH Seite 12 von 53 FUF_Montageanleitung_2... -
Seite 13: Endschalteranschluss
Montageanleitung 4.5 Endschalteranschluss Mit der Torsteuerung TST FUF können verschiedene Endschaltersysteme genutzt werden. In der Standardeinstellung wird ein Absolutwertgeber als Endschalter verwendet. Außerdem können mech. Nockenendschalter oder Inkrementalgeber verwendet werden. 4.5.1 Absolutwertgeber TST PE FSB mit WICAB System Beim Absolutwertgeber TST PE FSB handelt es sich um einen singleturn Geber, der zusätzlich mit dem WICAB Funksystem ausgestattet ist. -
Seite 14: Absolutwertgeber Tst Pd
Kanal A à Klemme 83 Ader 3: GND à Klemme 81 Ader 4: Kanal A à Klemme 61 Ader 5: Not-Aus à Klemme 80 Ader 6: 12 VDC Abbildung 9: Anschluss Absolutwertgeber DES FEIG ELECTRONIC GmbH Seite 14 von 53 FUF_Montageanleitung_2... -
Seite 15: Mechanische Endschalter
Abbildung 11: Anschluss Nockenendschalter Alternativ können die Vorendschalter auch als Öffnerkontakte angeschlossen werden. 4.5.5 Inkrementalgeber 50 51 54 55 Abbildung 12: Beispiel Inkrementalgeber 90° 180° Abbildung 13: Funktionsweise Inkrementalgeber Abbildung 14 Anschluss Inkrementalgeber FEIG ELECTRONIC GmbH Seite 15 von 53 FUF_Montageanleitung_2... -
Seite 16: Lichtschranke
Lichtschranke Externe Befehlsgeber Abbildung 15: Anschluss Lichtschranke Abbildung 16: Anschluss externe Befehlsgeber Die standardmäßig eingelegten Drahtbrücken (Klemme 47-48 und Klemme 40-42) sind vor Anschluss der Lichtschranke oder des externen Befehlsgebers zu entfernen. FEIG ELECTRONIC GmbH Seite 16 von 53 FUF_Montageanleitung_2... -
Seite 17: Ampelanschluss
Montageanleitung 4.8 Ampelanschluss Abbildung 17: Ampelanschluss WICHTIG Vor Inbetriebnahme der Steuerung den elektrischen Anschluss nochmals überprüfen. Durch Falschanschluss kann es zu Schäden am Gerät kommen. FEIG ELECTRONIC GmbH Seite 17 von 53 FUF_Montageanleitung_2... -
Seite 18: Übersicht Eingänge
Aus Taster +12 V 1 2 3 Eingang: 49 50 51 58 59 60 70 71 40 41 46 47 Absolutwert- Absolutwert- geber geber Mechanische Endschalter Inkremental- geber Geber Abbildung 18: Eingänge FEIG ELECTRONIC GmbH Seite 18 von 53 FUF_Montageanleitung_2... -
Seite 19: Übersicht Ausgänge
Montageanleitung Übersicht Ausgänge Abbildung 19: Übersicht der Relais- Ausgänge Die Relaisfunktion ist abweichend von der hier genannten Standardeinstellung frei wählbar FEIG ELECTRONIC GmbH Seite 19 von 53 FUF_Montageanleitung_2... -
Seite 20: Allgemeine Bedienhinweise Zur Parametrierung
Mit den Pfeiltasten können Sie nun den gewünschten oder Parameter auswählen P: Offenhalt1 P.010 ACHTUNG 010= 10 s Nicht alle Parameter sind direkt einsehbar bzw. änderbar, das ist immer abhängig von dem Passwort und der eingestellten Positionsart. FEIG ELECTRONIC GmbH Seite 20 von 53 FUF_Montageanleitung_2... -
Seite 21: Parameterbearbeitung Bei Angewähltem Parameter
Passwort eingegeben werden. Hierzu muss 999= 0001 # folgender Parameter eingestellt werden: P.999 = 2 (erweiterter Inbetriebnahmemodus) P: Passwort 0001 999= 0001# P: Passwort 999= 0002?# P: Passwort P.999 999= 0002# FEIG ELECTRONIC GmbH Seite 21 von 53 FUF_Montageanleitung_2... -
Seite 22: Grundeinstellung
Anschlag Endlage Tor ZU sychronisiert. P.25F: 9 = Nach dem Einschalten muss manuell auf mech. Anschlag Endlage Tor ZU und anschließend auf mech. Anschlag Endlage Tor AUF synchronisiert werden. FEIG ELECTRONIC GmbH Seite 22 von 53 FUF_Montageanleitung_2... -
Seite 23: Dreieck-Schaltung
Abbildung 22: Stern- / Dreieckschaltung Die automatische Abfrage der Grunddaten kann durch Drücken der AUF Taste während dem EIN-Schalten der Steuerung abgebrochen werden. Hier erfolgt der direkte Einsprung in die Parametrierebene. FEIG ELECTRONIC GmbH Seite 23 von 53 FUF_Montageanleitung_2... -
Seite 24: Inbetriebnahme
Tor öffnet I.515 drücken, den Vorgang solange wiederholen bis die Korrekturfahrt I.515 Korr. Fahrt beendet ist. (Anzeige I.510 = OK) I.510 Korrek. OK I.510 Tor öffnet @AUF Tor schließt FEIG ELECTRONIC GmbH Seite 24 von 53 FUF_Montageanleitung_2... -
Seite 25: Mit Mechanischen Endschaltern
10. Endschalterpositionen Tor AUF und Tor ZU bei Bedarf durch Feineinstellung der Endpositionen im Automatikbetrieb korrigieren. WARNUNG Um unbeabsichtigtes Fahren des Tores zu vermeiden, die Verstellung der Endschalter nur bei betätigtem NOTAUS oder abgeschalteter Steuerung durchführen! 11. Tor kann jetzt im Automatikbetrieb gefahren werden. FEIG ELECTRONIC GmbH Seite 25 von 53 FUF_Montageanleitung_2... -
Seite 26: Neuanforderung Des Einlernens Der Endlagen
Einstellung im Fahrbetrieb testen. Mit Hilfe des Diagnoseparameters P.910 = 2 kann der aktuell fließende Motorstrom im Display angezeigt werden. Der Boost sollte so eingestellt werden, dass der Motorstrom möglichst klein bleibt. FEIG ELECTRONIC GmbH Seite 26 von 53 FUF_Montageanleitung_2... -
Seite 27: Optimierung Des Torlaufs
An diesem Punkt, wird das Tor mit der Rampe „r2“ auf die Schleichfahrtfrequenz abgebremst. Das Tor fährt nun mit Schleichfahrtgeschwindigkeit bis zum Erreichen des oberen Endschalters. An diesem Punkt wird dann das Tor angehalten (ro). FEIG ELECTRONIC GmbH Seite 27 von 53 FUF_Montageanleitung_2... -
Seite 28: Zufahrt Des Tores
Endlage erreicht wird. An diesem Punkt wird das Tor mit der Rampe „r6“ auf die Schleichfahrtfrequenz abgebremst. Das Tor fährt nun mit Schleichgeschwindigkeit bis zum Erreichen des unteren Endschalters. An diesem Punkt wird dann das Tor angehalten (ru). FEIG ELECTRONIC GmbH Seite 28 von 53 FUF_Montageanleitung_2... -
Seite 29: Vorendschaltereinstellung
Mit Hilfe der Parameter P.221 und P.231 können die Endlagen zusammen mit den Vorendschaltern verschoben werden. Eine Änderung dieser Parameter in den positiven Bereich bewirkt ein Verschieben der Endlage nach oben. Eine Änderung in den negativen Bereich bewirkt ein Verschieben nach unten. FEIG ELECTRONIC GmbH Seite 29 von 53 FUF_Montageanleitung_2... -
Seite 30: Geschwindigkeits-Weg-Profil
P.39F = 2: mittlere Beschleunigung des Tores P.39F = 3: schnelle Beschleunigung des Tores 11 Funktionen Eine Übersicht der Parameter und deren Beschreibung zu dieser Montageanleitung finden Sie im beigefügten Dokument „Parameterbeschreibung TST FUF“. FEIG ELECTRONIC GmbH Seite 30 von 53 FUF_Montageanleitung_2... -
Seite 31: Übersicht Fehler-Meldungen
• aktuelle Motorlaufzeit hat eingestellte maximale Laufzeit (P.410 (AUF-Fahrt), P.415 (ZU-Fahrt), P.419 (Totmann-Fahrt)) F.020 Laufzeit überschritten (während Auffahrt, Zufahrt überschritten, eventuell Tor schwergängig oder blockiert. • Tor schwergängig oder blockiert oder Totmann) • bei Einsatz von mechanischen Endschaltern hat einer der Endschalter nicht ausgelöst FEIG ELECTRONIC GmbH Seite 31 von 53 FUF_Montageanleitung_2... - Seite 32 • Referenzschalter löst zu weit von der ausgewählten Referenz aus. weicht während zyklischer • Referenzschalter löst im Endschalterband aus Synchronisation vom • P270 und P280 stehen beide auf Referenzschalter zulässigen Bereich ab. FEIG ELECTRONIC GmbH Seite 32 von 53 FUF_Montageanleitung_2...
- Seite 33 • Notstopp-Kette war ab Notstopp-Eingang 2 unterbrochen F.212 externer Notstopp 2 ausgelöst • Während der AUF-Fahrt wurde ein Hindernis erkannt F.320 Hindernis blockiert Auffahrt • Während der ZU-Fahrt wurde ein Hindernis erkannt F.325 Hindernis blockiert Zufahrt FEIG ELECTRONIC GmbH Seite 33 von 53 FUF_Montageanleitung_2...
- Seite 34 Impulsfrequenz für • defekter Eingang für interne Sicherheitsleiste. optische Sicherheitsleiste • Es ist eine interne Sicherheitsleiste angeschlossen, aber deaktiviert → P.460 auf verwendeten Leistentyp einstellen F.369 interne Sicherheitsleiste fehlerhaft parametriert FEIG ELECTRONIC GmbH Seite 34 von 53 FUF_Montageanleitung_2...
- Seite 35 • Einer der redundanten Kontakte des 8k2-Schlupftürschalters ist defekt F.37A Redundanzfehler des 8K2- • Die Schlupftür wurde nicht vollständig geöffnet oder geschlossen Schlupftürschalters am externen Sicherheitsleistenauswerter Kanal 1 • Leitungsschluss erkannt bei Leisten mit Öffnerkontakt F.380 Kurzschluss am Sicherheitseingang erkannt FEIG ELECTRONIC GmbH Seite 35 von 53 FUF_Montageanleitung_2...
- Seite 36 • parametrierte, maximale Anzahl an Sicherheitsauslösungen während eines Torzyklus wurde überschritten F.3C1 Überschreitung Anzahl Auslösungen Sicherheit C 2. externe Sicherheitsleiste – • Vorendschalter Sicherheitsleiste falsch eingestellt, oder fehlerhaft F.3F4 • Auswertemodul defekt Testung fehlgeschlagen. • Sicherheitsleiste defekt FEIG ELECTRONIC GmbH Seite 36 von 53 FUF_Montageanleitung_2...
- Seite 37 • zu hohe Belastung der Endstufen bzw. des Bremschoppers F.430 Temperatur Kühlkörper • zu niedrige Umgebungstemperatur für den Betrieb der Steuerung außerhalb Arbeitsbereich • zu hohe Taktfrequenz der Endstufe (Parameter P.160) Grenze 1 FEIG ELECTRONIC GmbH Seite 37 von 53 FUF_Montageanleitung_2...
- Seite 38 • zu hohe Belastung / Störung der Endstufen bzw. des Bremschoppers Zwischenkreis • Überlastung, jedoch kein Kurzschluss. F.524 ext. 24 V Versorgung fehlt • Bei Kurzschluss der 24V erfolgt kein Anlauf der Steuerungsversorgung. oder ist zu niedrig FEIG ELECTRONIC GmbH Seite 38 von 53 FUF_Montageanleitung_2...
- Seite 39 • Das Toleranzband der Erkennungszeit ist zu klein (P.229) Betrieb nicht gefunden • Der simulierte Endschalter AUF wurde nicht an der erwarteten Position erreicht F.702 Auf-Position bei Timer- • Das Toleranzband der Erkennungszeit ist zu klein (P.239) Betrieb nicht gefunden FEIG ELECTRONIC GmbH Seite 39 von 53 FUF_Montageanleitung_2...
- Seite 40 • Der Eingang 2 der mobilen Einheit wurde fehlerhaft getestet F.802 Fehlerhafter Test Eingang 2 • Das am Eingang angeschlossene Gerät funktioniert nicht der mobilen Einheit der TST • Die mobile Einheit ist defekt FEIG ELECTRONIC GmbH Seite 40 von 53 FUF_Montageanleitung_2...
- Seite 41 • Das Kabel zwischen Stationärer Einheit und Steuerung ist defekt oder nicht angeschlossen Ausgang 2 der stationären • Die stationäre Einheit ist defekt Einheit • Parameter P.Fxb, P.47b oder P.465 falsch eingestellt FEIG ELECTRONIC GmbH Seite 41 von 53 FUF_Montageanleitung_2...
- Seite 42 Störung Eingang 4 der • Die Verbindung zum angeschlossenen Gerät ist nicht vorhanden mobilen Einheit der TST FSx • Die angeschlossen optische Sicherheitsleiste ist gestört F.841 Frequenzstörung am Eingang 1 der mobilen EInheit FEIG ELECTRONIC GmbH Seite 42 von 53 FUF_Montageanleitung_2...
- Seite 43 • Um den Fehler zu deaktivieren kann man P.F09 und P.F0B auf 0 setzen. F.859 Softwareversion Die Softwareversionen der stationären und der mobilen Einheit sind nicht kompatibel. Eine sichere Fahrt ist somit nicht möglich. FEIG ELECTRONIC GmbH Seite 43 von 53 FUF_Montageanleitung_2...
- Seite 44 • Das Kabel zwischen angeschlossenem Gerät und Steuerung ist unterbrochen • defekte Hardware oder stark gestörtes Umfeld F.930 externer Watchdog fehlerhaft • falscher EPROM-Code F.931 ROM-Fehler • defekte Hardware oder stark gestörtes Umfeld FEIG ELECTRONIC GmbH Seite 44 von 53 FUF_Montageanleitung_2...
- Seite 45 • Irgendein Parameter ist unplausibel I.021 Notöffnungstest läuft I.080 Servicezähler wird bald ablaufen I.100 Geschwindigkeit im oberen Endschalter zu hoch I.150 Geschwindigkeit im unteren Endschalter zu hoch I.160 Dauer-Auf noch aktiv I.161 Priorität noch aktiv FEIG ELECTRONIC GmbH Seite 45 von 53 FUF_Montageanleitung_2...
- Seite 46 Soll Geschwindigkeit in Auf- • Strombegrenzungsregler haben ein Erreichen der Soll Geschwindigkeit verhindert --> Umrichter, bzw. Motor arbeitet an oder Zufahrt nicht erreicht Leisungsgrenze --> Rampen anpassen, Regler anpassen I.555 Messung Übersetzungsfaktor noch nicht beendet FEIG ELECTRONIC GmbH Seite 46 von 53 FUF_Montageanleitung_2...
- Seite 47 • Entfernung von mobiler und stationärer Einheit größer als Spezifiziert Sicherheitsleiste durch • Keine optimale Ausrichtung von stationärer und / oder mobiler Einheit Störung der WiCab • Die Funkstrecke wird durch äußere EInflüsse beeinträchtigt Funkverbindung FEIG ELECTRONIC GmbH Seite 47 von 53 FUF_Montageanleitung_2...
-
Seite 48: Informationsmeldungen
Hd.Ao Außerhalb der erlaubten Eo-Position (keine Totmann-Auffahrt möglich) Informationsmeldungen während Parametrierung noEr Fehlerspeicher: kein Fehler gespeichert Er-- Fehlerspeicher: wenn Fehler, aber keine zugehörige Meldung gefunden Prog Programmier-Meldung während Ausführung Originalparameter. bzw. Defaultsatz. FEIG ELECTRONIC GmbH Seite 48 von 53 FUF_Montageanleitung_2... - Seite 49 Eingang 2 der mobilen Einheit E.F03 Eingang 3 der mobilen Einheit E.F04 Eingang 4 der mobilen Einheit E.F0A Eingang A der stationären Einheit E.F0B Eingang B der stationären Einheit E.F0C Eingang C der stationären Einheit FEIG ELECTRONIC GmbH Seite 49 von 53 FUF_Montageanleitung_2...
-
Seite 50: Led Anzeige Codes
Prozessor läuft nicht, keine Anzeige im Dispaly, aber es liegt eine gefährliche Spannung an der Steuerung an. AUS Steuerung betriebsbereit oder ausgeschaltet. Display AUS und zusätzlich Kurzschluss der externen 24V Spannung. blinkende NOTST-LED Netzteil läuft nicht an. FEIG ELECTRONIC GmbH Seite 50 von 53 FUF_Montageanleitung_2... -
Seite 51: Technische Daten
Montage, z.B. an einer gemauerten Wand Schutzart: IP65 (nur in Verbindung mit Gehäusen) Gewicht: ca. 5 kg Geräte Mobilität. ortsfest Gerätetyp: Motorgerät, externer Antrieb ist nicht Bestandteil des Lieferumfangs von FEIG ELECTRONIC GMBH Schutzklasse Schutzklasse I FEIG ELECTRONIC GmbH Seite 51 von 53 FUF_Montageanleitung_2... - Seite 52 EN 61000-6-2:2006 Störfestigkeit, Industriebereich EN 61000-6-3:2007 Störaussendung, Wohnbereich EN 61000-6-4:2007 Störaussendung, Industriebereich Angewandte nationale technische Spezifikationen bzgl. der obigen Richtlinien. Nutzungssicherheit kraftbetätigter Tore – Tore: EN 12453:2001 Anforderungen Kapitel 5.2 Antriebssysteme und Energieversorgung FEIG ELECTRONIC GmbH Seite 52 von 53 FUF_Montageanleitung_2...
-
Seite 53: Eg- Konformitätserklärung
Montageanleitung 16 EG- Konformitätserklärung EG-Konformitätserklärung Declaration of conformity Hiermit bescheinigt das Unternehmen / The company FEIG ELECTRONIC GmbH Lange Straße 4 D- 35781 Weilburg die Konformität des Produkts / herewith declares conformity of the product Torsteuerung Bezeichnung / Designation: TST FUF...
