• Es obligatoria la presencia de los topes de apertura y cierre para las dos hojas.
• Controlar que los dispositivos de seguridad se encuentren en la posición de reposo y que la tarjeta esté alimentada; en caso contrario,
no se entrará en programación.
Selección dip-switch DS1
ATENCIÓN: si se cambia la selección de los DIPs, dicha selección debe ser
memorizada; para ello, pulsar la tecla "PROG" y en el display se visualizará el
mensaje "dIP" que señaliza que la memorización ha sido realizada con éxito.
Selección motores (DIP1)
"ON" = Funcionamiento individual motor
"OFF" = Funcionamiento doble motor
Selección desfase (DIP 2)
"ON" = Desfase habilitado
"OFF" = Desfase inhabilitado
Si se habilita el desfase, durante la maniobra de apertura primero se activará la
hoja 1 y luego la hoja 2; en cambio, durante el cierre, primero se activará la hoja 2 y
luego la hoja 1. Con el desfase inhabilitado, las hojas se mueven simultáneamente.
Mando secuencial TD/CH1 (DIP 3)
"ON" = Mando secuencial "abrir-cerrar"
La inversión de marcha se tiene sólo durante la fase de cierre.
"OFF" = Mando secuencial "abrir- bloquear-cerrar-bloquear "
Cierre automático (DIP 4)
"ON" = Cierre automático habilitado
"OFF" = Cierre automático inhabilitado
Preintermitencia (DIP 5)
"ON" = Preintermitencia activada
"OFF" = Preintermitencia inhabilitado
Salida relampagueador (DIP 6)
"ON" = Salida relampagueador intermitente
"OFF" = Salida relampagueador fija
Luz testigo (DIP 7)
"ON" = Luz testigo intermitente*
"OFF" = Luz testigo fija
*
La luz testigo se pone intermitente lentamente durante la apertura, rápidamente
durante el cierre, permanece encendida cuando la hoja se bloquea en posición no
totalmente cerrada y se apaga cuando la hoja está totalmente cerrada.
Modalidad FTCI (DIP 8)
"ON" = FTCI activas incluso en bloqueo
Si las fotocélulas resultan en alarma y la hoja está en estado de bloqueo, el sistema
no acepta control de marcha alguno (ni siquiera de apertura).
= FTCI activas sólo en cierre
"OFF"
En ambos casos la activación del dispositivo de seguridad FTCI durante la fase
de cierre conlleva la inversión de la marcha.
Test en FTCI (DIP 9)
"ON" = Test en FTCI habilitado
"OFF" = Test en FTCI deshabilitado
Si se habilita el test en los dispositivos de seguridad, tanto la parte emisora como
la parte receptora deben ser conectadas a las cargas controladas (CTRL 24 Vdc).
Con el test habilitado transcurre aproximadamente un segundo tras la recepción
de un control y la ejecución efectiva del mismo.
Test en FTCS (DIP 10)
"ON" = Test en FTCS habilitado
"OFF" = Test en FTCS deshabilitado
Si se habilita el test en los dispositivos de seguridad, tanto la parte emisora como
la parte receptora deben ser conectadas a las cargas controladas (CTRL 30Vdc).
Con el test habilitado transcurre aproximadamente un segundo tras la recepción
de un control y la ejecución efectiva del mismo.
Cerradura eléctrica (DIP 11)
"ON" = Cerradura eléctrica habilitada
OFF" = Cerradura eléctrica inhabilitada
Habilitando la cerradura eléctrica, antes de iniciar el movimiento de la hoja 1, se
activará la salida ELS (borne 8) y la misma permanecerá activa mientras la hoja
1 no haya recorrido algunos segundos.
Final de carrera 1 (DIP 12)
"ON" = Final de carrera 1 habilitada
"OFF" = Final de carrera 1 inhabilitada
Final de carrera 2 (DIP 13)
"ON" = Final de carrera 2 habilitada
"OFF" = Final de carrera 2 inhabilitada
Dip 14 = No usado

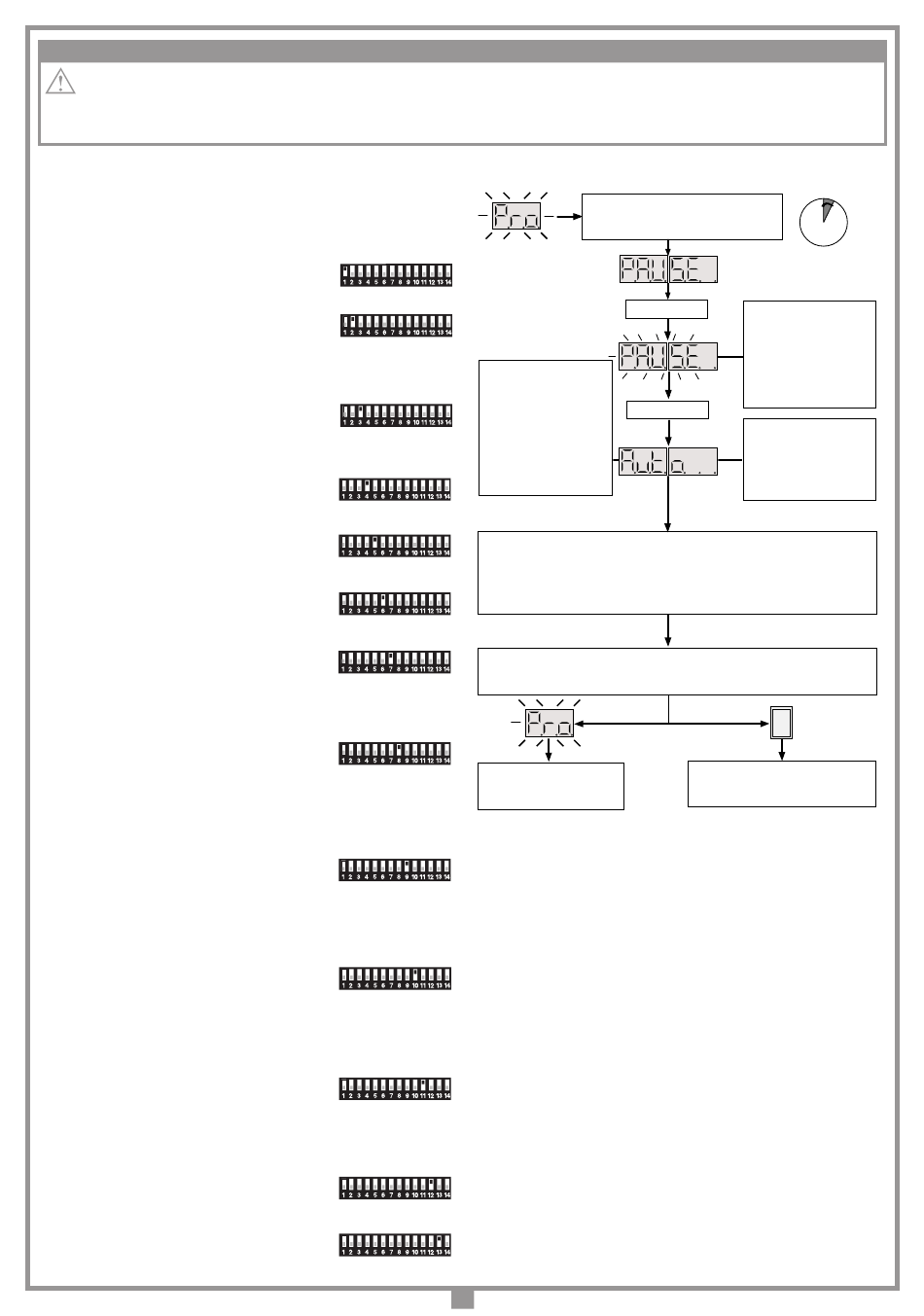

PROCEDIMIENTO DE PROGRAMACIÓN (fijación entradas programador)
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
PULSAR LA TECLA PROG DURANTE MÁS
DE 4 SEGUNDOS: SE VISUALIZA EL
SÍMBOLO "PAUSE" QUE INDICA LA
PROGRAMACIÓN DEL TIEMPO DE PAUSA
¡ATENCIÓN! SI UNA DE LAS
HOJAS SE MOVIERA
CERRÁNDOSE, SIGNIFICA QUE
EL CONEXIONADO DEL MOTOR
NO ES CORRECTO, POR LO
QUE SE DEBERÁ PULSAR DE
NUEVO LA TECLA PROG PARA
ANULAR EL PROCEDIMIENTO
DE PROGRAMACIÓN, INVERTIR
EL CONEXIONADO DEL MOTOR
(CABLE ROJO-NEGRO) Y
REPETIR LA PROGRAMACIÓN.
• PUERTA 1 PARTE EN APERTURA. CUANDO LLEGA AL TOPE PULSAR PROG.
• PUERTA 2 PARTE EN APERTURA. CUANDO LLEGA AL TOPE PULSAR PROG.
• PUERTA 2 PARTE EN CIERRE. CUANDO LLEGA AL TOPE PULSAR PROG.
• PUERTA 1 PARTE EN CIERRE. CUANDO LLEGA AL TOPE PULSAR PROG.
NOTA: SI LA CENTRAL ESTÁ CONFIGURADA PARA FUNCIONAR CON UN SOLO MOTOR, LA
PROGRAMACIÓN SALTA LOS PASOS DE LA PUERTA 2.
TRAS HABER LLEVADO A CABO ESTAS MANIOBRAS, LA LÓGICA DE CONTROL REALIZA UNA
MANIOBRA COMPLETA DE APERTURA Y DE CIERRE, DE MANERA DE CALIBRAR EL SENSOR DE
CORRIENTE.
LA OPERACIÓN NO HA TENIDO
ÉXITO. SE DEBE REPETIR LA
PROGRAMACIÓN.
25
1...4... seg.
PULSAR PROG
SE ACTIVA LA CUENTA
DEL TIEMPO DE PAUSA
(MÍN. 2 SEGUNDOS; MÁX.
120 SEGUNDOS),
INDICADO POR LA
INTERMITENCIA DEL
SÍMBOLO "PAUSE" EN EL
DISPLAY.
PULSAR PROG
TERMINA LA CUENTA DEL
TIEMPO DE PAUSA Y LAS
HOJAS REALIZAN LA
APERTURA LENTAMENTE, DE
MANERA DE SITUARSE EN LA
POSICIÓN DE APERTURA
COMPLETA
TRAS EL CIERRE COMPLETO DE LA HOJA,
EL PROGRAMADOR GUARDA LOS
PARÁMETROS Y SALE DE LA
PROGRAMACIÓN.
