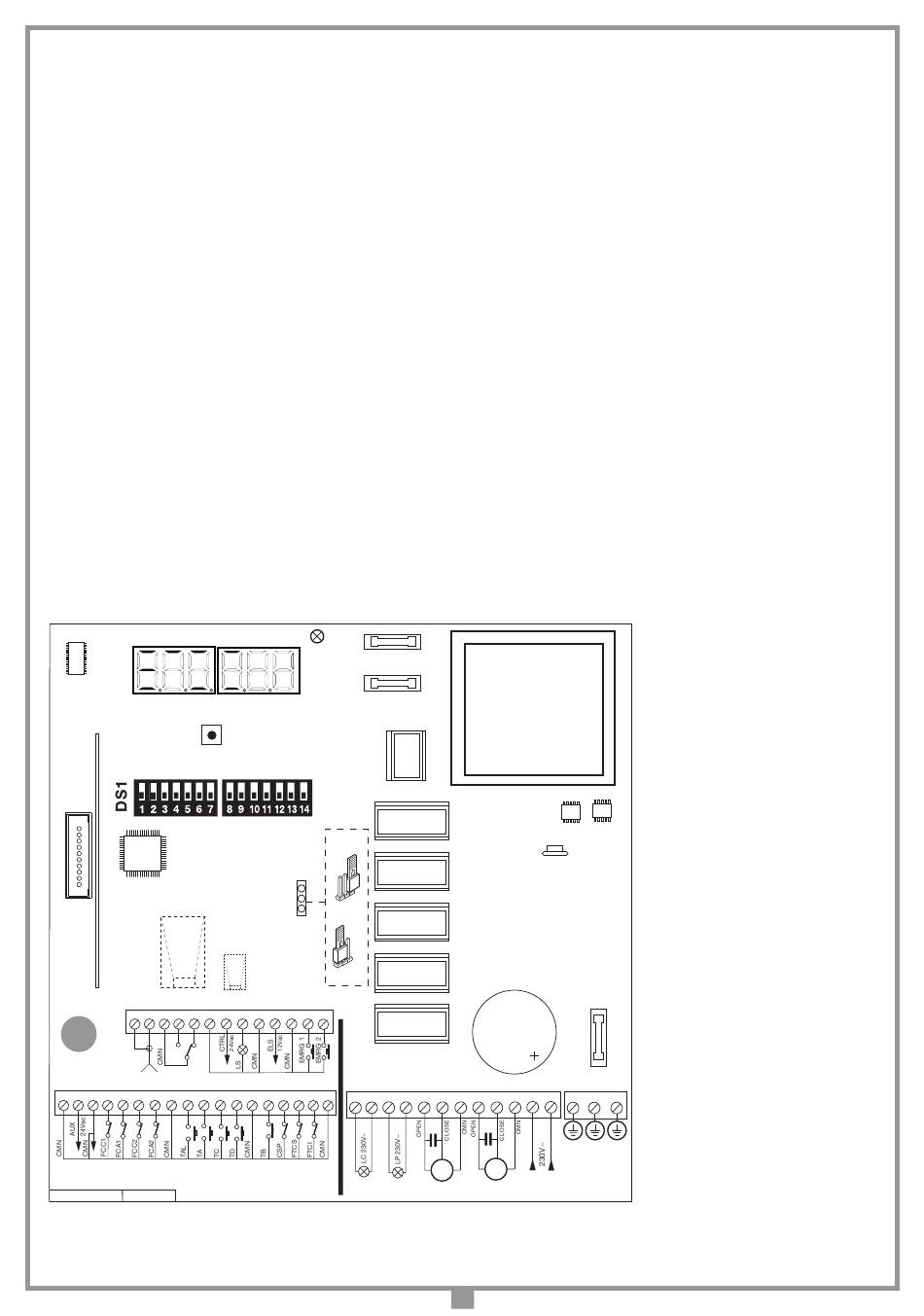

Anschlussklemmleisten-Anschlüsse
1
Außenleiter Funkempfängerantenne
2
Innenleiter Funkempfängerantenne (im Falle, dass eine Außenantenne verwendet
wird, diese mit einem Koaxialkabel RG58 Imp. 50Ω anschließen)
3
CMN Neutralleitung für CH2
4-5
CH2 Ausgang (stromfreier Kontakt N.O.) getrennt versorgt, Vmax = 30 Vac/dc
:Imax = 1A
6
CMN Neutralleitung für alle Eingänge/Ausgänge
7
Ausgang Stromversorgung externe, kontrollierte Stromabnehmer 24 Vac
8
LS Ausgang Kontroll-Leuchte 24 Vac 3W
9
CMN Neutralleitung für alle Eingänge/Ausgänge
10
ELS Ausgang für Elektroschloss 12 Vac – 15 W
11
CMN Neutralleitung für alle Eingänge/Ausgänge
12
EMRG1 (N.O.-Kontakt) Eingang Notbetätigungstaste 1
EMRG2 (N.O.-Kontakt) Eingang Notbetätigungstaste 2
13
CMN Neutralleitung für alle Eingänge/Ausgänge
14
Ausgang Stromversorgung externe Stromabnehmer 24 Vac
15
CMN Neutralleitung für alle Eingänge/Ausgänge
16
FC1 (N.C.) Eingang Endschalter Schließen Torflügel 1
17
FC1 (N.C.) Eingang Endschalter Óffnen Torflügel 1
18
FC2 (N.C.) Eingang Endschalter Schließen Torflügel 2
19
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
FC2 (N.C.) Eingang Endschalter Óffnen Torflügel 2
20
21
CMN Neutralleitung für alle Eingänge/Ausgänge
22
TAL (N.O.-Kontakt) Eingang Taste für begrenzte Öffnung
23
TA (N.O.-Kontakt) Eingang Öffnungstaste
24
TC (N.O.-Kontakt) Eingang Schließungstaste
25
TD (N.O.-Kontakt) Eingang Taste sequentieller Befehl
26
CMN Neutralleitung für alle Eingänge/Ausgänge
27
TB (N.C./8.2 kΩ)) Eingang für Blockiertaste (beim Öffnen des Kontaktes wird der
Arbeitszyklus bis zum Eintreffen eines neuen Bewegungsbefehls unterbrochen)
28
CSP (N.C./8.2 kΩ) Eingang für Sicherheitsleiste. Das Öffnen des Kontakts kehrt
die Bewegung in der Schließ- wie auch in der Öffnungsphase um
29
FTCS (N.C./8.2 kΩ) Eingang für Sicherheitsvorrichtungen (Lichtschranke für
Stop) Das Öffnen des Kontaktes für die Bewegungsblockierung; bei Rückkehr
in die Ruhestellung wird nach einer Pause die Schließbewegung erneut wieder
ausgeführt (nur im automatischen Betriebsmodus)
L2
L5
L3
L4
ON
R1
1
2
3
1
NC NC NC NC
14 15
16 17
18
19
20
CS1484A
DC0562
D1
LED-Display mit 6 Ziffern
DS1
Wahl-Dip-Schalter
F1
Sicherung 1A (verzögert Schaltkreisschutz 24V)
F2
Sicherung 4A (verzögert Schaltkreisschutz 230V)
rawing number :
DC0562
(2)
L1
L6
L8
D1
L9
L7
P1
PROG
J1
POS. 1
POS. 2
NO NO
NO
4
5
6
7
8
9
10
11
12
13
NO
NO
OUT CH2
NO
NO
NO
NO
NC
NC
NC
NC
21
22
23
24
25
26
27
28
29 30 31
Description :
Programmatore a microcontrollore per 1-2 motori
30
31
32-33
34-35
36-37-38 Ausgang Steuerung des Motors M2 Öffnen-Schließen-Gemein
(1)
39-40-41 Ausgang Steuerung des Motors M1 Öffnen-Schließen-Gemein
42-43
44
45
46
Anmerkung
darf nicht mehr als 10 W betragen.
(1)
Anmerkung
das im 6-stelligen Display angezeigt werden kann (Parameter "SC")
ALLE NICHT VERWENDETEN N.C.-KONTAKTE MÜSSEN ÜBERBRÜCKT und somit
auch die Tests der entsprechenden Sicherheitsvorrichtungen (FTCI, FTCS - DIP9 und
DIP10 in der Position "OFF") ausgeschaltet werden. Wenn die Tests für FTCI, FTCS
aktiviert werden sollen, müssen sowohl der sendende als auch der empfangende Teil
dieser Sicherheitsvorrichtungen an die kontrollierten Stromverbraucher (CTRL 24
Vac) angeschlossen werden. Es ist zu beachten, dass bei eingeschaltetem Test zirka
1 Sekunde zwischen dem Befehlseingang und der Inbewegungssetzung des Torflügels
oder der Torflügel vergeht.
Den Schaltkreis mit Strom versorgen und prüfen, ob der Zustand der Anzeige-LED
wie nachstehend bezeichnet ist:
- L1
Leiterplatten-Stromversorgung
- L2
Anzeige für Blockiertaste "TB"
(2)
- L3
Anzeige Bewegungsumkehrunglichtschranken "FTCI"
- L4
Anzeige Lichtschranke für Stop "FTCS"
(2)
- L5
Anzeige Sicherheitsleiste "CSP"
- L6
Anzeige Öffnungstaste (TA)
- L7
Anzeige Schließungstaste (TC)
- L8
Anzeige Taste für begrenzte Öffnung (TAL)
- L9
Anzeige sequentielle Steuerung (TD/CH1)
F1
F3
32 33
34
35
36
37
38
39
40
41
C.
C.
M1
M2
F3
J1
P1
R1
19
FTCI (N.C./8.2 kΩ) Eingang für Sicherheitsvorrichtungen (Lichtschranke für
Bewegungsumkehrung beim Schließen). Das Öffnen des Kontaktes infolge
des Eingreifens der Sicherheitsvorrichtungen während des Schließens
verursacht die Bewegungsumkehrung
CMN Neutralleitung für alle Eingänge/Ausgänge
Ausgang 230Vac 40W Beleuchtung
Ausgang 230Vac 40W Blinklicht (kontinuierliche oder intermittierende
Aktivierung)
Versorgung der Steuereinheit 230 Vac 50/60Hz
Erdanchluss für Versorgung der Steuereinheit 230 Vac 50/60Hz
Erdung
Erdung
: Die Summe der beiden Ausgänge für die externen Stromabnehmer
(1)
Die Auswahl der Art des Kontakts N.C./8,2 kΩ erfolgt über das Menü,
(2)
Anmerkung
die jeweilige Sicherheitsvorrichtung nicht akti-
viert ist. Sicherstellen, dass bei Aktivierung der
Sicherheitsvorrichtungen die entsprechenden
LEDs ausgeschaltet werden.
Falls die grüne LED für Stromversorgung "L1"
nicht aufleuchtet, den Zustand der Schmelzsi-
cherungen und den Anschluss des Stromversor-
gungskabels überprüfen.
Im Falle, dass eine oder mehrere LED für die
Sicherheit nicht aufleuchten, überprüfen, ob
die Kontakte der nicht verwendeten Sicherheits-
vorrichtungen auf der Anschlussklemmenleiste
überbrückt worden sind.
F2
42
43
44
45
46
N
L
Sicherung 1,6A (verzögert Elektroschloss-Schutz)
Wahl-Jumper EMRG (On/Off)
Programmiertaste (PROG)
Schnittstelle Standard-Funkempfängerkarte
(2)
leuchtet
leuchtet
(3)
leuchtet
(3)
leuchtet
(3)
leuchtet
(3)
erloschen
erloschen
erloschen
erloschen
Diese LEDs leuchten auf, wenn
(3)
