Promac SW430 Bedienungsanleitung Seite 23

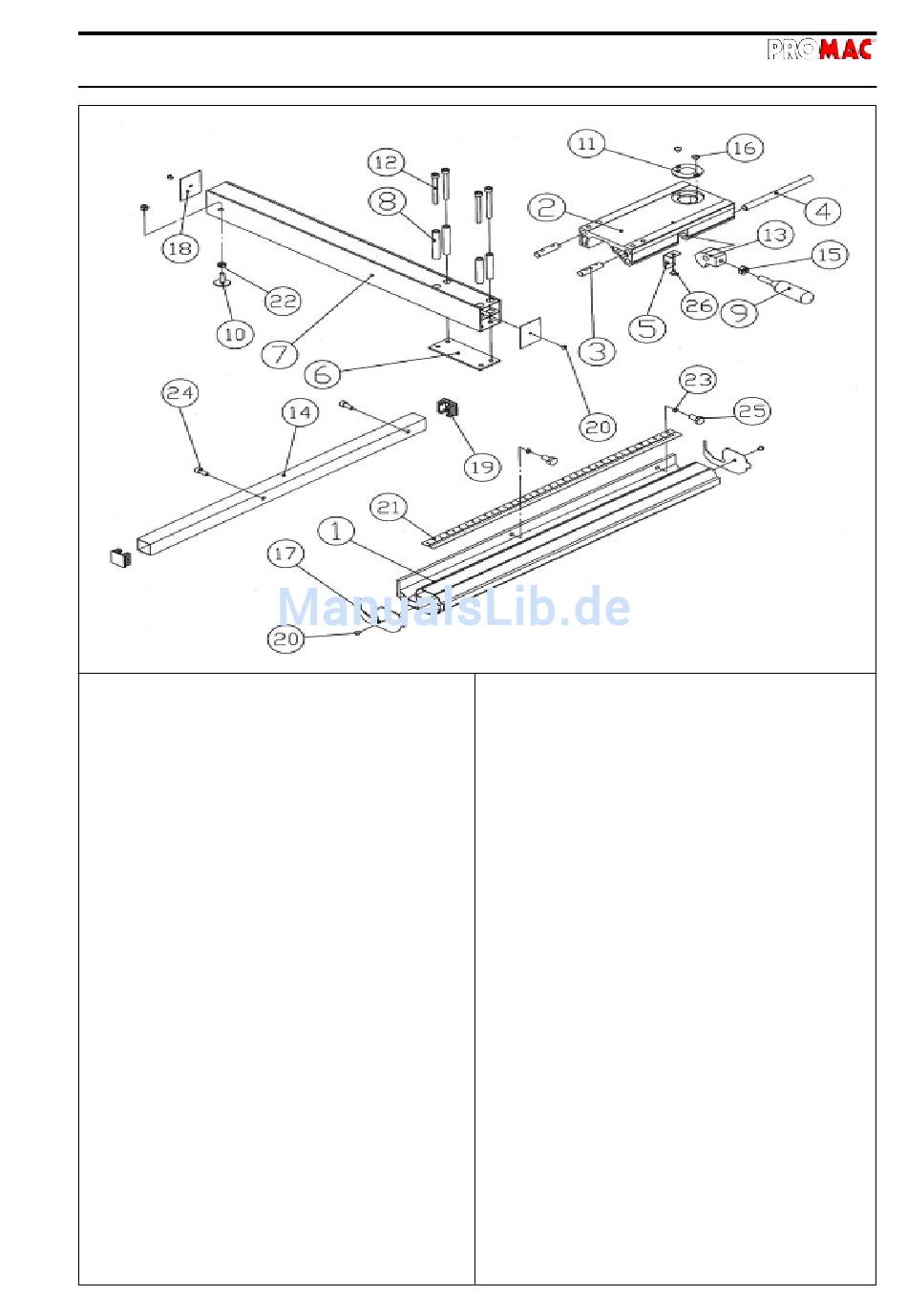

Ersatzteilzeichnung / Vue éclatée
1 PM 430301 Führungsschiene /
Glissière de guidage
2 PM 430302 Schlitten / Glissoir
3 PM 430303 Bolzen / Axe
4 PM 430304 Welle / Axe
5 PM 430305 Feder / Ressort
6 PM 430306 Platte / Plaque
7 PM 430307 Anschlag / Guide
8 PM 430308 Büchse / Palier
9 PM 430309 Griff / Poignée
10 PM 430310 Schraube / Vis
11 PM 430311 Ring / Rondelle
12 PM 430312 Schraube / Vis M6x100
13 PM 430313 Excenter / Excentrique
14 PM 430314 Schiene / Guide
15 PM 430315 Mutter / Ecrou M8
16 PM 430316 Schraube / Vis M4x8
17 PM 430317 Platte / Plaque
18 PM 430318 Platte / Plaque
19 PM 430319 Abdeckung / Tampon
20 PM 430320 Schraube / Vis M3.5x8
21 PM 430321 Massstab / Règlette
22 PM 430322 Mutter / Ecrou M6
23 PM 430323 Federscheibe / Rondelle M6
24 PM 430324 Schraube / Vis M6x16
25 PM 430325 Schraube / Vis M6x20
26 PM 430326 Schraube / Vis M4x10
SW 430
23
