Inhaltszusammenfassung für Ambu I.V. Trainer
- Seite 18 Zerlegung und Austausch des Arms Wartung Zubehör und Ersatzteile Diese Bedienungsanleitung kann jederzeit aktualisiert werden. Kopien der derzeit gültigen Fassung können vom Hersteller bezogen werden Ambu ist ein eingetragenes Warenzeichen von Ambu A/S, Dänemark. ® Ambu ist nach ISO 9001 und ISO 13485 zertifiziert.
-
Seite 19: Einleitung
Entnahme Von Blutproben • Pulstasten, wobei der Puis durch den Übungsleiter simuliert werden kann Der I.V. Trainer ist mit einer austauschbaren Haut sowie drei austauschbaren Venen und einer Arterie versehen. Venen und Arterie sind mit Indikatoren versehen, deren Farben wechslen, wehn Injektion und Infusion vorgenommen werden. -
Seite 20: Spezifikationen
2. Spezifikationen Armlange: 68 cm Gewicht: 1,5 kg Gewicht inkl. Tragetasche aber exkl. Zubehor: 3,0 kg Abmessungen der Tragetasche (L x B x H): 75 x 15 x 11 cm Fassungsvolumen des Reservoirs: rd. 260 ml Hohe des Infusionsstanders: 69 cm Materialien: Teil Material... -
Seite 21: Beschreibung
7. Integriertes FIüssigkeitsreservoir mit einem FassungsvoIumen von rd. 260 ml. 8. Integriertes Ventil zwischen Venen/Arterie und FIüssigkeitsreservoir zur Vermeidung von Ôluftblasenbildung in Venen und Arterie 9. Flexibles Handgelenk. 10. Pulsbalg 11. Schlitz zur Montage des Arms auf der Übungsunterlage oder am Übungsphantom Ambu Man CPR Simulator... -
Seite 22: Vorbereitung

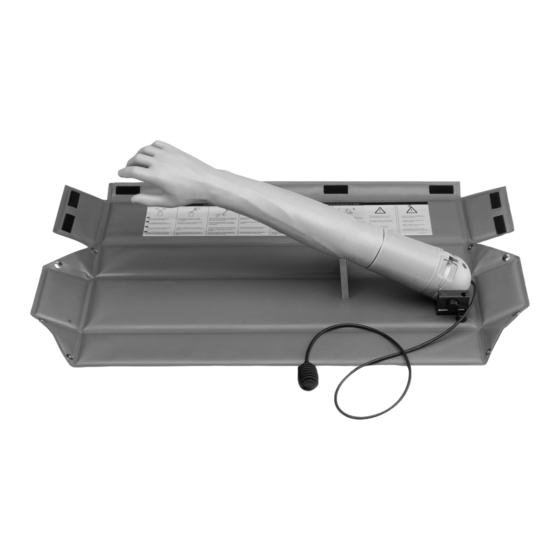

4. Vorbereitung 4.1 Auspacken Beim Öffnen der Tragetasche ist der Arm auf der Übungsunterlage am Schulter- gelenk befestigt. Während des Trainings dient die Tragetasche als waschbare und flüsssigkeitsdichte Unterlage. Der Arm ist am Befestigungsbeschlag dreh- und hebbar gelagert und im Ellenbogengelenk um 180º drehbar (Abb. 2). Der lnfusionsständer wird in der Schulterhalterung befestigt (Abb. - Seite 23 FIüssigkeit in die mitgelieferte 50 ml Spritze aufsaugen. Spritze an den Einfüllschlauch anschliessen (Abb. 6). Jetzt langsam Flüssigkeit in das FIüssigkeitsreservoir einspritzen. Diesen Vorgang wiederholen, bis FIüssigkeit aus dem Überlaufschlauch herauskommt und in den Behälter fliesst (Abb. 7). Das Volumen des Infusionsarms beträgt rd. 260 ml. Abb.
-
Seite 24: Entluften Der Venen Und Der Arterie
4.4 Entluften der Venen und der Arterie Die Blutdruckmanschette um den Oberarm legen und die Manschette auf max. 80 mm Hg aufblasen (Abb. 10) oder ein Stauband anlegen. Eine Kanüle von max. 1,0 O.D., die an einer Spritze ohne Kolben montiert ist, unge- fähr 1 cm vom Ende des ersten Venenzweigs am Handrücken einstechen (Abb. -
Seite 25: Bedienung
5. Bedienung Der Ambu I.V .Trainer eignet sich zum Üben der folgenden Lernschritte: • Vorbereitung und Handhabung von Punktionsausrüstung. • Venenstauung mit Blutdruckmanschette oder Stauband. • Aussuchen der Punktionsstelle. • Desinfektion. • Punktions- und Einführungsmethoden. • Überprüfung der korrekten Position. -
Seite 26: Reinigung
6. Reinigung Der Latex, der die Haut simuliert, kann vom Arm abgezogen werden (Abb. 14). Zur Erleichterung des Abziehens ist die Aussenseite des Überzuges mit Talkum zu pudern. Es reicht, die Haut bis zu den Fingern abzuziehen, vorausgesetzt dass die Haut nicht austauschbedürftig ist. -
Seite 27: Zerlegung Und Austausch Des Arms
Bolzen des Schultergelenkes einrastet. 8. Wartung Wenn der I.V. Trainer nicht im Gebrauch ist, ist er in der Tragetasche aufzubewahren, die zum Schutz des I.V. Trainers vor UV-Lichteinwirkung zu schliessen ist. Abhängig von der Einsatzhäufigkeit wird es von Zeit zu Zeit notwendig, den Überzug... -
Seite 28: Austauschen Des Überzuges (Haut)
8.1 Austauschen des Überzuges (Haut) Überzug abziehen, siehe Absatz 6 und Abb. 14. Vor dem Aufziehen des neuen Überzuges ist dieser zur Erleichterung der Montage innen mit Talkum zu pudern. Talkum in den Überzug schütten, am Ellenbogen schliessen und den Überzug schütteln, so dass sich das Talkum verteilt. Das Überschüssige Talkum vor dem Austausch ausschütteln. - Seite 29 Zuerst den Überzug (die Haut) abnehmen - wie unter Absatz 8.1 beschrieben. Venen und Arterie lassen sich jetzt zerlegen. Das Flüssigkeitsreservoir zur Seite schieben und die Klinke eindrücken (Abb. 24) während der Unterarm rd. 3 cm vom Oberarm vorsichtig weggezogen wird (Abb. 25). Abb.
-
Seite 30: Montage Neuer Venen Und Arterie
8.4 Montage neuer Venen und Arterie Zur Erleichterung der Montage sind die neuen Schläuche mit Nummern gekenn- zeichnet. Abb. 28 zeigt die Plazierung der einzelnen Schlauchnummern. Abb. 28 Die Schlauchenden mit den Verschlusskugeln in die Löcher der Hand einsetzen (Abb. 29). Die Schläuche in die Rillen des Arms eindrücken und sie durch die Löcher im Bereich des Ellenbogengelenkes ziehen;... - Seite 31 Nach Anschluss der drei Venen und der einen Arterie, den Deckring aus Kunststoff über die Schlauchstutzen drücken (Abb. 32). Die Klinke auf dem Unterarm eindrücken, den Unterarm mit dem Oberarm so zusam- mendrücken, dass die Klinke in die Rille im Oberarmbeschlag einrastet (Abb. 33). Kontrollieren, ob die Teile zusammen verschlossen sind und ob sich der Unterarm im Verhältnis zum Oberarm drehen kann.
-
Seite 32: Zubehör Und Ersatzteile
9. Zubehor und Ersatzteile 255 000 517 Latexüberzug (Haut)* 255 000 501 Satz von Venen- und Arterienschlauchen* 255 000 502 Pulsbalg mit Schlauchstutzen 255 000 503 Pulsballon mit Schutzdeckung 255 000 519 Schaumstoffstuck für Pulsballon 255 000 704 Rotes Farbkonzentrat, Flasche mit 50 ml 255 000 004 Tragetasche/Übungsunterlage (nicht abgebildet) 255 000 702 5 ml Spritze für Mischung von Flüssigkeiten 255 000 703 50 ml Spritze für Füllen des Reservoirs... - Seite 124 US Pat. 5, 215, 469 Ambu A/S Baltorpbakken 13 DK-2750 Ballerup Denmark T +45 72 25 20 00 F +45 72 25 20 50 www.ambu.com...
