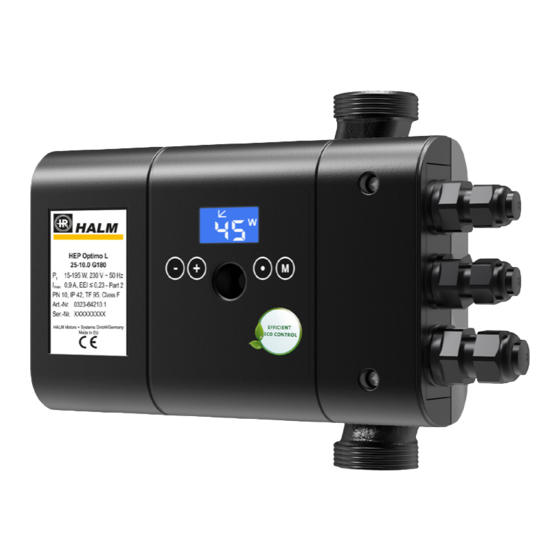

Halm HEP Optimo L Montageanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Inhaltsverzeichnis

HEP Optimo L
HEP Optimo L Solar
HEP Optimo L Geo
Montageanleitung/Manual/
Instructions de montage/Instrucciones de montaje

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Halm HEP Optimo L

Inhaltszusammenfassung für Halm HEP Optimo L

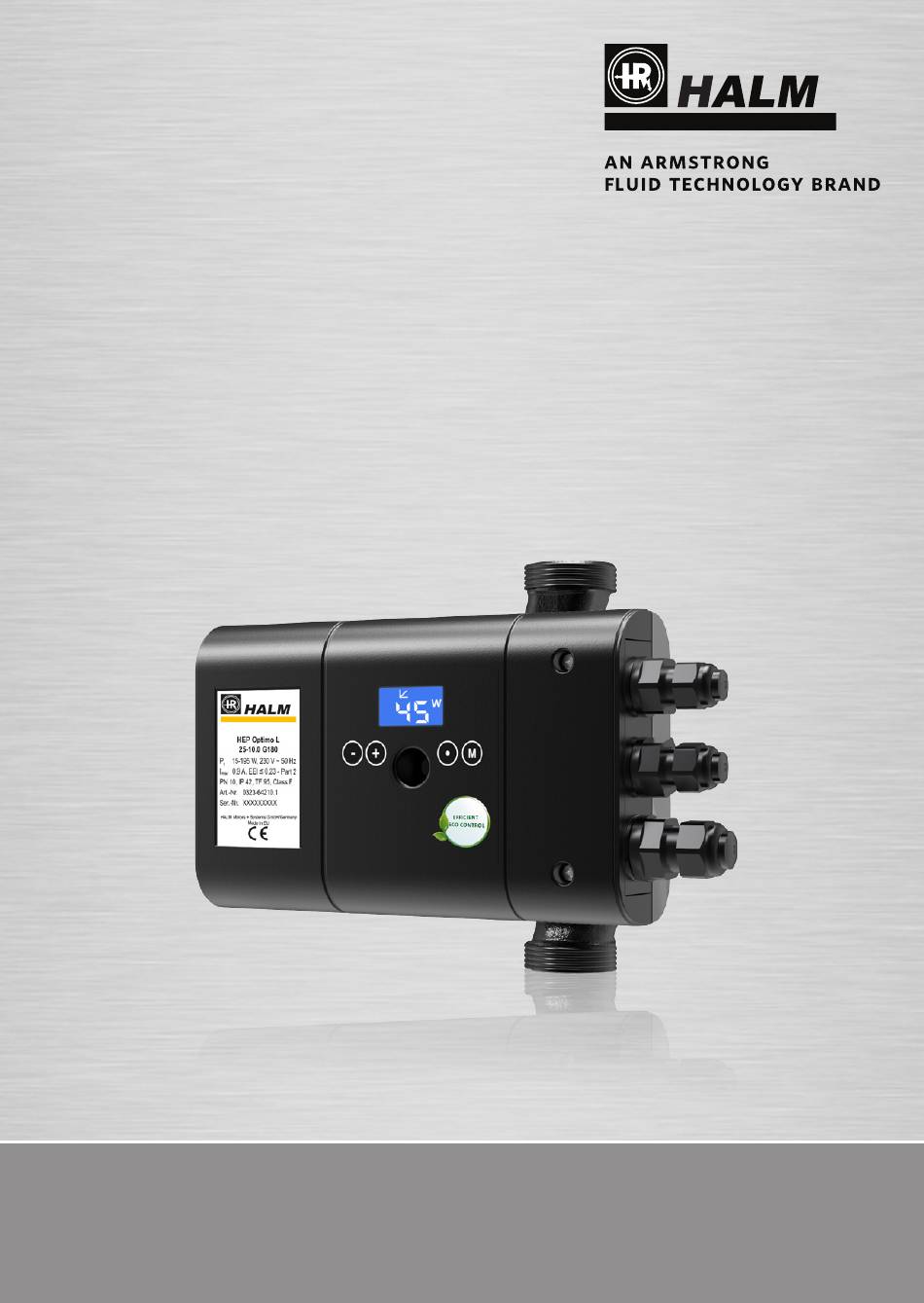

  • Seite 1 HEP Optimo L HEP Optimo L Solar HEP Optimo L Geo Montageanleitung/Manual/ Instructions de montage/Instrucciones de montaje...

  • Seite 2: Allgemeine Hinweise

    Allgemeine Hinweise: • Vor Arbeiten an der Pumpe Einbau- und Bedienungsanleitung lesen und verstehen. • Pumpe nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung dieser Anleitung betreiben. • Vor allen Montage- und War t ungs a rbeiten Motor spannungsfrei schalten und gegen Wiedereinschalten sichern. • Dieses Produkt darf nur von Personen, die über ausreichende Kenntnisse und Erfahrungen verfügen, eingebaut und bedient werden. Personen, die in ihren körperlichen oder geistigen Fähigkeiten oder in ihrer Sinneswahrnehmung eingeschränkt sind, dürfen das Produkt nicht bedienen, es sei denn, sie wurden von einer Person, die für Ihre Sicherheit verantwortlich ist, ausreichend unterwiesen.
  • Seite 3 < 43 db(A) > 43 db(A) (VDI 2035)
  • Seite 4 ≤ 10 bar TF 95 HEP Optimo L 25-10.0 G 180 +95 °C +2 °C Solar TF110 (+2 - +110°C) Geo TF95 (-15 - +95°C) ≤ 40 °C 110 ≤ 20 °C 95 ≤ 35 °C...
  • Seite 5 IP 42 8 - 9 Nm...
  • Seite 6 Gefahr! Tod durch Stromschlag. • Arbeiten an Elektrik nur von autorisierter Elektrofachkraft durchführen lassen. • Stromkreislauf freischalten und gegen Wiedereinschalten sichern. • Spannungsfreiheit feststellen. 7-10: input : output 5 = S törmelderelais 10 = PWM + „NC“ (Öffner) 4 = S törmelderelais 9 = PWM – „common“ 8 = 0-10 V + 7 = 0-10 V – 6 = > 1 2 Volt/ 100 mA 3 = S törmelderelais „NO“ (Schließer) H05 ... 3 x 0,75 mm > 95 °C 230 V ~ 50/60 Hz...

  • Seite 7: Bedienung

    Bedienung Alle Einstellungen werden mittels Tasten an der Front vorgenommen. a) Beschreibung Funktionstasten (Betriebsmodus ändern, Hintergrund- beleuchtung einschalten) Wert verringern Wert erhöhen Speichertaste Menü Wenn Taste [-] [+] länger als 1,5 Sekunden gedrückt wird, erfolgt der Schnelllauf. b) Beschreibung Display Symbol Beschreibung Einheit Bei Leuchten des „W“ wird die elektrisch aufgenommene Leistung angezeigt. „m“ stellt den Sollwert der Betriebsarten Proportional- oder Konstantdruck dar. Der gemessene Wert oder Sollwert wird hier im Bereich 0.0 bis 10.0 bzw. 0-190 angezeigt. Betriebsmodus Konstantdruckregelung Das Symbol leuchtet bei aktivem Betriebsmodus. Betriebsmodus Proportionaldruckregelung Das Symbol leuchtet bei aktivem Betriebsmodus. Betriebsmodus feste Drehzahl Das Symbol leuchtet bei aktivem Betriebsmodus. Betriebsmodus externer Eingang. Das Symbol leuchtet bei aktivem Betriebsmodus. Fehlercodeanzeige. Im Display erscheint ein Fehlerwert von „E1-E4“. Wird ein Symbol dargestellt, so ist diese Betriebsart oder Funktion aktiv.

  • Seite 8: Einstellung Der Betriebsarten

    c) Einstellung der Betriebsarten Menütaste länger als zwei Sekunden gedrückt halten. Betriebsarten Menütaste so oft drücken , bis das gewünschte Symbol blinkt. Mögliche Betriebsarten wie folgt: Konstantdruckregelung Proportionaldruckregelung Stellerbetrieb mit fester Drehzahl AH 0-10 V mit Kabelbrucherkennung Externer Eingang PH PWM Heizung gemäß VDMA Einheitsblatt 24224 PL PWM Solar gemäß VDMA Einheitsblatt 24224 Änderung des Sollwertes Verringern/Erhöhen des Sollwertes durch Drücken Bedienknopf (-)/Bedienknopf (+) Bei Betriebsart externer Eingang: Auswahl Funktion durch Drücken Bedienknopf (-)/Bedienknopf (+) Durch eine Sekunde langes Drücken der Speichertaste wird die Änderung übernommen und das Menü beendet. Jegliche Änderungen im bestehenden Betriebsmodus, die übernommen werden sollen, müssen durch eine Sekunde langes Drücken der Speichertaste bestätigt werden. Wird eine Änderung nach acht Sekunden nicht mit der Speichertaste bestätigt, so wird diese verworfen und das Menü beendet. / min 0-10V Signal 0,5 1 PWM Profil Heizung PWM Profil Solar 84 91 95 100 16 20 PWM [%] PWM [%]...
  • Seite 9 d) Beschreibung der Fehler Display bei Fehlermeldung: Der Fehler wird im Display im Format „Ex“ mit x als Fehlercode 0-9 dargestellt. Der Fehlercode blinkt alle 0,5 Sekunden. Im Fehlerzustand können keine Änderungen der Einstellungen vorgenommen werden. Nach Fehlerbehebung wird der eingestellte Betriebsmodus wieder hergestellt. Fehlercode Ursache Beschreibung Behebung Elektronikbauteil wird nicht ausreichend Übertemperatur Einsatzbedingungen prüfen gekühlt Netzseitige Spannungsversorgung ist zu Netzspannung Netzspannung anpassen hoch oder zu gering Entlüftungsschraube herausdrehen und Blockierung Laufrad/ Welle dreht sich nicht Welle manuell deblockieren.
  • Seite 10 Entlüftung ~ 20 s...
  • Seite 11 Demontage...
  • Seite 12 - EEI Werte Serie HEP Optimo L XX-8.0 ≤ 0,23/Serie HEP Optimo L Solar XX-8.0 ≤ 0,23/Serie HEP Optimo L Geo XX-8.0 ≤ 0,23 Serie HEP Optimo L XX-10.0 ≤ 0,23/Serie HEP Optimo L Solar XX-10.0 ≤ 0,23/Serie HEP Optimo L Geo XX-10.0 ≤ 0,23...

  • Seite 13: General Information

    General information: • Read the operation instructions and make sure you understand them before working on the pump. • Only operate the pump if it is in perfect technical condition; only use it as inten ded, staying away of safety risks, and adhering to the instructions in this manual. • Before carrying out any fitting or maintenance work, isolate the motor from its supply voltage and safeguard it so that it cannot be switched back on. • This product may only be installed and operated by persons with the required knowledge and experience.
  • Seite 14 < 43 db(A) > 43 db(A) (VDI 2035)
  • Seite 15 ≤ 10 bar TF 95 HEP Optimo L 25-10.0 G 180 +95 °C +2 °C Solar TF110 (+2 - +110°C) Geo TF95 (-15 - +95°C) ≤ 40 °C 110 ≤ 20 °C 95 ≤ 35 °C...
  • Seite 16 IP 42 8 - 9 Nm...
  • Seite 17 Danger! Risk of electrocution. • Have all electric work carried out by qualified electricians only. • Disconnect the electrical circuit and lock it to prevent accidental start-up. • Check to make sure the power is turned off. 7-10: input 6: output 5 = Fault indication relay „NC“ (Normally closed contact) 10 = PWM + 4 = Fault indication 9 = PWM – relay „common“ 8 = 0-10 V + 7 = 0-10 V – 6 = > 12 Volt/ 100 mA 3 = fault indication relay „NO“ (Normally opened contact) H05 ... 3 x 0,75 mm > 95 °C 230 V ~ 50/60 Hz...
  • Seite 18 Handling All adjustments will be made at the front via buttons. a) Description function key (Change of operating mode, switch-on background lighting) Reduce value Increase value Store button Menu If button (-) or (+) is pushed longer than 1.5 sec fast mode begins. b) Description display Symbol Specification Unit If “W” is glowing the electrical assimilated power will be displayed. “m” shows the nominal value of the operating modes proportional or constant pressure. The measured value or nominal value will be displayed here between 0.0 to 10.0 respectively 0 to 190. Operating mode constant pressure control Symbol glows at active operating mode. Operating mode proportional pressure control Symbol glows at active operating mode. Operating mode fixed speed Symbol glows at active operating mode. Operating mode external input Symbol glows at active operating mode. Error code. Display shows an error value of “E1-E4”. If a symbol is displayed this operating mode or function is active.
  • Seite 19 c) Setting of operating modes Menu button must be pushed longer than 2 seconds. Operating modes Push menu button as long as the desired symbol blinks. Possible operating modes as follows: Constant pressure control Proportional pressure control Regular control with fixed speed AH 0-10 V with cable break detection External input PH PWM heating according to VDMA recommendation 24224 PL PWM solar according to VDMA recommendation 24224 Modification of nominal value Reduce/Increase of nominal value via pushing button (-)/button (+) At operating mode external input: Selection function via pushing button (-)/button (+) All changes must be confirmed by pressing the store button for several seconds. If the change is not accepted after 8 seconds it is automatically cancelled and the menu will be closed. / min 0-10V signal 0,5 1 PWM profile heating PWM profile solar 84 91 95 100 16 20 PWM [%] PWM [%]...
  • Seite 20 d) Description of errors Display at fault indication: The error will be displayed in format “Ex” with “x” as error code 0-9. The error codes blinks once every 0.5 seconds. Adjustements can not be made while error status is shown. Error code Cause Description Correction of defects Excess Electronic component will not be cooled Check operating condition temperature enough Power supply Power supply on the network side is too Adapt power supply voltage voltage high or too less Unscrew air vent screw and un-block or Blocking Impeller/shaft does not rotate free shaft manually Refill medium to be pumped, vent via air Dry running Air in pump vent screw Motor or Motor or electronics defect Replace pump electronic error Electronic error Electronics defect Replace pump Switches off after 1 minute, vent pump, Refill medium to be pumped, vent via air Dry running...
  • Seite 21 Venting ~ 20 s...
  • Seite 22 Disassembling...
  • Seite 23 - EEI values Series HEP Optimo L XX-8.0 ≤ 0,23/Series HEP Optimo L Solar XX-8.0 ≤ 0,23/Series HEP Optimo L Geo XX-8.0 ≤ 0,23 Series HEP Optimo L XX-10.0 ≤ 0,23/Series HEP Optimo L Solar XX-10.0 ≤ 0,23/Series HEP Optimo L Geo XX-10.0 ≤ 0,23...
  • Seite 24 Informations générales : • Avant d'effectuer des travaux sur la pompe, veuillez lire le mode d'emploi et de montage et assurez-vous de l'avoir bien compris. • N'utilisez la pompe que si son état technique est irréprochable, en respectant son utilisation prévue, en respectant les consignes de sécurité, en ayant conscience des dangers et en respectant les instructions du présent mode d'emploi. • Avant de procéder à des travaux de maintenance ou de montage, mettez le moteur hors tension et sécurisez-le contre toute remise en route. • Ce produit ne doit être monté et utilisé que par des personnes dotées de connaissances et d'une expérience suffisantes.
  • Seite 25 1 m < 43 db(A) > 43 db(A) (VDI 2035)
  • Seite 26 ≤ 10 bar TF 95 HEP Optimo L 25-10.0 G 180 +95 °C +2 °C Solar TF110 (+2 - +110 °C) Geo TF95 (-15 - +95 °C) ≤ 40 °C 110 ≤ 20 °C 95 ≤ 35 °C...
  • Seite 27 IP 42 8 - 9 Nm...
  • Seite 28 Danger ! Mort par électrocution. • Seul un électricien qualifié et autorisé est habilité à effectuer des travaux sur l'équipement électrique. • Désactivez le circuit électrique et sécurisez-le contre toute remise en route. • Vérifier l'absence de tension. 7-10 : entrée 5 = R elais de : sortie signalisation de défaut « NF » (contact de rupture) 10 = PWM + 4 = R elais de signalisation de 9 = PWM – défaut « commun » 8 = 0-10 V + 7 = 0-10 V – 6 = > 1 2 V/ 100 mA 3 = R elais de signalisation de défaut « NO » (contact de travail) H05 ... 3 x 0,75 mm > 95 °C 230 V ~ 50/60 Hz...

  • Seite 29: Description De L'écran

    Utilisation Tous les réglages sont effectués à l'aide de touches sur la partie avant. a) Description des touches de fonction (Modifier le mode de fonctionnement, mettre en marche le rétroéclairage) Réduire la valeur Augmenter la Touche Menu valeur d'enregistrement Lorsqu'on appuie plus de 1,5 seconde sur les touches [-] ou [+], la marche rapide se déclenche. b) Description de l'écran Symbole Description Unité Lorsque le « W » s'allume, la puissance électrique absorbée est affichée. « m » représente la valeur de consigne des modes de fonctionnement Pression proportionnelle ou constante. La valeur mesurée ou la valeur de consigne est affichée ici dans les plages 0,0 à 10,0 ou 0-190. Mode de fonctionnement Régulation de pression constante Le symbole est illuminé lorsque le mode de fonctionnement est actif. Mode de fonctionnement Régulation proportionnelle de la pression Le symbole est illuminé lorsque le mode de fonctionnement est actif.

  • Seite 30: Réglage Des Modes De Fonctionnement

    c) Réglage des modes de fonctionnement Maintenir la touche de menu enfoncée pendant plus de deux secondes. Modes de fonctionnement Appuyer sur la touche de menu autant de fois que nécessaire jusqu'à ce que le symbole voulu clignote. Les modes de fonctionnement possibles sont les suivants : Régulation de pression constante Régulation proportionnelle de la pression Mode manuel avec régime fixe AH 0-10 V avec détection de rupture de câble PH PWM chauffage selon la fiche de normalisation VDMA 24224 Entrée externe PL PWM solaire selon la fiche de normalisation VDMA 24224 Modification de la valeur de consigne Réduction/Augmentation de la valeur de consigne à l'aide d'une pression sur les touches de commande (-)/(+) En cas de mode de fonctionnement par entrée externe : choix de la fonction par pression sur les touches de commande (-)/(+) Une pression d'une seconde sur la touche d'enregistrement valide les modifications et ferme le menu. Toute modification apportée dans le mode de fonctionnement actuel doit être confirmée par une pression d'une seconde sur la touche d'enregistrement pour être validée. Si après huit secondes, une modification n'a pas été validée au moyen de la touche d'enregistrement, elle est rejetée et le menu se ferme. / min Signal 0 à 10 V 0,5 1 PWM Profil chauffage PWM Profil solaire 84 91 95 100 16 20...
  • Seite 31 d) Description de l'erreur Affichage du message d'erreur : L'erreur s'affiche sur l'écran sous la forme « Ex », où x est le code d'erreur 0-9. Le code d'erreur clignote à intervalles réguliers de 0,5 seconde. En cas d'erreur, aucune modification ne peut être apportée aux réglages. Une fois le défaut éliminé, le mode de fonctionnement réglé est restauré. Code Cause Description Solution d’erreur Température Le composant électronique n'est pas Contrôler les conditions d'utilisation excessive suffisamment refroidi. Tension de Alimentation en courant par le réseau Adapter la tension de réseau réseau trop faible ou trop élevée Desserrer la vis de purge d'air et...
  • Seite 32 Purge ~ 20 s...
  • Seite 33 Démontage...
  • Seite 34 - Valeurs IEE Série HEP Optimo L XX-8.0 ≤ 0,23/Série HEP Optimo L Solar XX-8.0 ≤ 0,23/Série HEP Optimo L Geo XX-8.0 ≤ 0,23 Série HEP Optimo L XX-10.0 ≤ 0,23/Série HEP Optimo L Solar XX-10.0 ≤ 0,23/Série HEP Optimo L Geo XX-10.0 ≤ 0,23...
  • Seite 35 Indicaciones generales: • Antes de iniciar el trabajo en la bomba es necesario haber leído y comprendido las instrucciones de montaje y de servicio. • La bomba solo se debe utilizar si se encuentra en perfectas condiciones técnicas, de manera consciente de la seguridad y los peligros y conforme a las presentes instrucciones.
  • Seite 36 < 43 db(A) > 43 db(A) (VDI 2035)
  • Seite 37 ≤ 10 bar TF 95 HEP Optimo L 25-10.0 G 180 +95 °C +2 °C Solar TF110 (+2 - +110°C) Geo TF95 (-15 - +95°C) ≤ 40 °C 110 ≤ 20 °C 95 ≤ 35 °C...
  • Seite 38 IP 42 8 - 9 Nm...
  • Seite 39 ¡Peligro! Muerte por electrocución. • Los trabajos en el sistema eléctrico solo deben ser ejecutados por un electricista cualificado y autorizado. • Desconectar el circuito eléctrico y asegúrese de evitar una posible reconexión. • Comprobar la ausencia de tensión eléctrica. 5 = R elé de aviso 7-10: entradas 6: salida de fallo “NC” (contacto abierto) 4 = R elé de aviso 10 = PWM + de fallo 9 = PWM – “común” 8 = 0-10 V + 7 = 0-10 V – 6 = > 12 Volt/ 100 mA 3 = R elé de aviso de fallo “NO” (contacto cerrado) H05 ... 3 x 0,75 mm > 95 °C 230 V ~ 50/60 Hz...
  • Seite 40 Manejo Todos los ajustes se realizan mediante teclas en la parte frontal. a) Descripción teclas de función (Modificar modo de operación, conectar iluminación de fondo) Reducir valor Aumentar valor Tecla de Menú memoria Al pulsar la tecla [-] [+] más de 1,5 segundos, se activa la marcha rápida. b) Descripción pantalla Símbolo Descripción Unidad Si se enciende la letra "W" se indica la potencia absorbida. "m" representa el valor nominal de los modos de operación Presión proporcional o Presión constante. El valor medido o valor nominal se indica aquí en un margen de 0,0 a 10,0 o de 0-190. Modo de operación Regulación de presión constante El símbolo está encendido cuando el modo de operación está activo. Modo de operación Regulación de presión proporcional El símbolo está encendido cuando el modo de operación está activo. Modo de operación Velocidad constante El símbolo está encendido cuando el modo de operación está activo. Modo de operación Entrada externa.
  • Seite 41 c) Ajuste de los modos de operación Mantener pulsada la tecla de menú durante más de dos segundos. Modos de operación Pulsar la tecla de menú hasta que parpadee el símbolo deseado. Los siguientes modos de operación son posibles: Regulación de presión constante Regulación de presión proporcional Funcionamiento de regulador con velocidad constante AH 0-10V con detección de rotura de cable Entrada externa PH PWM calefacción según hoja normativa VDMA 24224 PL PWM solar según hoja normativa VDMA 24224 Modificación del valor nominal Aumento/reducción del valor nominal pulsando el botón de mando (-)/el botón de mando (+) En el modo de operación Entrada externa: Seleccionar la función pulsando el botón de mando (-)/el botón de mando (+) Con una pulsación de un segundo de la tecla de memoria se aplica la modificación y se cierra el menú. Cualquier modificación en el modo de operación actual que se debe aplicar se tiene que confirmar pulsando la tecla de memoria durante un segundo. Si una modificación no se confirma con la tecla de memoria antes de que hayan transcurrido ocho segundos, se desecha y el menú se cierra. / min Señal 0 -10 V 0,5 1 Perfil PWM calefacción Perfil PWM solar 84 91 95 100 16 20...
  • Seite 42 d) Descripción de los errores Pantalla con mensaje de error: El error se representa en pantalla en formato “Ex” con x como código de error 0-9. El código de error parpadea cada 0,5 segundos. En el estado de error no es posible realizar cambios en los ajustes. Una vez que se haya corregido el error, se restablece el modo de operación ajustado. Código de Causa Descripción Corrección error El componente eléctrico no recibe una Sobretemperatura Comprobar las condiciones de uso refrigeración suficiente La alimentación de tensión en el lado de la red es Tensión de red Adaptar la tensión de red demasiado alta o baja...

  • Seite 43: Purga De Aire

    Purga de aire ~ 20 s...
  • Seite 44 Desmontaje...
  • Seite 45 - Valores EEI Serie HEP Optimo L XX-8.0 ≤ 0,23/Serie HEP Optimo L Solar XX-8.0 ≤ 0,23/Serie HEP Optimo L Geo XX-8.0 ≤ 0,23 Serie HEP Optimo L XX-10.0 ≤ 0,23/Serie HEP Optimo L Solar XX-10.0 ≤ 0,23/Serie HEP Optimo L Geo XX-10.0 ≤ 0,23...
  • Seite 48 Armstrong Fluid Technology GmbH Standort Baltmannsweiler Tel: +49 7153 9202-0 Silcherstrasse 58 Fax: +49 7153 49701 73666 Baltmannsweiler Email: germany@armstrongfluidtechnology.com Germany Web: www.halm-pumps.de...
