- Seite 1 HEP BB2 Montageanleitung Seite 1 von 8...

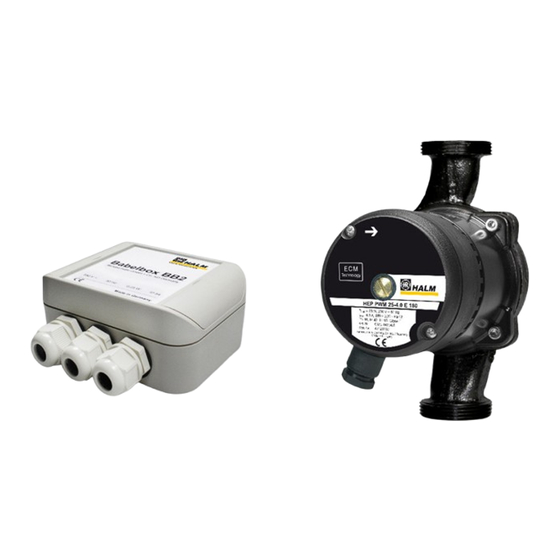

- Seite 2 BB2 aus der Verpackung nehmen Montage BB2: BB2 direkt an der Wand befestigen Verdrahtung siehe Klemmenbelegung - siehe separate Betriebsanleitung HALM HEP Montage Umwälzpumpe: Werden an den Bauteilen technische Änderungen vorgenommen, übernehmen wir für Schäden, die hierdurch entstehen keine Gewähr !
- Seite 3 Die BB2 erkennt automatisch, ob ein bauseitiger Regler die Netzleitung über ein Wellenpaket pulst oder eine phasenan- oder abgeschnittene Spannung ausgibt. Diese wandelt die BB2 in ein PWM-Signal um, welches von der Halm PMW Pumpe erkannt wird. Diese wird dann, wie zuvor die Standardpumpe, in Ihrer Leistung geregelt.
- Seite 4 Klemmenbelegung : PWM „+“ Signal Halm HEP PWM Pumpe (2-adriges Kabel, weiße Ader) PWM „OV, GND“ Signal Halm HEP PWM Pumpe (2-adriges Kabel, braune Ader) Nur Servicefunktion Grüne Klemmen - PE Schutzleiter HEP PWM, Regler und BB2 (grün/gelb) 230V~ Spannungsversorgung Halm HEP PWM Pumpe (braun) Neutralleiter Halm HEP PWM Pumpe (blau) 230 V Steuersignal vom Regler, an dem die Standardpumpe angeschlossen war;...
- Seite 5 Anschlussplan schematisch: Seite 5 von 8...
- Seite 6 Technische Daten Pumpe: Seite 6 von 8...
- Seite 7 Technische Daten Pumpe: Seite 7 von 8...
- Seite 8 EG-Konformitätserklärung Hersteller : Richard Halm GmbH & Co. Umwälzpumpen und Elektromotoren KG Silcherstrasse 54 73666 Baltmannsweiler Hiermit erklärt der Hersteller, dass das Produkt: Babelbox BB2 mit den Vorschriften folgender Europäischer Normen übereinstimmt: • EG-Richtlinie 89/336/EWG - EMV EG-Richtlinie 73/23/EWG - Niederspannung nachgewiesen durch Einhaltung der folgenden harmonisierten •...
