KREISMITTELPUNKT
Werte werden an zwei Positionen in einer vollen Bohrung registriert.
Verwendung zum Beispiel für Dieselmotoren oder bei der Installation
von Propellerwellen.

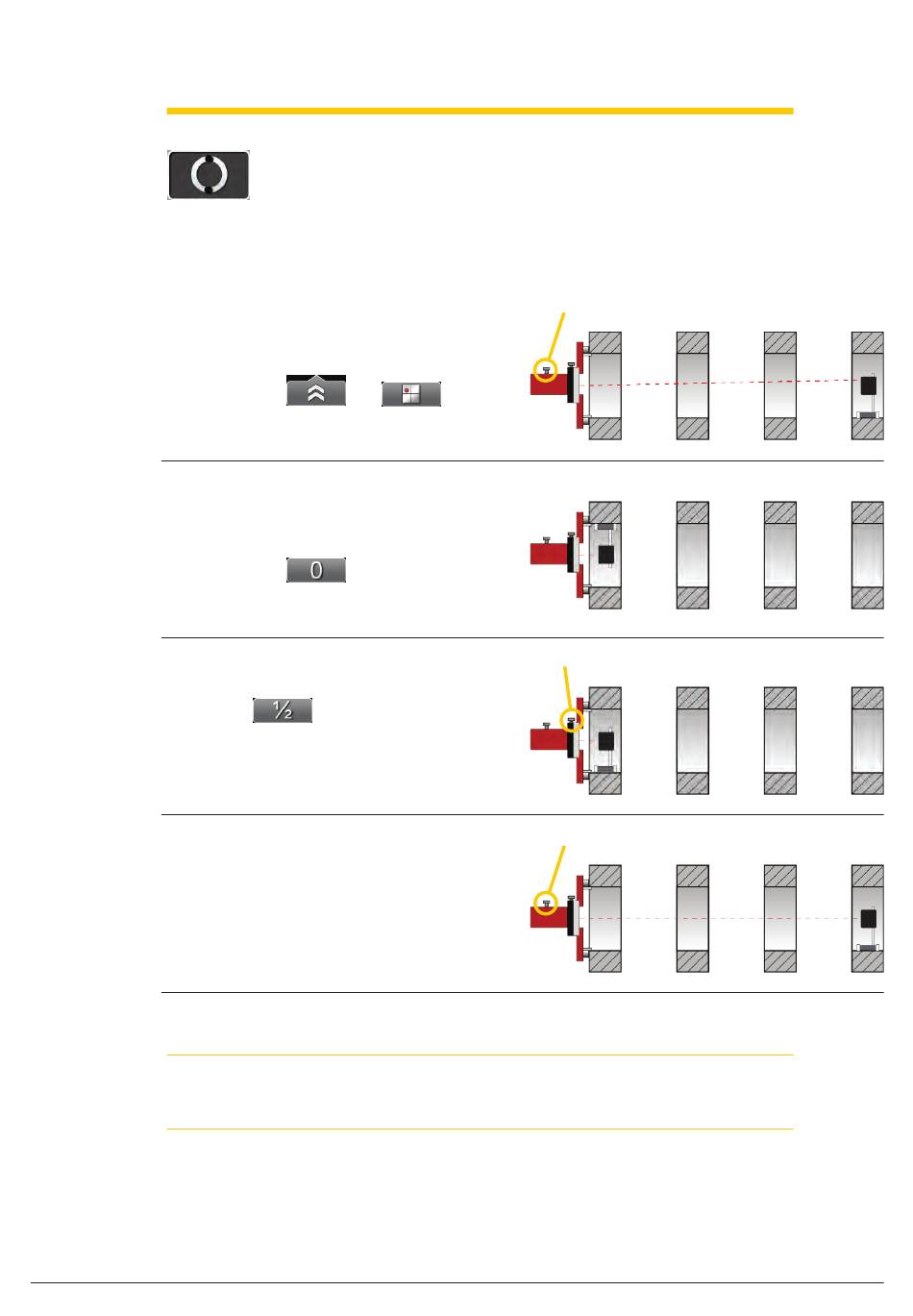

Grobjustierung
Verwenden Sie das Programm Werte oder ein Ziel.
Zielausrichtung
1. Positionieren Sie den Detektor möglichst weit
vom Lasersender entfernt.
2. Wählen Sie
Ziel zu öffnen. Richten Sie den Laser auf die
Mitte des Ziels aus.
Auf Null setzen
3. Positionieren Sie den Detektor nahe am La-
sersender, auf 12 Uhr.
4. Wählen Sie
zu setzen.
Versatz justieren
5. Drehen Sie den Detektor auf 6 Uhr und wäh-
len Sie
, um den Wert zu halbieren.
6. Justieren Sie die V- und H-Versatzwerte auf ±
0,5 mm.
Winkel justieren
7. Bewegen Sie den Detektor in die am weites-
ten vom Lasersender entfernte Position.
8. Justieren Sie die V- und H-Winkelwerte auf ±
0,5 mm.
Hinweis!
Die M-Einheit kann zusammen mit einem Lasersender als Detektor verwendet werden.
Die S-Einheit darf für diesen Zweck nicht verwendet werden.
und
, um das
, um den Wert auf Null
Verwenden Sie diese Schraube, um den Laserstrahl auf die Mitte
des Ziels auszurichten.
Auf Null setzen
Verwenden Sie diese Schraube, um die Versatzwerte anzu-
passen.
Verwenden Sie diese Schraube, um die Winkelwerte anzupas-
sen.
