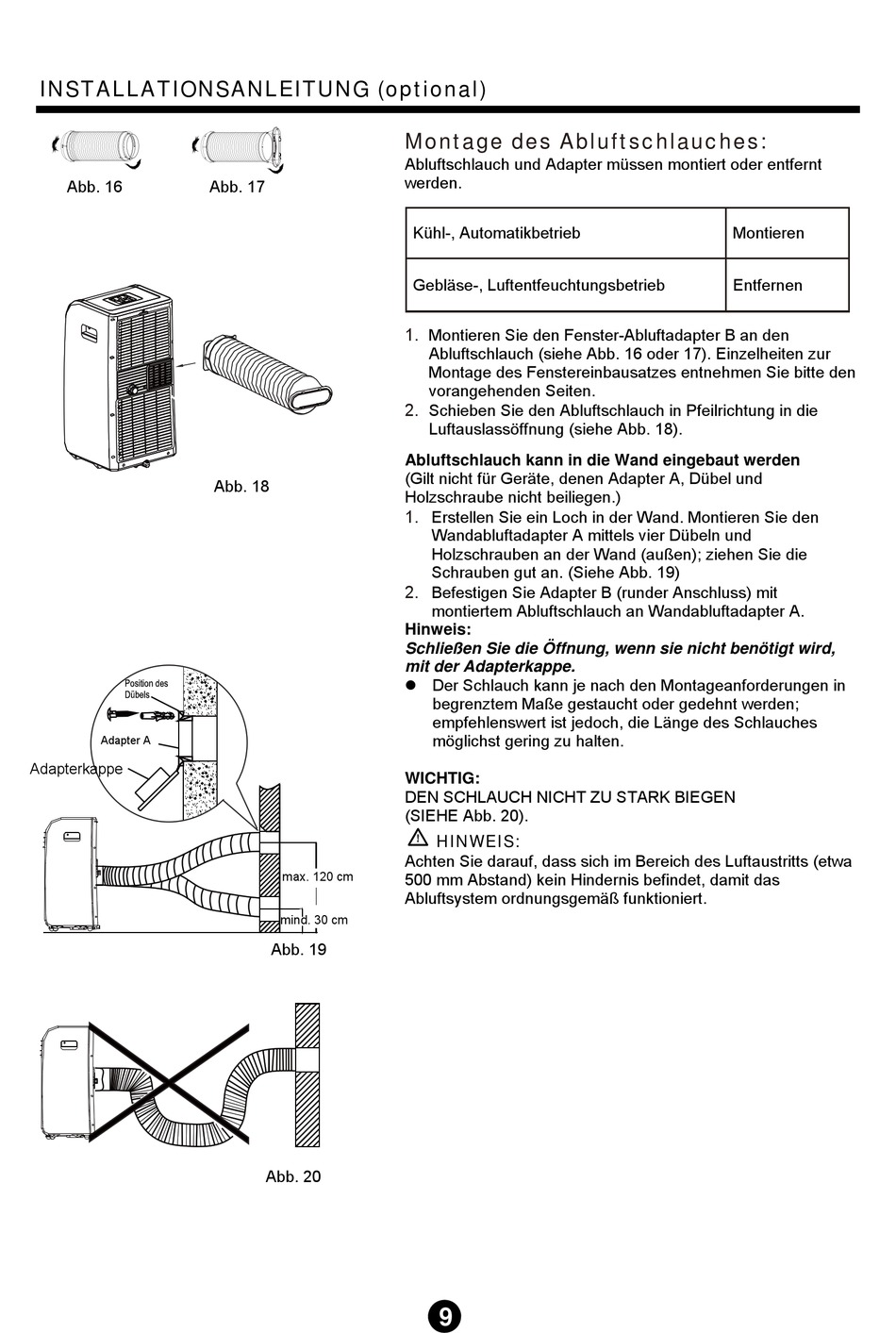

INSTALLATIONSANLEITUNG (optional)
Abb. 16
Adapter A
Adapterkappe
Abb. 17
Abb. 18
max. 120 cm
mind. 30 cm
Abb. 19
Abb. 20
Montage des Abluftschlauches:
Abluftschlauch und Adapter müssen montiert oder entfernt
werden.
Kühl-, Automatikbetrieb
Gebläse-, Luftentfeuchtungsbetrieb
1.
Montieren Sie den Fenster-Abluftadapter B an den
Abluftschlauch (siehe Abb. 16 oder 17). Einzelheiten zur
Montage des Fenstereinbausatzes entnehmen Sie bitte den
vorangehenden Seiten.
2.
Schieben Sie den Abluftschlauch in Pfeilrichtung in die
Luftauslassöffnung (siehe Abb. 18).
Abluftschlauch kann in die Wand eingebaut werden
(Gilt nicht für Geräte, denen Adapter A, Dübel und
Holzschraube nicht beiliegen.)
1.
Erstellen Sie ein Loch in der Wand. Montieren Sie den
Wandabluftadapter A mittels vier Dübeln und
Holzschrauben an der Wand (außen); ziehen Sie die
Schrauben gut an. (Siehe Abb. 19)
2.
Befestigen Sie Adapter B (runder Anschluss) mit
montiertem Abluftschlauch an Wandabluftadapter A.
Hinweis:
Schließen Sie die Öffnung, wenn sie nicht benötigt wird,
mit der Adapterkappe.
Der Schlauch kann je nach den Montageanforderungen in
begrenztem Maße gestaucht oder gedehnt werden;
empfehlenswert ist jedoch, die Länge des Schlauches
möglichst gering zu halten.
WICHTIG:
DEN SCHLAUCH NICHT ZU STARK BIEGEN
(SIEHE Abb. 20).
HINWEIS:
Achten Sie darauf, dass sich im Bereich des Luftaustritts (etwa
500 mm Abstand) kein Hindernis befindet, damit das
Abluftsystem ordnungsgemäß funktioniert.
9
Montieren
Entfernen
