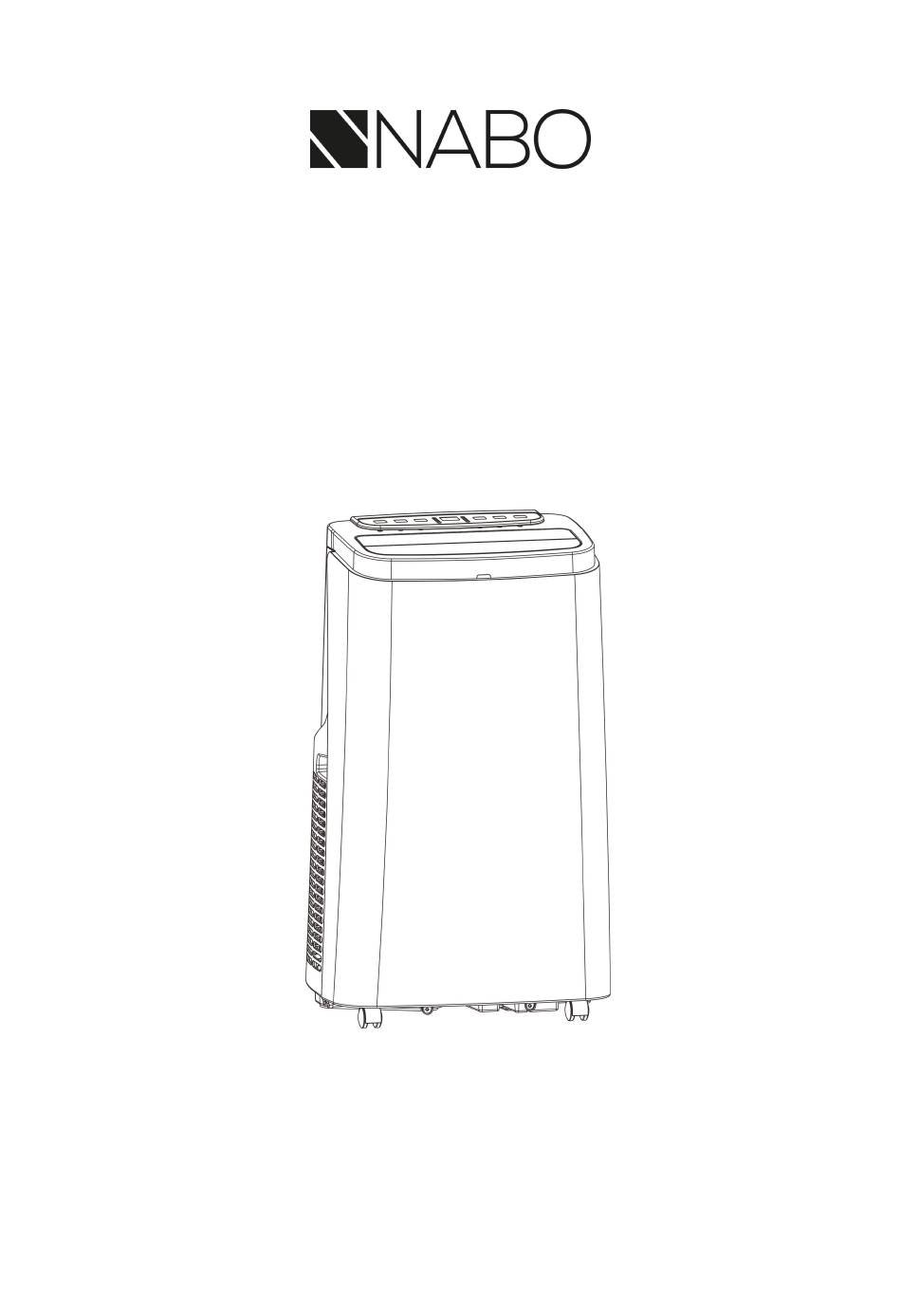

- Seite 1 Seite:1/17 KA 12500 Lokale Klimaanlage Gebrauchsanweisung Zusammenstellung： Prüfung： Genehmigung：...
-
Seite 2: Inhaltsverzeichnis
Bitte lesen Sie die Gebrauchsanweisung vor Gebrauch und Reparatur sorgfältig durch. Die Zeichnungen in diesem Handbuch stimmen möglicherweise nicht mit den tatsächlichen physischen Objekten überein. Bitte beachten Sie die physischen Objekte. MODELL: NABO KA 12500 Baytronic HandelsgmbH Harterfeldweg 4 | A-4481 Asten www.nabo.at... -
Seite 3: Zu Beachten
Seite:3/17 Zu Beachten Warnungshinweise: Keine Gegenstände, außer den vom Hersteller erlaubten, zur Beschleunigung des Abtauprozesses verwenden. Das Gerät sollte nur in Räumen ohne dauernde Zündquellen (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder einen Elektroheizer) aufbewahrt werden. Nicht anbohren oder anbrennen. Denken Sie daran, dass Kältemittel geruchlos sind Das Gerät darf nur in Räumen betrieben werden, die größer als 12 m²... - Seite 4 Seite:4/17 Stecken Sie keine Gegenstände in den Luftein- und -auslass der Klimaanlage. Halten Sie den Luftein- und -auslass von Hindernissen. Bei der Verlegung von Abflussrohren ist darauf zu achten, dass die Abflussrohre richtig angeschlossen und nicht verzogen oder gebogen sind. Zupfen Sie bei der Anpassung der oberen und unteren Windleitstreifen des Luftauslasses diese vorsichtig mit den zupfen, um eine Beschädigung der Windleitstreifen zu vermeiden.
-
Seite 5: Eigenschaften Und Komponenten
Seite:5/17 Die maximale Anzahl von Geräten oder Anlagenteilen, die zusammen aufbewahrt warden, wird von den örtlichen Bestimmungen festgelegt. Eigenschaften und Komponenten 1. Eigenschaften Brandneues Erscheinungsbild, kompakte Struktur, glatte Linien, einfache und großzügige Form. Funktionen Kühlung, Entfeuchtung, Luftzufuhr und kontinuierliche Entwässerung Die Outdoor-Schnittstelle ist hoch eingestellt, um die Montage der Anlage und den glatten Abfluss der Wärmeleitung aufrecht zu erhalten. -
Seite 6: Kontrolleinstellungen
Seite:6/17 III. Kontrolleinstellungen 1. Bedienungsanweisungen für das Bedienfeld 1 ） Bedienfeld: 1. Wenn das Gerät zum ersten Mal eingeschaltet wird, spielt der Summer eine Einschaltmusik ab und das Gerät begibt sich in den Standby-Modus. 2. Netztaste: Drücken Sie die Taste, um das Gerät ein- und auszuschalten. Ist das Gerät eingeschaltet, drücken Sie die Taste, um das Gerät auszuschalten, und umgekehrt. -
Seite 7: Schutzfunktionen
Seite:7/17 Drücken Sie im Kühlmodus die RAUF- und die Lüftertaste, um den Schlafmodus einzuschalten, dann arbeitet das Gerät leise im Energiesparmodus. 2. Bedienung der Fernbedienung So sieht die Fernbedienung aus: Die Fernbedienung verfügt über die folgenden Tasten: 1. Netztaste: Drücken Sie , um das Gerät ein- oder auszuschalten. -
Seite 8: Installation Und Einstellung
Seite:8/17 Maschine oder Wasserablauf Kanalisation oder einem anderen Entwässerungsbereich verbindet, verlegen, um das Wasser zu entleeren (Details siehe Anweisungen zum Ablaufen am Ende dieses Kapitels). Nach dem Entleeren des Wassers kehrt das Gerät automatisch in den Ausgangszustand zurück. 3.3. Automatische Abtauung (Kühlmodelle haben diese Funktion): Die Maschine verfügt über eine automatische Abtauung, die durch eine Vier-Wege-Ventilumschaltung erreicht werden kann. -
Seite 9: Einbau Des Gehäuses
Seite:9/17 Abbildung 2 Abbildung 3 1.3 Einbau des Gehäuses 1) Bewegen Sie die Maschine mit eingebautem Wärmerohr und Armaturen vor dem Fenster, und der Abstand zwischen Gehäuse und Wänden oder anderen Gegenständen muss mindestens 50 cm betragen (wie in Abb.4 dargestellt). Abbildung 4 Verlängern Abluftrohr... -
Seite 10: Anweisungen Zum Ablaufen
Seite:10/17 durch andere Schläuche, da dies zu Fehlfunktionen führen kann. Die Abluftanlage darf nicht blockiert sein, da es sonst zu Überhitzungen kommen kann. VI. Anweisungen zum Ablaufen Diese Maschine hat zwei Entwässerungsmethoden: manuelle Entwässerung und kontinuierliche Entwässerung. 1. Manuelle Entwässerung 1) Wenn die Maschine voll ist, stoppt sie. -
Seite 11: Lagerung Des Gerätes
Seite:11/17 2. Filtersieb reinigen Wenn das Filtersieb mit Staub verstopft ist und die Wirksamkeit der Klimaanlage beeinträchtigt wird, reinigen Sie das Filtersieb alle zwei Wochen. 3. Oberen Siebrahmen reinigen 1) Lösen Sie die Schraube, die das EVA-Filternetz und die Rückwand fixiert mit einem Schraubendreher, und nehmen Sie das EVA-Filternetz. -
Seite 12: Problembehebung
Seite:12/17 3. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und wickeln Sie das Netzkabel um den Wickelstift; setzen Sie den Wasserstecker und die Ablaufabdeckung ein. 4. Entfernen Sie das Abluftrohr und bewahren Sie es ordnungsgemäß auf. 5. Decken Sie die Klimaanlage mit einem Plastikbeutel ab. Stellen Sie die Klimaanlage an einem trockenen Ort auf, bewahren Sie sie außerhalb der Reichweite von Kindern auf und ergreifen Sie Maßnahmen zur Staubbekämpfung. - Seite 13 Seite:13/17 • Wenn ein indirektes System verwendet wird, ist der Sekundärkreis auf das Vorhandensein von Kältemittel zu überprüfen. • Aufschriften und Symbole müssen immer gut sicht- und lesbar sein. Wenn sie unleserlich sind, müssen sie ersetzt werden. • Kältemittelführende Rohrleitungen oder Bauteile müssen so angebracht sein, dass sie nicht mit Substanzen in Berührung kommen, die Korrosion verursachen können, es sei denn, sie sind aus korrosionsresistenten Materialien oder zuverlässig gegen Korrosion geschützt.
- Seite 14 Seite:14/17 Umständen nicht die erforderliche Empfindlichkeit oder müssen auf den entsprechenden Bereich kalibriert werden (Kältemitteldetektoren sollten in einer kältemittelfreien Umgebung kalibriert werden). Es sicherzustellen, dass der Kältemitteldetektor keine potenzielle Zündquelle und für das zu detektierende Kältemittel geeignet ist. Lecksuchgeräte sind auf einen Prozentsatz der UEG einzustellen und auf das verwendete Kältemittel zu kalibrieren.
- Seite 15 Seite:15/17 Entsorgungsstation und Kältemittelflaschen den entsprechenden Richtlinien genügen. d) Führen Sie einen Pump-down-Zyklus durch, wenn möglich. e) Wenn ein Vakuum nicht erreicht werden kann, saugen Sie über eine Sammelleitung ab, so dass Kältemittel aus allen Teilen der Anlage entfernt werden kann. f) Stellen Sie sicher, dass die Kältemittelflasche vor Beginn der Absaugung auf der Waage steht.
- Seite 16 Seite:16/17 IX. Problembehebung Reparieren oder demontieren Sie die Klimaanlage nicht selbst. Eine unqualifizierte Reparatur führt dazu, dass die Garantie ihre Gültigkeit verliert, und kann zu Schäden an Benutzern oder deren Eigenschaften führen. Probleme Gründe Lösungen Es gibt keinen Strom. Schalten Sie es ein, nachdem Sie es an eine Steckdose Strom...
-
Seite 17: Anhang
Die maximale Dosierung des Kältemittels beträgt 150 Gramm. Dieses Handbuch finden Sie auch unter www.nabo.at Konformitätserklärung: Hiermit erklärt der Hersteller, dass sich das Gerät NABO KA 1200 in Übereinstimmung mit den folgenden Anforderungen befindet: Europäische Niederspannungsrichtlinie 2014/35/EU EU-Richtlinie für elektromagnetische Verträglichkeit 2014/30/EU Ökodesign Richtlinie 2009/125/EG...
