Nabo KA 7001 Bedienungsanleitung
Mobile klimaanlage
Verwandte Anleitungen für Nabo KA 7001
Inhaltszusammenfassung für Nabo KA 7001
- Seite 1 Mobile Klimaanlage Lokale Klimaanlagen Bedienungsanleitung Originalbedienungsanleitung KA 7001 (mit Kältemittel R290) LESEN SIE DIESE ANLEITUNGEN DURCH UND BEWAHREN SIE SIE ANSCHLIESSEND GUT AUF...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. BEVOR SIE BEGINNEN 2. FÜR IHRE SICHERHEIT 3. PRODUKTÜBERBLICK 4. INSTALLATION 5. BEDIENUNGSHINWEISE 6. REINIGUNG UND PFLEGE 7. PROBLEMLÖSUNGEN 8. STILLLEGUNG... -
Seite 3: Produktbeschreibung
1. BEVOR SIE BEGINNEN 1.1 PRODUKTBESCHREIBUNG Unsere leistungsstarken mobilen Klimaanlagen sind ausgezeichnete Kühllösungen für Einzelzimmer und erzeugen eine komfortable Atmosphäre in Ihrer Umgebung. Sie besitzen darüber hinaus für die Luftzirkulation und Entfernung von Feuchtigkeit aus der Luft eine Ventilator- und Luftentfeuchterfunktion. Sie sind geschlossene Systeme, die keine dauerhafte Installation erfordern, wodurch Sie sie dort aufstellen können, wo Sie sie am meisten benötigen. - Seite 4 Lesen Sie die BEDIENUNGSANLEITUNG vor der Inbetriebnahme sorgfältig durch. Weitere Informationen finden Sie in der BEDIENUNGSANLEITUNG, dem WARTUNGSHANDBUCH usw. Es ist notwendig, dass das Wartungspersonal die BEDIENUNGSANLEITUNG und das WARTUNGSHANDBUCH vor der Inbetriebnahme gründlich durchliest.
-
Seite 5: Nachstehendes Sollte Aus Sicherheitsgründen Immer Befolgt Werden
NACHSTEHENDES SOLLTE AUS SICHERHEITSGRÜNDEN IMMER BEFOLGT WERDEN Dieses Gerät ist für die Benutzung durch Fachkräfte oder geschulte Benutzer/-innen in Geschäften, in der Leichtindustrie und in landwirtschaftlichen Betrieben oder für die gewerbliche Nutzung durch Laien bestimmt. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder unzureichenden Erfahrungen und Kenntnissen benutzt werden, wenn sie beaufsichtigt werden... - Seite 6 Sie sofort alle Personen aus dem Geschäft und lüften Sie den Raum gründlich. Setzen Sie sich anschließend mit der lokalen Feuerwehr in Verbindung und teilen Sie ihr mit, dass ein Propangasleck gefunden wurde. Lassen Sie solange keine Person in den Raum zurückkehren, solange kein/-e Servicetechniker/-in eingetroffen ist und die sichere Rückkehrmöglichkeit in den Raum bestätigt hat.
-
Seite 7: Für Ihre Sicherheit
2. FÜR IHRE SICHERHEIT Ihre Sicherheit ist für uns am wichtigsten! Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und verstehen Sie sie ganz, bevor Sie das Gerät WARNUNG in Betrieb nehmen. 2.1 OPERATIVE SICHERHEITSMASSNAHMEN WARNUNG – Zur Verringerung des Risikos von Feuer, elektrischem Schock, Personenverletzungen und Sachbeschädigungen: ... - Seite 8 Ziehen Sie den Netzstecker nicht aus der Netzsteckdose, wenn das Gerät in Betrieb ist. Ziehen Sie den Netzstecker nicht durch Ziehen am Netzkabel aus der Netzsteckdose. Benutzen Sie weder ein Verlängerungskabel noch einen Adapterstecker. Stellen Sie keine Gegenstände auf das Gerät. ...
- Seite 9 Das Gerät muss so gelagert werden, dass es vor mechanischer Beschädigung geschützt ist. Zerlegen oder verbrennen Sie es nicht, auch nicht am Ende seiner Lebensdauer. Seien Sie sich bewusst, dass Kältemittel geruchlos sein können. Eine Verrohrung muss vor physikalischer Beschädigung geschützt sein und darf nicht in nicht belüfteten Bereichen installiert werden, wenn diese kleiner als 7m²...
-
Seite 10: Sicherheitsmassnahmen Bei Der Wartung
2.2 SICHERHEITSMASSNAHMEN BEI DER WARTUNG Bitte befolgen Sie bei der Wartung eines Geräts mit R290 die nachstehenden Sicherheitsmaßnahmen. 2.2.1 Überprüfungen im Raum Vor dem Beginn von Arbeiten an Systemen, die entflammbare Kältemittel enthalten, muss eine Sicherheitsüberprüfung durchgeführt werden, um sicherzustellen, dass die Gefahr des Entzündens minimiert ist. Bei Reparaturarbeiten am Kältesystem müssen die nachstehenden Sicherheitsmaßnahmen erfüllt sein, bevor mit der Arbeit am Kältesystem begonnen wird. -
Seite 11: Vorhandensein Von Feuerlöschgeräten
2.2.5 Vorhandensein von Feuerlöschgeräten Sobald Wärmearbeiten am Kühlgerät oder irgendwelchen verbundenen Teilen ausgeführt werden, muss eine geeignete Feuerlöschausrüstung in greifbarer Nähe vorhanden sein. Ein Trockenpulver- oder CO2-Feuerlöscher muss in unmittelbarer Nähe zum Arbeitsbereich bereitgestellt sein. 2.2.6 Keine Zündquellen Keine Person, die Arbeiten am Kältesystem ausführt, die mit Rohren in Zusammenhang stehen, die Kältemittel enthalten oder enthielten, darf irgendeine Zündquelle benutzen, weil dies zur Explosions- und Brandgefahr führen kann. -
Seite 12: Überprüfung Elektrischer Komponenten
Die nachstehenden Überprüfungen müssen bei der Installation bei Verwendung entflammbarer Kältemittel durchgeführt werden: – Überprüfung, dass die Füllmenge der Größe des Raums entspricht, in dem die Teile installiert werden, die Kältemittel enthalten; – Überprüfung, dass die Ventilationseinrichtung und Auslässe angemessen arbeiten und nicht blockiert werden; –... - Seite 13 – Überprüfung, dass die Kondensatoren entladen sind: Das ist auf eine sichere Art und Weise durchzuführen, um einer möglichen Funkenbildung vorzubeugen; – Überprüfung, dass keine spannungsführenden Komponenten und Leitungen während des Ladens, Wiederherstellens oder Säuberns des Systems freiliegen; – Überprüfung, dass weiterhin eine Erdung vorhanden ist. ACHTUNG! Installieren Sie das Gerät in Räumen größer 7m².
-
Seite 14: Produktdarstellung

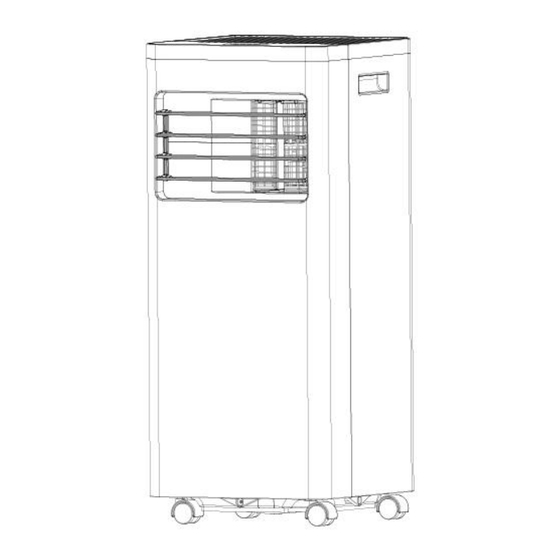

3. PRODUKTÜBERBLICK 3.1 PRODUKTDARSTELLUNG Lufteinlass mit Bedienfeld Drainageöffnung Luftfilter Luftauslass mit einstellbaren Laufrolle Abluft Lamellen Tragegriff Hinweis: Die Abbildung dient lediglich als Referenz. Bitte beziehen Sie sich für Einzelheiten auf das tatsächliche Produkt. -
Seite 15: Eigenschaften
3.2 EIGENSCHAFTEN Hochleistung bei kompakter Abmessung mit Ventilator-, Kühl- und Luftentfeuchterfunktion. Temperatureinstellung und Temperaturanzeige Digitales LED-Display Elektronische Regelung mit integriertem Timer und Nachtmodus Selbstverdampfendes System für bessere Effizienz Automatisches Abschalten bei voller Auffangwanne Automatischer Neustart nach einem Stromausfall ... -
Seite 16: Auspacken
4. INSTALLATION 4.1 AUSPACKEN Öffnen Sie den Karton und nehmen Sie das Gerät und das Zubehör heraus. Überprüfen Sie das Gerät nach dem Auspacken auf Beschädigungen oder Kratzer. Zubehör: 1. Abluftschlauch 2. Schlauchanschlussstutzen 3. Fenstermontagesatzadapter ... -
Seite 17: Auswählen Des Aufstellortes
4.2 Auswählen des Aufstellortes Wenn das Gerät mehr als 45° angekippt war, dann lassen Sie es mindestens 24 Stunden lang aufrecht stehen, bevor Sie es in Betrieb nehmen. Stellen Sie das Gerät auf einer stabilen und ebenen Oberfläche an einer Stelle mit mindestens 50 cm Freiraum um das Produkt herum zur Sicherstellung einer... - Seite 18 HINWEIS! Der Hersteller kann weitere geeignete Beispiele geben oder zusätzliche Informationen zum Geruch von Kältemittel bereitstellen.
-
Seite 19: Installieren Des Abluftschlauches
4.3 INSTALLIEREN DES ABLUFTSCHLAUCHES Die von der Klimaanlage kommende Verunreinigungen und Feuchtigkeit enthaltene Abluft muss nach außen abgeleitet werden, damit diese den Raum verlassen kann. Ersetzen oder verlängern Sie den Abluftschlauch nicht, weil hierdurch die Effizienz des Geräts verringert und im schlimmsten Fall aufgrund eines zu geringen Gegendruckes das Gerät abgeschaltet wird. - Seite 20 Schritt 4: Schließen Sie Ihr Fenster, um den Fenstermontagesatz zu fixieren. Es ist wichtig, dass der Fenstermontagesatz fest sitzt. Sichern Sie ihn bei Bedarf mit Gewebeklebeband. Für maximale Effizienz ist es empfehlenswert, den Freiraum zwischen Adapter und den Fensterseiten abzudichten. Schritt 5: Schließen Sie den Schlauchanschlussstutzen am Abluftauslass des Geräts an.
- Seite 21 Schritt 6: Passen Sie die Länge des flexiblen Abluftschlauches an. vermeiden Sie dabei jedoch Knicke im Abluftschlauch. Stecken Sie anschließend den Netzstecker in eine nahegelegene Netzsteckdose. Schritt 7: Richten Sie die Lamellen des Luftauslasses aus und schalten Sie danach das Gerät ein.
-
Seite 22: Bedienungshinweise
5. BEDIENUNGSHINWEISE 5.1 BEDIENFELD UND DISPLAY Drücken Sie diese Taste, um das Gerät ein- oder POWER auszuschalten. Drücken Sie diese Taste, um zwischen den MODE Betriebsmodi Ventilator, Kühler Luftentfeuchter umzuschalten. Drücken Sie diese Taste, um zwischen der SPEED Ventilatorgeschwindigkeit HIGH umzuschalten. - Seite 23 Drücken Sie diese Taste, um die Kindersicherung LOCK zu aktivieren oder zu deaktivieren. 1. Hohe 2. Niedrige 3. Timer Ventilatorge- Ventilatorge- schwindigkeit schwindigkeit 4. Luftentfeuchter- 5. Kühlermodus 6. Ventilatormodus modus 7. Nachtmodus 8. Tastensperre 9. Anzeigefenster...
-
Seite 24: Fernbedienung
5.2 FERNBEDIENUNG... -
Seite 25: Einstellungen
5.3 EINSTELLUNGEN 5.3.1 Starten und Stoppen Drücken Sie die POWER-Taste, um das Gerät einzuschalten. Drücken Sie die MODE-Taste, um den gewünschten Betriebsmodus einzustellen. Drücken Sie die POWER-Taste erneut, um das Gerät auszuschalten. 5.3.2 Betriebsmodus Dieses Gerät besitzt vier Betriebsmodi: Ventilator, Kühler, Luftentfeuchter und Nacht. -
Seite 26: Nachtmodus
C. Luftentfeuchten Ihres Raumes Drücken Sie die MODE-Taste auf dem Bedienfeld oder auf der Fernbedienung solange, bis die Luftentfeuchter-LED leuchtet. In diesem Modus kann die Ventilatorgeschwindigkeit nicht geändert werden. In diesem Modus sollte der/die Benutzer/-in an der sich am Gerät unten befindlichen Drainageöffnung einen Drainageschlauch anschließen. -
Seite 27: Timereinstellung (1 - 24 H)
5.3.3 TIMEREINSTELLUNG (1 – 24 h): Es gibt 2 Verwendungsmethoden für den Timer: Drücken Sie mehrmals die Up- Ausschalten des Drücken Sie die Timer- oder Down-Taste, Geräts Taste, um die um die Zeit für das (wenn das Gerät Timerfunktion zu verzögerte aktivieren. -
Seite 28: Überlastschutz
B. Die Klimaanlage besitzt eine automatische Entfrosterfunktion. Nach dem Entfrosten wechselt die Klimaanlage wieder zurück in ihren normalen Betriebsmodus. 5.3.5 Überlastschutz Nach einer Stromunterbrechung startet der Kompressor zum Schutz des Kompressors mit einer 3 minütigen Verzögerung. - Seite 29 5.4 DRAINAGE Selbstverdampfendes System Das selbstverdampfende System benutzt das angesammelte Wasser, um für bessere Effizienz die Kühlerspiralen zu kühlen. Im Kühlmodus ist es nicht notwendig, die Auffangwanne zu entleeren. Das ist nur im Luftentfeuchtermodus und bei Vorhandensein einer hohen Luftfeuchtigkeit notwendig.
-
Seite 30: Reinigung Und Pflege
Wasser. Bei Missachtung kann Luft im Drainageschlauch eingeschlossen werden. Vermeiden des Rückfließens von Wasser • Neigen Sie den Drainageschlauch in Richtung Boden, weil der Unterdruck der Auffangwanne groß ist. Der Neigungswinkel sollte dabei möglichst mehr als 20° betragen. • Verlegen Sie den Schlauch gerade, um ein ungehindertes Fließen innerhalb des Drainageschlauches sicherzustellen. - Seite 31 Abb. 2. Den Luftfilter unter Abb. 1. Das Gerät ausschalten und fließendem Wasser abspülen. die zwei Luftfilter herausnehmen. Achtung!!! Berühren Sie die Verdampferoberfläche nicht mit der bloßen Hand. Missachtung kann zu Schnittverletzungen führen.
-
Seite 32: Allgemeine Maßnahmen
6.2 REINIGEN DES KÄLTEMITTELS Allgemeine Maßnahmen: 1. Das Gas bzw. die Dämpfe sind schwerer als Luft. Sie können sich an geeigneten Stellen ansammeln; besonders über dem Boden oder in Vertiefungen unterhalb der Bodenebene. 2. Beseitigen Sie jede mögliche Funkenquelle. 3. Benutzen Sie eine geeignete persönliche Schutzausrüstung (PPE). 4. -
Seite 33: Problemlösungen
7. PROBLEMLÖSUNGEN Erscheinung Inspektion Lösung Stecken Sie den Überprüfen Sie den Netzstecker ordnungsgemäßen ordnungsgemäß in eine Stromanschluss. Netzsteckdose. Entleeren Sie die Das Gerät Auffangwanne, indem Überprüfen Sie, ob auf dem Sie den Gummistopfen arbeitet nicht. Display „Ft“ angezeigt wird. des Drainageausganges herausziehen. - Seite 34 Untergrund auf. Überprüfen Sie auf lose, Fixieren und sichern Sie schwingende Teile. diese Teile. Diese Geräusche Fließgeräusche wie das Plätschern entstehen durch den von Wasser. Kältemittelfluss. Das ist normal. Überprüfen Sie die Kommunikationsfehler zwischen Verkabelung der der Hauptplatine und der Displayplatine auf...
-
Seite 35: Entsorgung
8. STILLLEGUNG 8.1 LAGERUNG Langzeitaufbewahrung – Wenn Sie das Gerät für längere Zeit (länger als einige Wochen) nicht benutzen, dann ist es empfehlenswert, das Gerät zu reinigen und vollständig trocknen zu lassen. Bitte folgen Sie zum Aufbewahren den nachstehenden Schritten: Trennen Sie das Gerät vom Stromnetz und anschließend die Abluftschlauchverbindung zwischen Fenstermontagesatz und Gerät. - Seite 36 Dieses Gerät entspricht den gesetzlichen Anforderungen und wurde unter ständigen Qualitätskontrollen gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten. Die vollständige Konformitätserklärung finden Sie unter www.nabo.at Entsorgung Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik Altgeräte entsorgen.
