Vor der Montage und Erstinbetriebnahme unbedingt die
Sicherheitshinweise in der Bedienungsanleitung beachten!
ACHTUNG
Stellen Sie sicher, dass das Elmasteam ausgeschaltet ist.

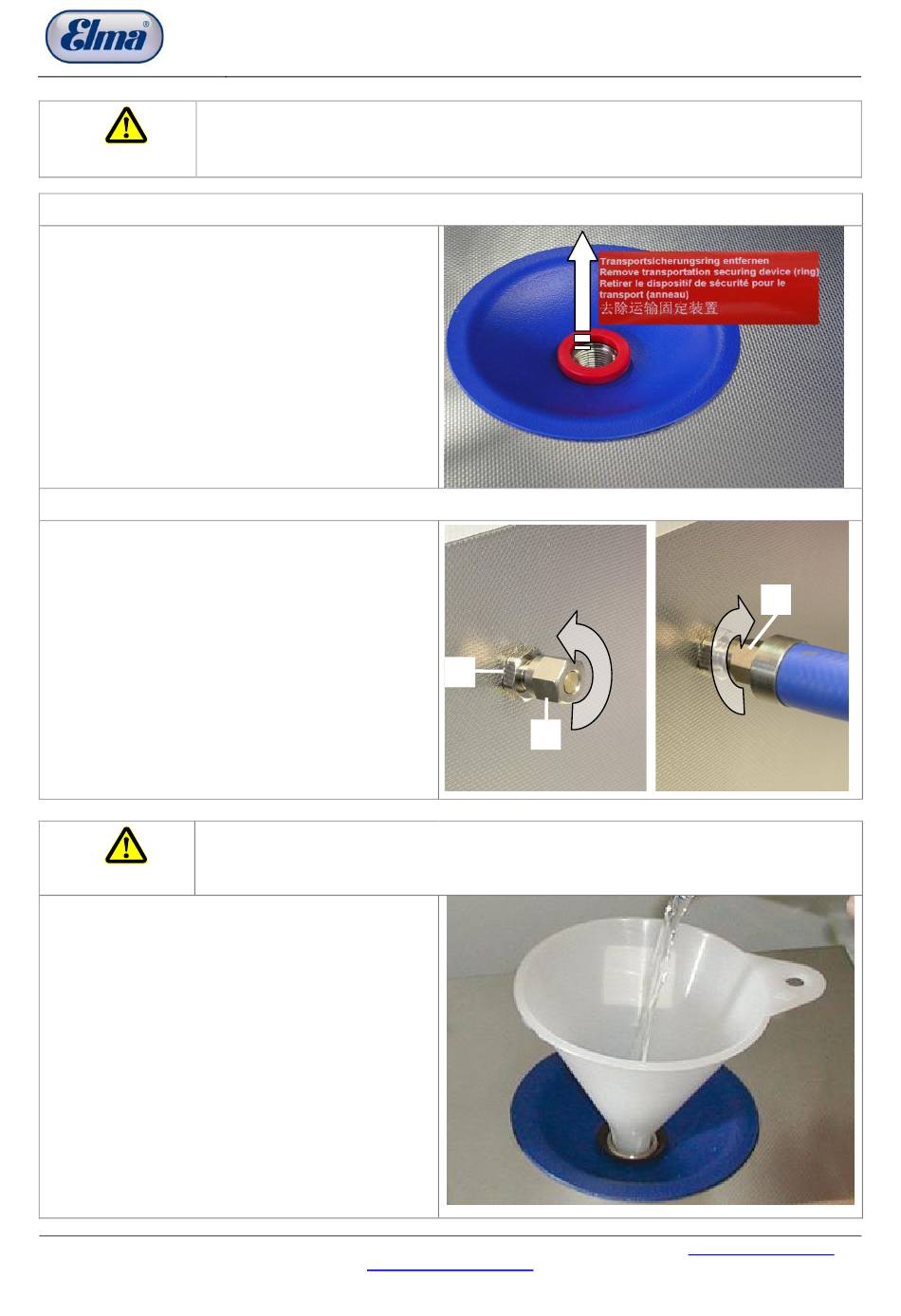

Transportsicherung entfernen
1. Das Gerät wird mit einem
Transportsicherungsring (roter Kunststoffring)
am Einfüllstutzen geliefert.
2. Entfernen Sie den Transportsicherungsring.
3. Bewahren Sie den Transportsicherungsring für
weitere Transporte auf.
Montage feste Düse (Option)
1. Öffnen und entfernen Sie die Blindschraube (A)
(im Gegenuhrzeigersinn) an der Vorderseite
des Gerätes mit einem Gabelschlüssel
(SW 12 mm). Halten Sie dabei die Kontermutter
(B) mit einem Gabelschlüssel (SW 14) fest.
2. Positionieren Sie die feste Düse exakt
rechtwinklig auf den Anschluss-Stutzen.
Der Auslass der Düse muss senkrecht nach
unten zeigen.
3. Schrauben Sie die Mutter (C) mit einem
Gabelschlüssel im Uhrzeigersinn fest.
4. Prüfen Sie, ob die Mutter korrekt angezogen ist
und die Düse mit dem Auslass senkrecht nach
unten fixiert ist.
Geräte mit Pumpe: Gefahr eines Pumpenschadens durch Trockenlauf!
Schalten Sie das Gerät nur ein, wenn die Pumpe an einer Wasserversorgung
ACHTUNG
angeschlossen ist.
Füllen Sie vor dem Einschalten mindestens
2 Liter Wasser in das Gerät, auch bei Geräten mit
Pumpe.
Elma GmbH & Co KG Kolpingstr. 1-7 D-78224 Singen Tel. +49 (0) 7731 / 882-0 Fax +49 (0) 7731 / 882-266
Kurzanleitung Erstinbetriebnahme
B
www.elma-ultrasonic.com

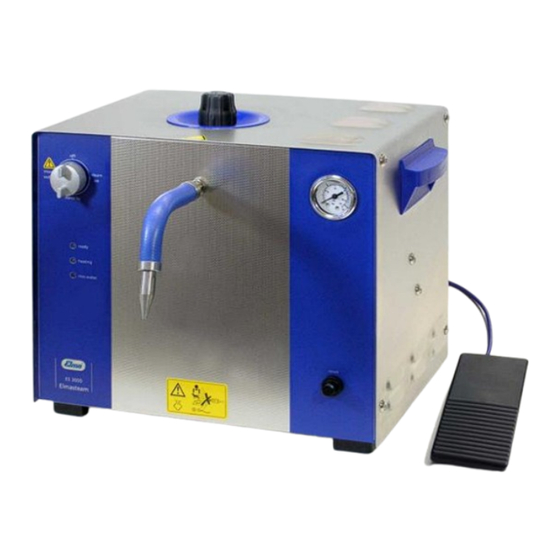

Elmasteam 3000 / 5000
A
info@elma-ultrasonic.com
C
