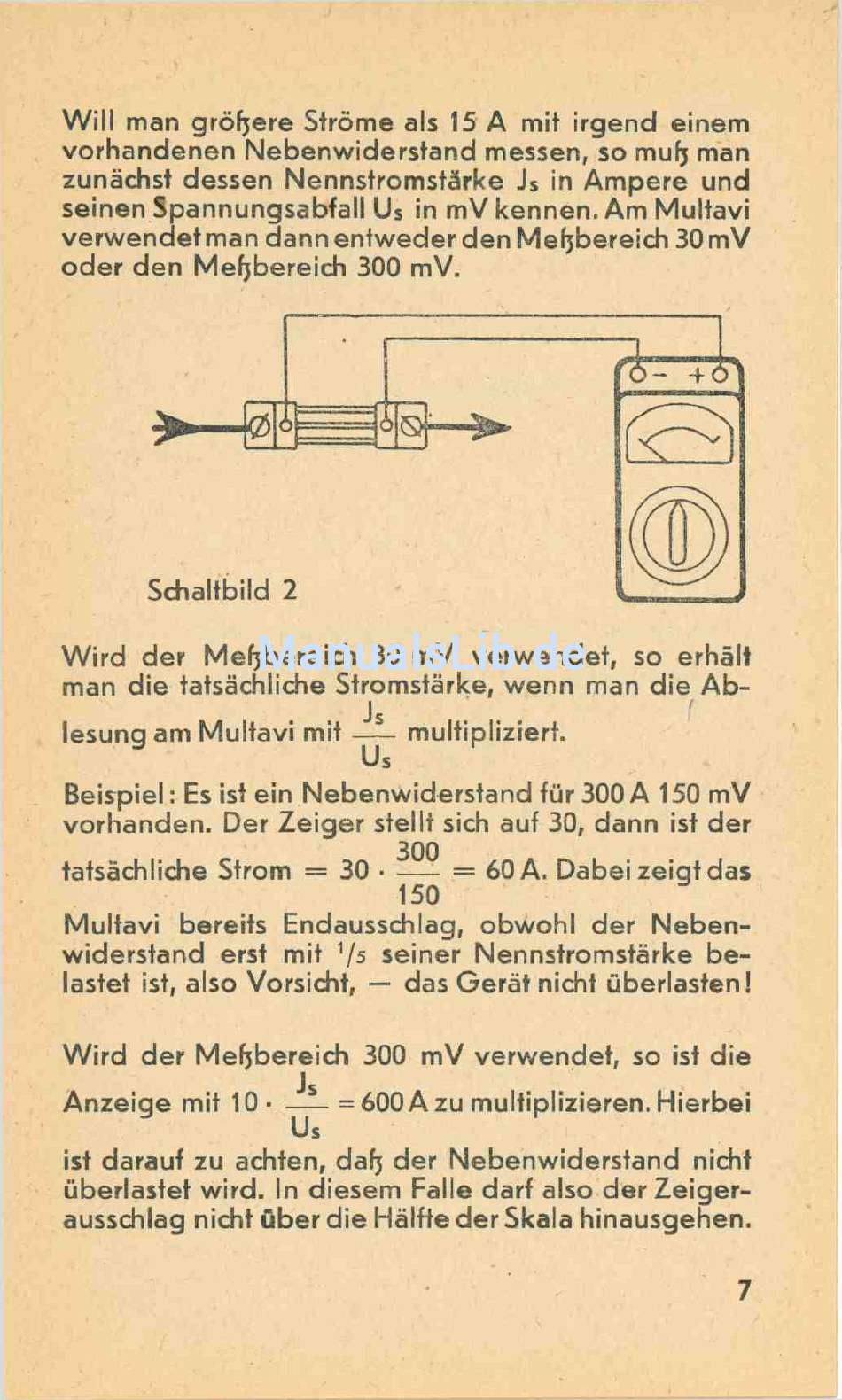

W ill man größere Ströme als 15 A mit irgend einem
vorhandenen N ebenw iderstand messen, so muß man
zunächst dessen Nennstrom stärke Js in A m pere und
seinen Spannungsabfall Us in mV kennen. Am M ultavi
v e rw e n d e t man dann entw eder den Meßbereich 30 mV
od e r den M eßbereich 300 mV.
W ird der M eßbereich 30 mV verw endet, so erhält
man d ie tatsächliche Stromstärke, wenn man die A b
lesung am M ultavi mit — — m ultipliziert.
Beispiel: Es ist ein Nebenw iderstand für 300 A 150 mV
vorhanden. Der Z eig er stellt sich auf 30, dann ist der
tatsächliche Strom = 30 • ----- = 60 A. Dabei zeigt das
M ultavi bereits Endausschlag, obw ohl der N eben
widerstand erst mit 1 /s seiner Nennstromstärke be
lastet ist, also Vorsicht, — das G erät nicht überlasten!
W ird de r M eßbereich 300 mV verw endet, so ist die
Anzeige mit 10- —
ist darauf zu achten, daß der N ebenw iderstand nicht
überlastet w ird. In diesem Falle darf also der Z e ig e r
ausschlag nicht über die Hälfte der Skala hinausgehen.
150
= 600 A zu m ultiplizieren. Hierbei
Us
7
