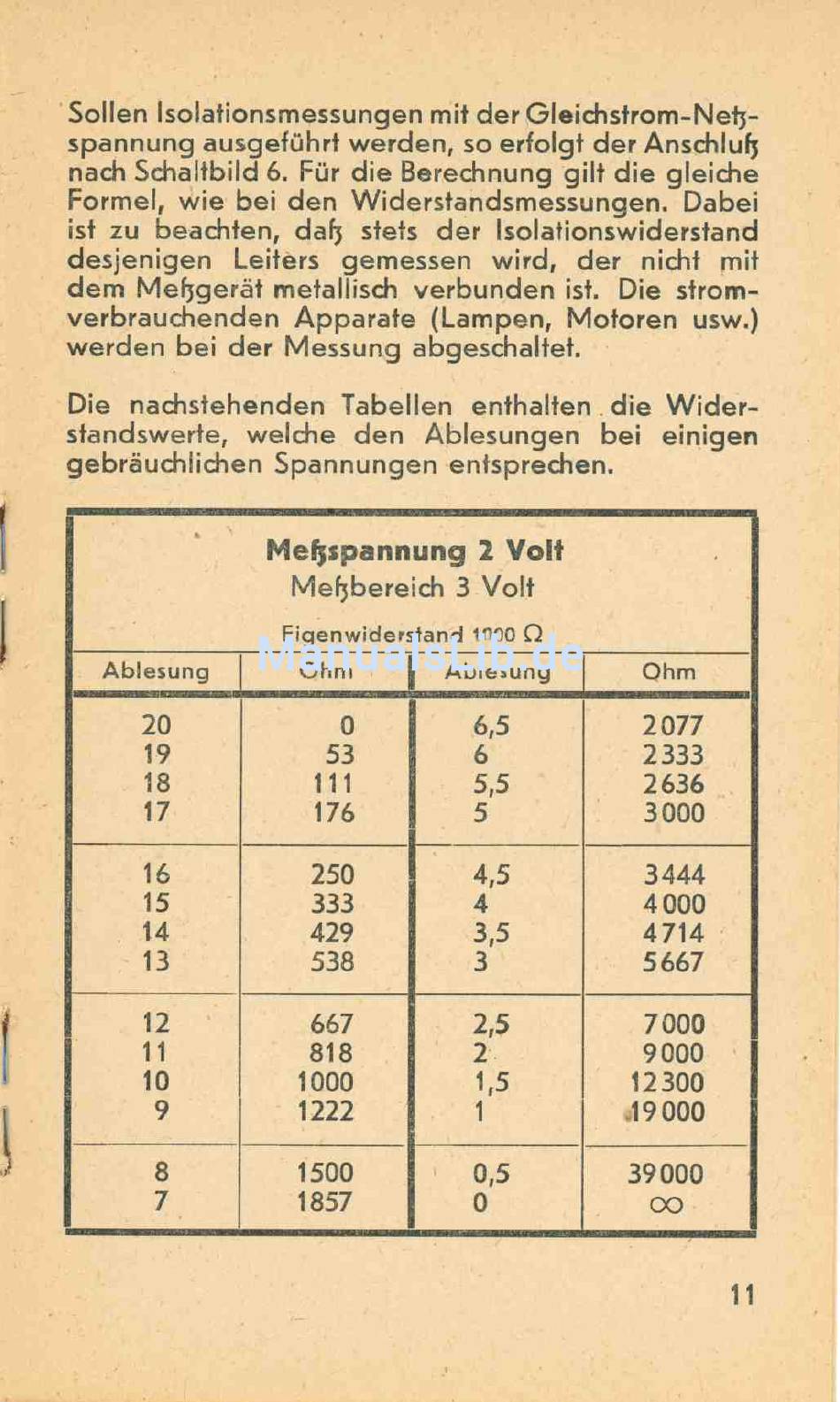

Sollen Isolationsmessungen mit der G leichstrom -N etz-
spannung ausgeführt werden, so erfolgt der Anschluß
nach Schaltbild 6. Für die Berechnung g ilt die gleiche
Formel, w ie bei den W iderstandsmessungen. Dabei
ist zu beachten, daß stets der Isolationswiderstand
desjenigen Leiters gemessen w ird, der nicht mit
dem M eßgerät metallisch verbunden ist. Die strom
verbrauchenden Apparate (Lampen, M otoren usw.)
w erden bei de r Messung abgeschaltet.
Die nachstehenden Tabellen enthalten d ie W id e r
standswerte, welche den Ablesungen bei einigen
gebräuchlichen Spannungen entsprechen.
A b le s u n g
20
19
18
17
16
15
14
13
12
11
10
9
8
7
M e ß s p a n n u n g 2 V o lt
M eßbereich 3 V olt
E ig e n w id e rs ta n d 1000 Q
O h m
0
53
111
176
250
333
429
538
667
818
1000
1222
1500
1857
A b le s u n g
6,5
6
5,5
5
4,5
4
3,5
3
2,5
2
1,5
1
0,5
0
O h m
2077
2333
2636
3000
3444
4000
4714
5667
7000
9000
12300
19000
39000
OO
11
