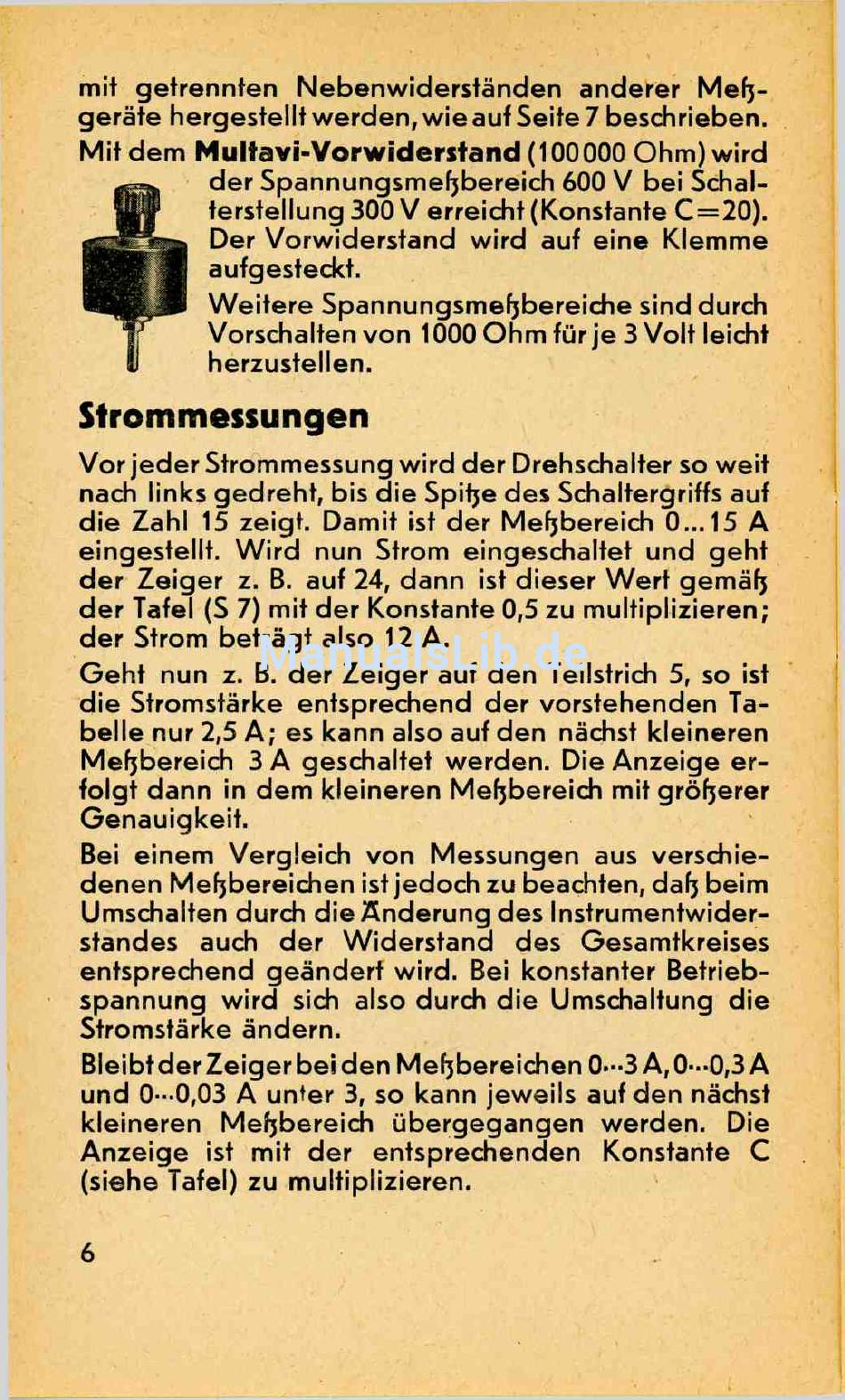

mit getrennten N ebenw iderständen anderer M eß
geräte hergestellt w e rd e n , w ie auf Seite 7 beschrieben.
M u lt a vi-V o rw id e rs ta n d
M it dem
de r Spannungsm eßbereich 600 V bei Schal
terstellung 300 V erreicht (Konstante C = 2 0 ).
Der V orw iderstand w ird auf eine Klemme
aufgesteckt.
W e ite re Spannungsmeßbereiche sind durch
Vorschalten von 1000 O hm für je 3 V olt leicht
herzustellen.
Strommessungen
V or je d e r Strommessung w ird der Drehschalter so w eit
nach links gedreht, bis die Spitze des Schaltergriffs auf
d ie Zahl 15 zeigt. Damit ist der M eßbereich 0...15 A
eingestellt. W ird nun Strom eingeschaltet und geht
de r Z eiger z. B. auf 24, dann ist dieser W e rt gemäß
d e r Tafel (S 7) mit der Konstante 0,5 zu m ultiplizieren;
de r Strom beträgt also 12 A.
G eh t nun z. B. de r Z eig er auf den Teilstrich 5, so ist
die Stromstärke entsprechend der vorstehenden Ta-
belle nur 2,5 A ; es kann also auf den nächst kleineren
Meßbereich 3 A geschaltet werden. Die A nzeige e r
fo lg t dann in dem kleineren M eßbereich mit größerer
G enauigkeit.
Bei einem Vergleich von M essungen aus verschie
denen M eßbereichen ist jedoch zu beachten, daß beim
Umschalten durch die Ä nderung des Instrum entw ider
standes auch der W iderstand des Gesamtkreises
entsprechend geändert w ird. Bei konstanter Betrieb
spannung w ird sich also durch d ie Umschaltung die
Stromstärke ändern.
B le ib t d e r Z e ig e r b e i den M eßbereichen 0--3 A ,0— 0,3 A
und 0— 0,03 A unter 3, so kann jew eils auf den nächst
kleineren M eßbereich übergegangen werden. Die
A nzeige ist m it der entsprechenden Konstante C
(siehe Tafel) zu m ultiplizieren.
6
(100000 Ohm) w ird
