1. Gebrauchsanweisung

1.1 Gerätebeschreibung
Das LWZ 303 Integral ist ein Komplettsystem
mit Wärmerückgewinnung zur zentralen Be-
und Entlüftung, sowie zur zentralen Warm-
wasserbereitung und der gesamten Wärme-
versorgung für die Heizungsanlage.
Die Wärmerückgewinnung aus der Abluft
erfolgt über einen hocheffizienten Kreuzge-
genstrom-Wärmeaustauscher und eine Luft-
Wasser-Wärmepumpe. Zusätzlich wird Wär-
me aus der Außenluft gewonnen. Diese
durch die Wärmepumpe höchst effizient er-
zeugte Energie wird an das Heiz- bzw.
Warmwassersystem abgegeben. Als Fortluft
wird der abgekühlte Luftvolumenstrom ins
Freie geleitet. Bei sehr niedrigen Temperatu-
ren oder sehr großem Wärmebedarf deckt
das LWZ 303 Integral den Restwärmebedarf
über eine eingebaute Elektro-Zusatzheizung
(elektr. Nacherwärmung) ab.
Geregelt wird das LWZ 303 Integral durch
eine außentemperaturabhängige Regelung.
1.2 Das Wichtigste in Kürze
Verändern Sie keine anlagenspezifischen
Einstellungen der Regelung (ab Parameter
P13). Die Regelung ist von Ihrem Fach-
mann so eingestellt worden, daß sie den
örtlichen Gegebenheiten Ihres Wohnge-
bäudes und Ihren persönlichen Bedürfnis-
sen entspricht.
Kontrollieren Sie regelmäßig (1 x monat-
lich oder nach Bedarf) den Außenluft- und
den Abluftfilter auf Verunreinigungen.
Diese Gebrauchs- und Montagean-
weisung sorgfältig aufbewahren, bei
Besitzerwechsel dem Nachfolger aushän-
digen.
Bei Wartungs- und etwaigen Instand-
setzungsarbeiten dem Fachmann zur Ein-
sicht überlassen.
2
für den Benutzer und den Fachmann

1.3 Bedienung

Die Regelung Ihres LWZ 303 Integral steuert
und überwacht die drei Funktionen des Ge-
rätes.
1. Lüften
2. Heizen
3. Brauchwassererwärmung
Die Regelung wird bei Stiebel Eltron so vor-
eingestellt, daß den Bedürfnissen der meisten
Benutzer mit dieser Einstellung Rechnung
getragen wird. Falls Sie jedoch die Regelung
Ihres LWZ 303 an Ihre speziellen Bedürfnisse
anpassen wollen, so ist auch das möglich. Wie,
entnehmen Sie bitte dieser Gebrauchsanwei-
sung.
Die Bedienung der Regelung gliedert sich in
verschiedene Bereiche.
Sie können:
– Temperaturen und Fehler abfragen.1.3.1
– Die Betriebsart einstellen.
– Sollwerte für Temperaturen, Luftvo-
lumenströme Uhrzeit und Datum festle-
gen.
– Verschiedene Zeitprogramme eingeben.
– Den Luftvolumenstrom für eine be-
stimmte Zeit verändern.
Schaltprogramme
programmiert und
freigegeben
Auswahl
Betriebsart
Auswahl
Funktionen
Zeitprogramme
Bestätigung
Automatikbetrieb
Handbetrieb
Normalbetrieb
Absenkbetrieb

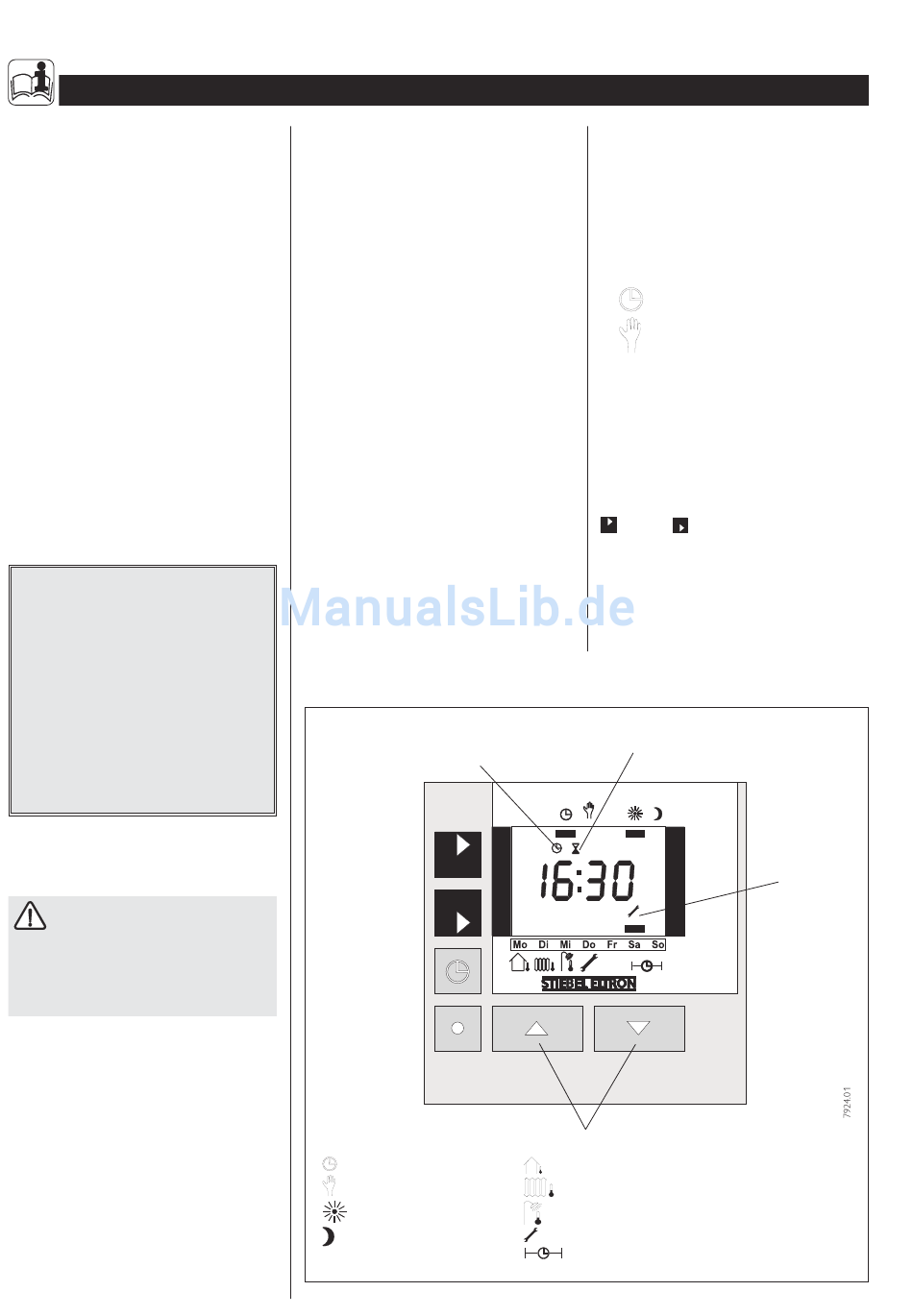

Abb. 1
Für die verschiedenen Einstellungen verwen-
den Sie die Tasten auf dem Bedienteil Ihrer
Regelung.
Das Bedienteil besteht aus einem großen
LCD-Display und 6 Tasten.
Im Standard-Anzeigemodus werden
– die Uhrzeit,
– die Betriebsart, dargestellt durch einen
schwarzen Balken unter dem Symbol
(Automatik) oder
(Handbetrieb), und
– der Wochentag, dargestellt durch einen
schwarzen Balken unten angezeigt.
Die in Abschnitt 1.3.1 bis 1.3.5 beschriebenen
Abfragen und Einstellungen beginnen immer
im Standard-Anzeigemodus.
Sie kommen aus jedem Untermenü zurück in
den Standard-Anzeigemodus, indem Sie die
1.3.2
- und die -Taste gleichzeitig drücken
(Ausnahme: Fehlerabfrage s. Abschnitt 1.3.1).
1.3.3
Wenn 60 Sekunden lang keine Taste gedrückt
wird, springt die Anzeige selbsttätig in den
1.3.4
Standard-Anzeigemodus zurück.
1.3.5
Mindestens ein Schaltpro-
gramm ist momentan aktiv
Sollwerte ändern
Außentemperatur
Heizungsvorlauftemperatur
Warmwassertemperatur
Service
Anfang und Ende des Absenkbetrieb
Service blinkend
(Mindestens ein
Fehler liegt vor)
