1. Gebrauchsanweisung

1.1 Gerätebeschreibung
Das LWZ 303 Integral/SOL ist ein Komplett-
system mit Wärmerückgewinnung zur zentra-
len Be- und Entlüftung, sowie zur zentralen
Warmwasserbereitung und der gesamten
Wärmeversorgung für die Heizungsanlage.
Die Wärmerückgewinnung aus der Abluft
erfolgt über einen hocheffizienten Kreuzge-
genstrom-Wärmeaustauscher und eine Luft-
Wasser-Wärmepumpe. Zusätzlich wird Wär-
me aus der Außenluft gewonnen. Diese
durch die Wärmepumpe effizient bereitge-
stellte Energie wird an das Heiz- bzw. Warm-
wassersystem abgegeben. Als Fortluft wird
der abgekühlte Luftvolumenstrom ins Freie
geleitet. Bei sehr niedrigen Temperaturen
oder sehr großem Wärmebedarf deckt das
LWZ 303 den Restwärmebedarf über eine
eingebaute elektr. Nacherwärmung ab.
Geregelt wird das LWZ 303 durch eine au-
ßentemperaturabhängige Regelung.
Zusatzausstattung LWZ 303 SOL:
Über einen Solarwärmeaustauscher kann
eine thermische Solaranlage angeschlossen
werden. Solarunterstützung ist sowohl im
Heizbetrieb als auch im Warmwasserbetrieb
möglich. Eine Differenztemperaturregelung
für die Solaranlage ist in der Regelung des
LWZ 303 SOL integriert.
Ein in den Außenluftvolumenstrom eingebau-
ter Wärmeaustauscher wärmt die Außenluft
vor und verhindert damit ein Einfrieren des
Kreuz-Gegenstrom-Wärmeaustauschers für
die Wohnungslüftung. Steht genügend Solar-
wärme zur Verfügung, erfolgt die Außenluft-
vorwärmung indirekt über Solarenergie.
1.2 Das Wichtigste in Kürze
Verändern Sie keine anlagenspezifischen
Einstellungen der Regelung. Die Regelung
ist von Ihrem Fachmann so eingestellt
worden, dass sie den örtlichen Gegeben-
heiten Ihres Wohngebäudes und Ihren
persönlichen Bedürfnissen entspricht.
Um ein unbeabsichtigtes Verstellen der
anlagenspezifischen Parameter zu verhin-
dern sind diese durch ein Kennwort ge-
schützt.
Die Parameter P01 bis P13 und P64 bis
P68 dienen zur Anpassung an Ihre per-
sönlichen Bedürfnisse und sind nicht
durch ein Kennwort gesichert.
Kontrollieren Sie regelmäßig (1 x monat-
lich oder nach Bedarf) den Außenluft- und
den Abluftfilter auf Verunreinigungen.
2
für den Benutzer und den Fachmann
Diese Gebrauchs- und Montagean-
weisung sorgfältig aufbewahren, bei
Besitzerwechsel dem Nachfolger aushän-
digen.
Bei Wartungs- und Instandsetzungs-
arbeiten dem Fachmann zur Einsicht über-
lassen.

1.3 Bedienung

Die Regelung Ihres LWZ 303 steuert und
überwacht die drei Funktionen des Gerätes.
1. Lüften
2. Heizen
3. Warmwassererwärmung
Die Regelung wird bei Stiebel-Eltron so vor-
eingestellt, dass den Bedürfnissen der meisten
Benutzer mit dieser Einstellung Rechnung
getragen wird. Falls Sie jedoch die Regelung
Ihres LWZ 303 an Ihre speziellen Bedürfnisse
anpassen wollen, so ist auch das möglich. Wie,
entnehmen Sie bitte dieser Gebrauchsanwei-
sung.

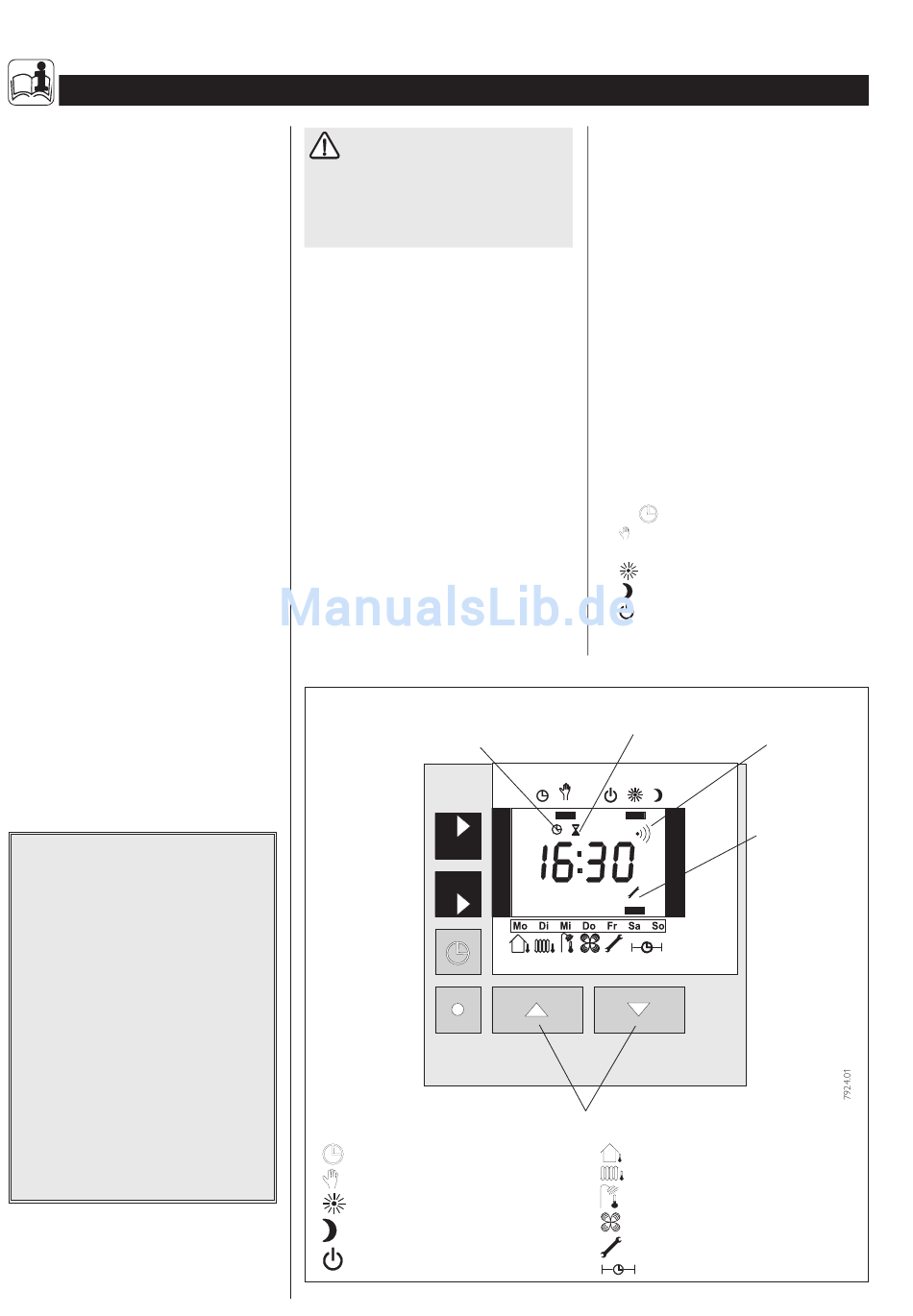

Schaltprogramme
programmiert und
freigegeben
Auswahl
Betriebsart
Auswahl
Anzeige
Zeitprogramme
Bestätigung
Automatikbetrieb
Handbetrieb
Normalbetrieb Heizung
Absenkbetrieb Heizung
Bereitschaftsbetrieb
Abb. 1
Die Bedienung der Regelung gliedert sich in
verschiedene Bereiche.
Sie können:
– Temperaturen und Fehler abfragen. 1.3.1
– Hand- oder Automatikbetrieb
wählen.
– Sollwerte für Temperaturen,
Luftvolumenströme, Uhrzeit und
Datum festlegen.
– Verschiedene Zeitprogramme
eingeben.
– Die Betriebsart verändern
– Den Luftvolumenstrom für eine
bestimmte Zeit verändern.
Für die verschiedenen Einstellungen verwen-
den Sie die Tasten auf dem Bedienteil Ihrer
Regelung.
Das Bedienteil besteht aus einem großen
LCD-Display und 6 Tasten.
Im Standard-Anzeigemodus werden
– die Uhrzeit,
– ob (Automatik) oder
(Handbetrieb) eingestellt ist,
– die Betriebsart
(Normalbetrieb Heizung)
(Absenkbetrieb Heizung)
(Bereitschaftsbetrieb),
– der Wochentag, dargestellt durch einen
schwarzen Balken unten, sowie der
Mindestens ein Schaltpro-
gramm ist momentan aktiv
Sollwerte ändern
Außentemperatur
Heizungstemperatur
Warmwassertemperatur
Lüfterstufe
Service
Anfang und Ende des Absenkbetrieb
1.3.2
1.3.3
1.3.4
1.3.5
1.3.6
Kommunikation
zwischen
Bedienteil und
Regelung ist
gestört
Service blinkend
(Mindestens ein
Fehler liegt vor)
