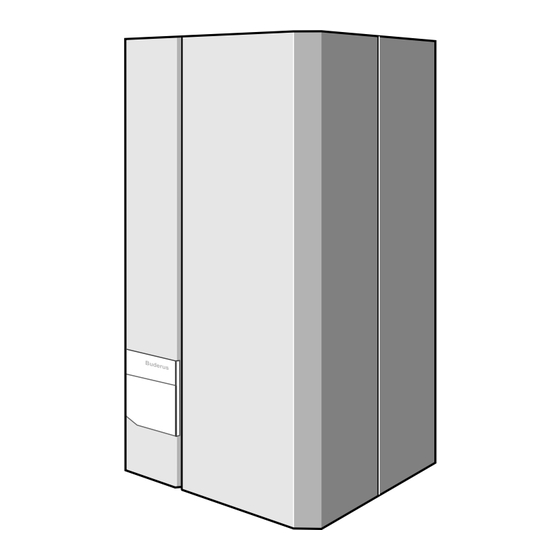

Buderus Logamax plus GB122-11 Montage- Und Wartungsanweisung
Vorschau ausblenden
Andere Handbücher für Logamax plus GB122-11:
- Serviceanleitung (68 Seiten) ,
- Montage- und wartungsanweisung (56 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Verwandte Anleitungen für Buderus Logamax plus GB122-11
Inhaltszusammenfassung für Buderus Logamax plus GB122-11

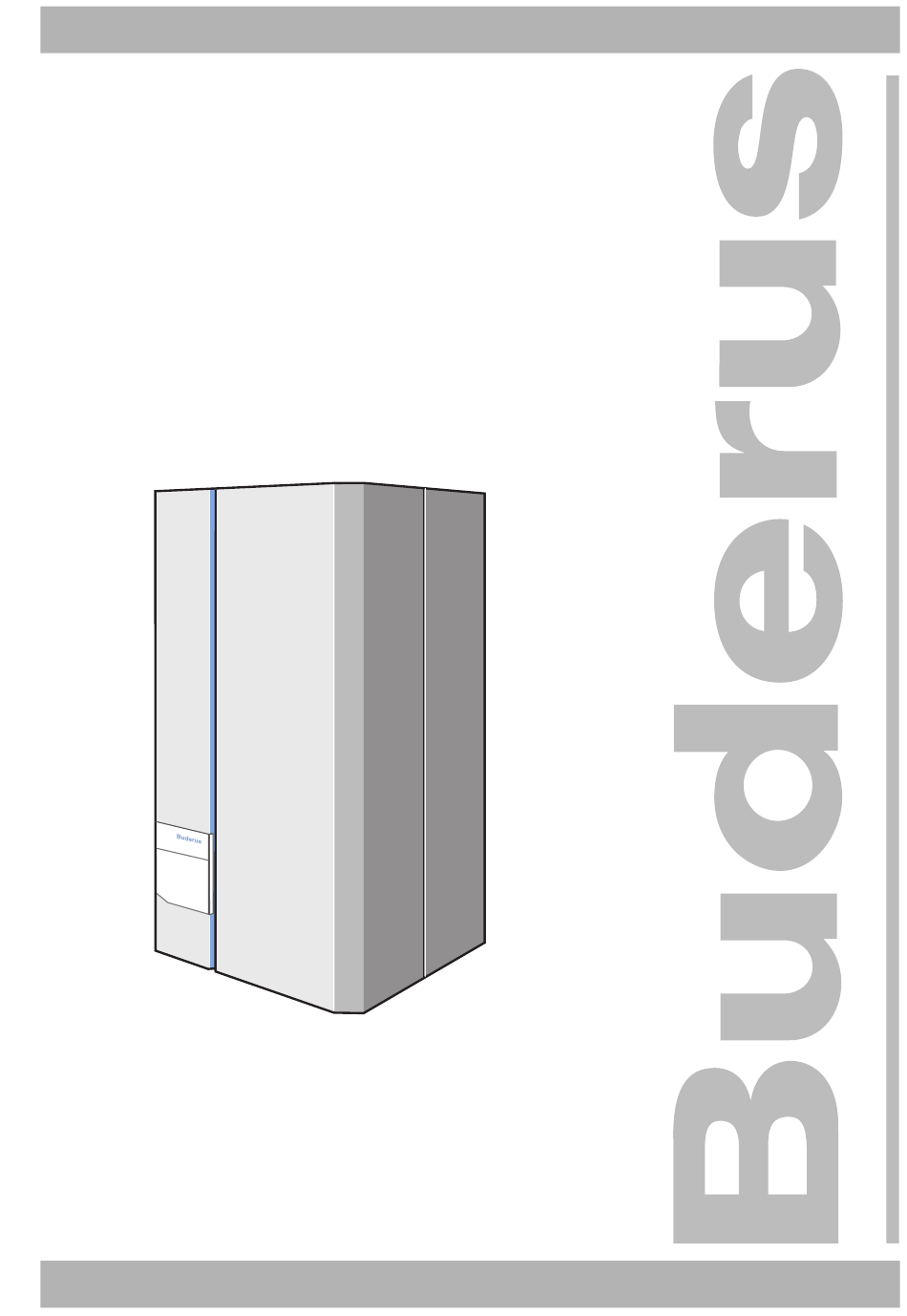

- Seite 1 7207 2800 – 05/2001 DE (DE) Für das Fachhandwerk Montage- und Wartungs- anweisung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K Bitte vor Montage und Wartung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Anwendung bestimmt sind und Leistungs- merkmale sowie Sicherheitsanforderungen nicht beeinträchtigen. Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten geringfügig abweichen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... -
Seite 3: Vorschriften, Richtlinien Und Lieferumfang
Regional bedingt sind Genehmigungen für die Abgasanlage und den Kondenswasser- anschluss an das öffentliche Abwassernetz erforderlich. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... -
Seite 4: Lieferumfang
Dichtungen (1 x 1", 2 x ", 2 x ") Vierkant Schlüssel Inbetriebnahme Kleber Zweites Typenschild Verlaufstecker für ext. Boiler (nur Single-Geräte) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... -
Seite 5: Abmessungen, Gas- Und Hydraulikanschlüsse
= Kesselrücklauf R Konzentrisches T-Stück bei AKO/AS = Ablauf Kondenswasser/ Ablauf Sicherheitsventil Rp Außenwandfasadenanschluss = Warmwasseraustritt R (Kombi-Gerät) = Kaltwassereintritt R (Kombi-Gerät) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... -
Seite 6: Montage
Schmutzfilter in die Rücklaufleitung einzubauen. Unmittelbar vor und nach dem Schmutzfilter ist eine Absperrung für die Filter- reinigung einzubauen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... -
Seite 7: Gasanschluss
Legende für Abb. 2 und Abb .3: Rohranschlüsse Pos. 1: Pos. 2: VS, AB Pos. 3: Pos. 4: RS, EK Pos. 5: Pos. 6: Trichtersiphon Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... -
Seite 8: Voraussetzungen Für Die Montage
Diese ist dokumentiert durch die Produktidentnummer auf dem Typenschild des Kessels. z Verbrennungsluft-Abgasanschluss entsprechend der Montageanweisung des Abgassystems montieren. Abb. 6 Montage Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... -
Seite 9: Elektrische Anschlüsse
Pos. 4: Außentemperaturfühler Pos. 5: Stromversorgung 2 4VAC/max . 6VA Pos. 6: Schaltspannung 3-Wege-Ventil (9+11) Pos. 7: Nichtleitende Brücke Pos. 8: Netzanschlusskasten Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... -
Seite 10: Übrige Anschlüsse
Anschluss eines externen Schaltkontaktes für die Fußbodenheizung: z Netzanschlusskasten nach oben abziehen. z Brücke öffnen. z Schaltkontakt (Abb. 9, Pos. 4) potentialfrei in Reihe einbinden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... -
Seite 11: Inbetriebnahme
Wartungshähne am Vor- und Rücklaufanschluss öffnen (Abb. 12, Pos. 1 und 2). Abb. 12 Wartungshähne (hier: Logamax plus GB122-24K, Überputz) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... - Seite 12 Wasser nachfüllen. z Brennerabdeckung wieder montieren. z Schlauch vom Füll- und Entleerhahn abziehen, Schlauchtülle abschrauben und Abdeckkappe aufschrauben. Abb. 15 Automatisch Entlüftungsventil Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 13 Lecksuche an allen Verbindungen mit einem schaumbildenden Mittel durchführen. Das Mittel muss die Zulassung als Gas-Dichtheitsprüfmittel besitzen. Das Mittel nicht auf elektrische Anschlussleitungen bringen! Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 14 Stellung "0" stellen. Wenn dies nicht der Fall ist, Kapitel 4.1.3 "Gaszulei- tung entlüften" wiederholen. Abb. 19 Schornsteinfegerschalter und Display Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 15 Kohlenmonoxydgehalt (CO), luftfrei ___________________ ppm 10.) Funktionsprüfungen _____________________ µA Ionisationsstrom messen 11.) Verkleidung anbringen 12.) Betreiber einweisen, Unterlagen übergeben 13.) Inbetriebnahme bestätigen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 16 Umstellung (siehe Monta- geanweisung „Umstellung auf eine andere Gasart“) geeignet für B/P. Aufschrift auf Gasart-Hinweisschild: 3B/P G 30/G 31_50 mbar Tab. 1 Gasarten Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 17 Warmwassertemperatur für externen Speicher ein- stellen Gewünschte Warmwassertemperatur mit Regler für Warmwassertemperatur (Abb. 20, Pos. 6) entspre- chend Tab. 3 einstellen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 18 Ventil in Richtung "+" drehen. z Warmwassermenge verringern: Ventil in Richtung "-" drehen. IHINWEIS! Werkseinstellung bei 22 kW: 7 l/min. Abb. 21 Warmwassermengenbegrenzer Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 19 Teile der Anlage besteht, die außerhalb des Erfassungsbereichs des Raumtemperaturreglers liegen, z. B. Heizkörper in der Garage: Pumpennachlaufzeit 24 h. Abb. 22 Schalter Pumpennachlaufzeit Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 20 Servicetaste (Abb. 26, Pos. 3) drücken, bis "Y" auf dem Display erscheint. Abb. 25 Gas-/Luftverhältnis kontrollieren z Regler für Warmwassertemperatur (Abb. 26, Pos. 1) auf "1" stellen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 21 Abb. 27 Messstellen am Abgasrohr beheben. Legende für Abb. 27: Messstellen am Abgasrohr Pos. 1: Abgastemperatur, CO , CO, NO Pos. 2: Verbrennungslufttemperatur Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 22 Den Vordruck am Ende dieser Anweisung ausfüllen. Damit wird die fachgerechte Erstellung und Erstinbe- triebnahme sowie die Übergabe der Anlage bestä- tigt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
-
Seite 23: Wartung
____ µA ____ µA ____ µA ____ µA ____µA ____ µA Ionisationsstrom messen Warmwasserwärme- tauscher spülen Wartung bestätigen (Firmenstempel, Unterschrift) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... -
Seite 24: Wartungsarbeiten
Halteschraube (Abb. 30, Pos. 1) lösen und Verklei- dung abnehmen. Abb. 30 Verkleidung abnehmen z Schnellverschlüsse (Abb. 31, Pos. 1) öffnen und Brennerraumdeckel abnehmen. Abb. 31 Brennerraumdeckel abnehmen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... - Seite 25 Luftverbundeinheit "KombiVENT" aus dem Bajonett- verschluss nach oben wegziehen (Abb. 34, Pos. 2) und nach vorne aus Gerät entfernen. Abb. 34 Luftverbundeinheit entfernen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 26 Abb. 36 Brenner herausziehen z Vordere Halbschale der Verbrennungskammer ent- fernen (Abb. 37). Dazu Schnappverschlüsse lösen (vier Stück). Abb. 37 Schnappverschlüsse (Halbschale) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 27 Dichtung oben beidseitig ansetzen und spannungsfrei einsetzen. Dichtung nicht kürzen! AACHTUNG! Vor der Halbschalenmontage eine Dichtheits- kontrolle des Wärmetauschers durchführen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 28 Ionisationselektrode vorsichtig nach oben herausziehen. z Sicherungssplinte an Vor- und Rücklaufleiter (Abb. 41) des Wärmetauschers entfernen. Abb. 41 Sicherungssplinte Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 29 – Die O-Ring-Dichtung gegebenenfalls leicht mit Silikon-Fett einfetten. – Siphon reinigen (wie nachfolgend beschrieben). Abb. 44 Einbau des Wärmetauschers Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 30 Wasserleitung entlüften und gründlich durchspülen. z Netzschalter auf Stellung "I". 5.2.8 zu 8.) Wartung bestätigen Unterschreiben Sie das Wartungsprotokoll in dieser Unterlage. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
-
Seite 31: Anhang
Normaler Heizbetrieb Servicebetrieb Logamax plus GB122-11/19/24/24K läuft im Warmwasserbetrieb Normaler Warmwasserbetrieb Reset IHINWEIS! Genauere Hinweise finden Sie in der Service- anleitung. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... - Seite 32 F1 Sicherungsfehler oder keine Ionisationsmeldung nach der Zündung Ionisationsmeldung trotz nicht vorhandener Flamme Flamme ist nach dem Öffnen des Gasventils ausgefallen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 33 Systemfehler des UBA Zeichen außer Nicht kompatibler UBA installiert IHINWEIS! Genauere Hinweise und Möglichkeiten der Fehlerbeseitigung finden Sie in der Service- anleitung. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
-
Seite 34: Technische Daten
Zapfmenge bei 60 °C (∆T = 50 °C) l/min (GB122-24K) Brauchwassertemperatur einstellbar °C 40 - 60 Minimaler Anschlussdruck 0,75 Maximaler Anschlussdruck Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... - Seite 35 110/105 115/105 Elektrische Schutzart IP44 Geräteabmessungen und Gewicht Höhe x Breite x Tiefe 850 x 480 x 370 Gewicht (mit Verkleidung) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 36 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
-
Seite 37: Stichwortverzeichnis
Wärmetauscher reinigen 24, 28 Warmwassermengenbegrenzer Warmwassertemperatur Ionisationselektrode 22, 27, 28 Warmwasserwärmetauscher 13, 30 Ionisationsstrom Wartung Brenner 24, 28 Wärmetauscher 24, 28 Wobbe-Index Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001... - Seite 38 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 39 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logamax plus GB122-11/19/24/24K • Ausgabe 05/2001...
- Seite 40 Buderus ist immer in Ihrer Nähe. Hochwertige Heiztechnologie verlangt professionelle Installation und Wartung. Buderus liefert deshalb das komplette Programm exklusiv über den Heizungsfachmann. Fragen Sie ihn nach Buderus Heiztechnik. Heizungsfachbetrieb: Buderus Heiztechnik GmbH, 35573 Wetzlar http://www.heiztechnik.buderus.de e-mail: info@heiztechnik.buderus.de...
