SMD-Pinzettenspezifikationen

150 mm
8.4 mm

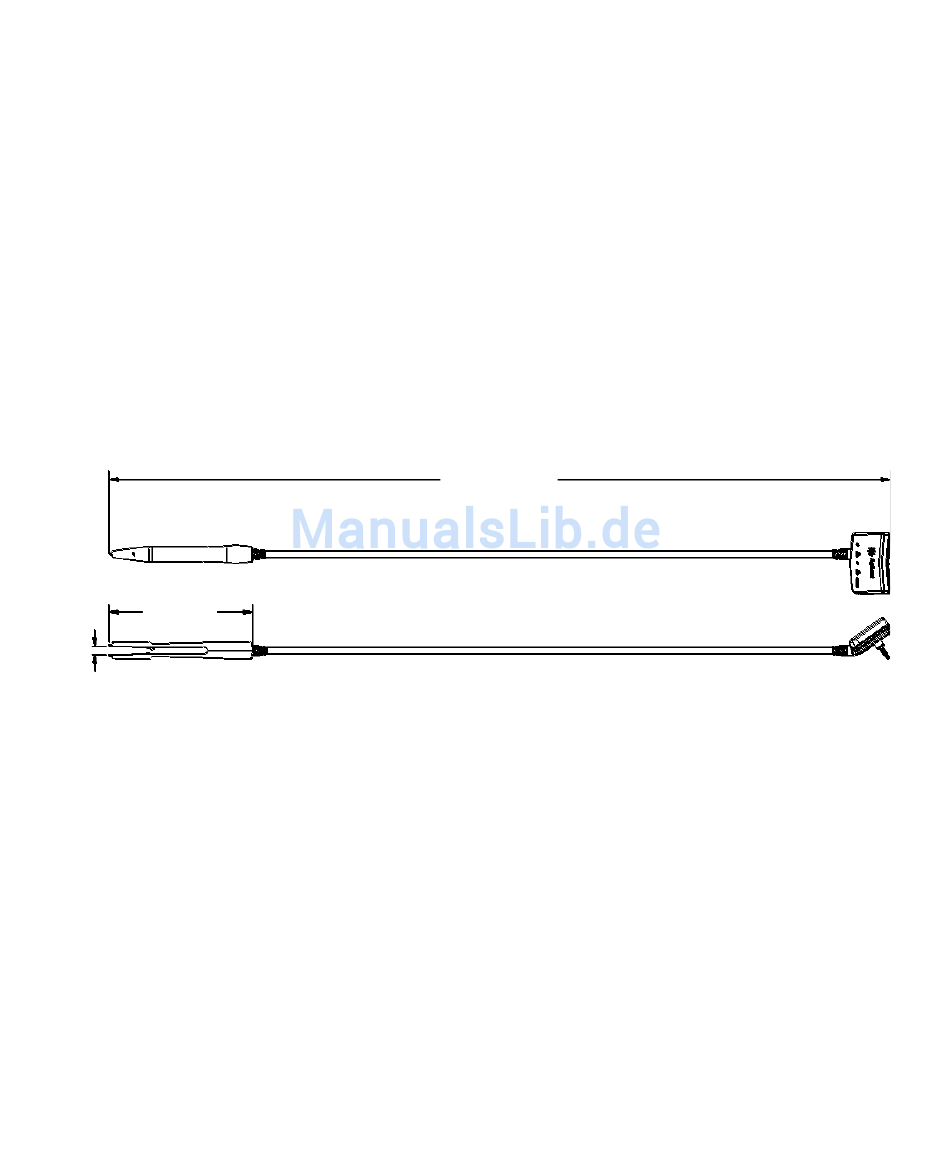

Abbildung 4-1 U1782B SMD-Pinzetten
U1731C/U1732C/U1733C Benutzerhandbuch
Die Agilent U1782B-Pinzette kann mit dem Handheld-LCR-
Messgerät der Serie U1700 verwendet werden. Diese Pinzette ist
für die Messung der SMD-Komponenten besonders gut geeignet.
Schließen Sie die Basis der Pinzette an die Anschlüsse +
(HI-SENSE), – (LO-SENSE) und GUARD des LCR-Messgeräts an.
Stellen Sie sicher, dass die Ausrichtung der Basis mit der
Polarität des LCR-Messgeräts übereinstimmt.
Es ist empfehlenswert, sowohl die Länge der SMD-Komponente
als auch die maximale Pinzettenöffnung zu messen. Die Länge
der Pinzette beträgt etwa 815 mm (siehe
815 ± 20 mm
Eigenschaften und Spezifikationen

SMD-Pinzettenspezifikationen

Abbildung
SMD-Pinzette, Basis
4
4-1).
85
