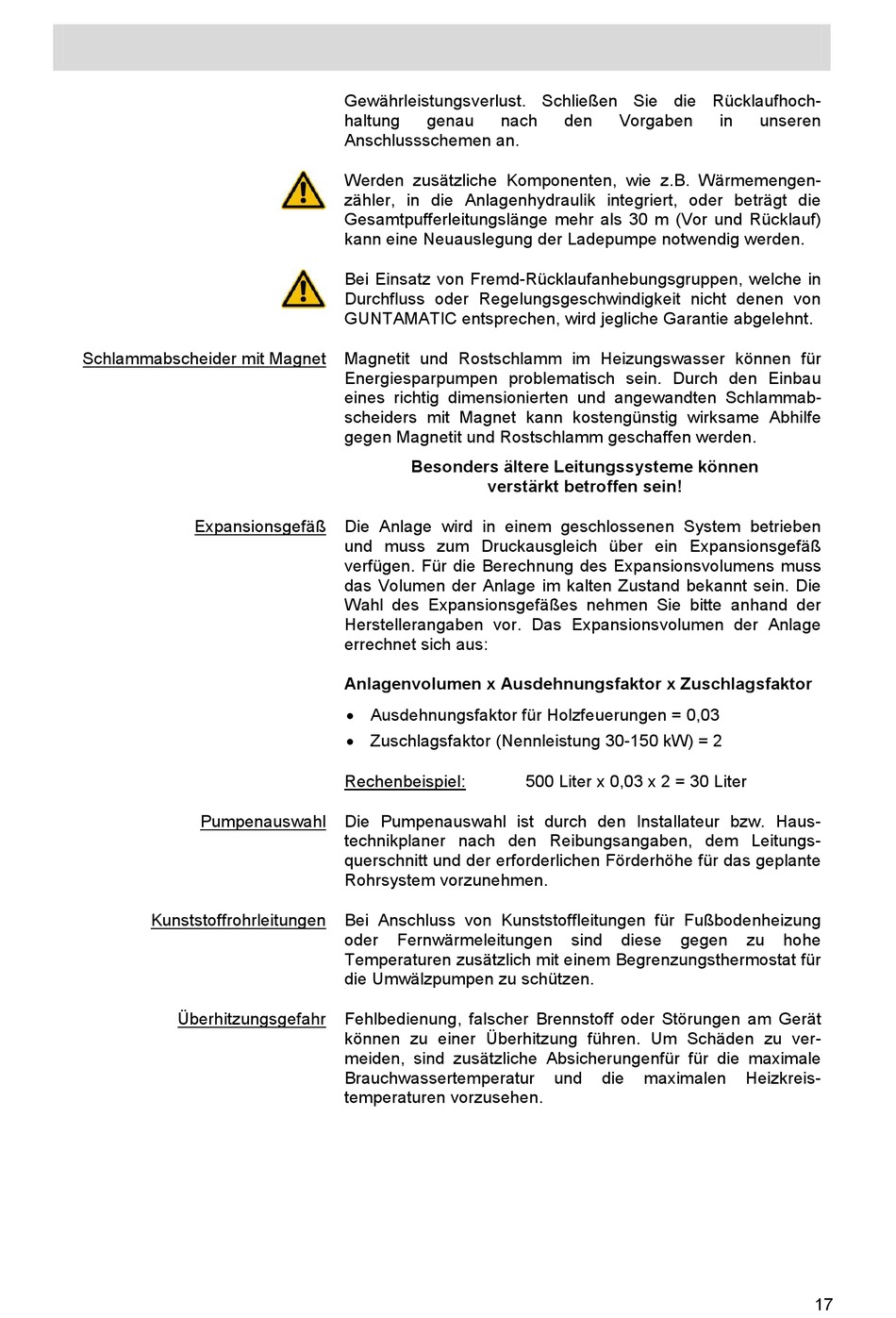

Guntamatic BIOSTAR 13 Planung Und Installation Seite 17

Schlammabscheider mit Magnet
Expansionsgefäß
Pumpenauswahl
Kunststoffrohrleitungen
Überhitzungsgefahr
Gewährleistungsverlust. Schließen Sie die Rücklaufhoch-
haltung genau nach
Anschlussschemen an.
Werden zusätzliche Komponenten, wie z.B. Wärmemengen-
zähler, in die Anlagenhydraulik integriert, oder beträgt die
Gesamtpufferleitungslänge mehr als 30 m (Vor und Rücklauf)
kann eine Neuauslegung der Ladepumpe notwendig werden.
Bei Einsatz von Fremd-Rücklaufanhebungsgruppen, welche in
Durchfluss oder Regelungsgeschwindigkeit nicht denen von
GUNTAMATIC entsprechen, wird jegliche Garantie abgelehnt.
Magnetit und Rostschlamm im Heizungswasser können für
Energiesparpumpen problematisch sein. Durch den Einbau
eines richtig dimensionierten und angewandten Schlammab-
scheiders mit Magnet kann kostengünstig wirksame Abhilfe
gegen Magnetit und Rostschlamm geschaffen werden.
Besonders ältere Leitungssysteme können
verstärkt betroffen sein!
Die Anlage wird in einem geschlossenen System betrieben
und muss zum Druckausgleich über ein Expansionsgefäß
verfügen. Für die Berechnung des Expansionsvolumens muss
das Volumen der Anlage im kalten Zustand bekannt sein. Die
Wahl des Expansionsgefäßes nehmen Sie bitte anhand der
Herstellerangaben vor. Das Expansionsvolumen der Anlage
errechnet sich aus:
Anlagenvolumen x Ausdehnungsfaktor x Zuschlagsfaktor
 Ausdehnungsfaktor für Holzfeuerungen = 0,03
 Zuschlagsfaktor (Nennleistung 30-150 kW) = 2
Rechenbeispiel:
Die Pumpenauswahl ist durch den Installateur bzw. Haus-
technikplaner nach den Reibungsangaben, dem Leitungs-
querschnitt und der erforderlichen Förderhöhe für das geplante
Rohrsystem vorzunehmen.
Bei Anschluss von Kunststoffleitungen für Fußbodenheizung
oder Fernwärmeleitungen
Temperaturen zusätzlich mit einem Begrenzungsthermostat für
die Umwälzpumpen zu schützen.
Fehlbedienung, falscher Brennstoff oder Störungen am Gerät
können zu einer Überhitzung führen. Um Schäden zu ver-
meiden, sind zusätzliche Absicherungenfür für die maximale
Brauchwassertemperatur
temperaturen vorzusehen.
den Vorgaben
500 Liter x 0,03 x 2 = 30 Liter
sind diese gegen
und die maximalen
in unseren
zu hohe
Heizkreis-
17
