Höhenkorrekturen
bei Verstellgleitern
Höhenjustierung:

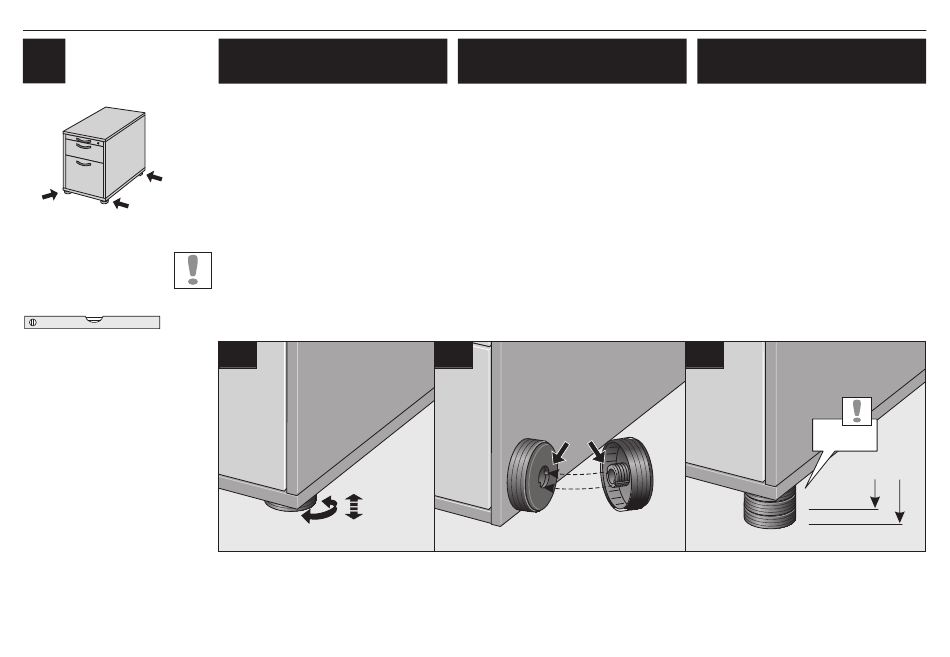

Höhenjustierung durch Verdrehen der Ver-
stellgleiter vornehmen Abb. 5.1
Höhenanpassung:
Anstellcontainer seitlich ankippen, zusätz-
liche Kappe auf drehbaren Teil des Ver-
stellgleiters aufsetzen.
Die Nuten C des Gewindes müssen form-
schlüssig in das Gegenstück B der Kappe
einrasten Abb. 5.2
SICHERHEITSHINWEIS:
2
.
Es dürfen max. 3 Kappen
1
miteinander verbunden werden
Abb. 5.3
5
.
1
20 mm
Height adjustment
with screw adjuster
Height adjustment:
Adjust the height by turning the screw adjuster
Fig. 5.1
Height alignment:
Turn the container on its side and fit the
extra cap on the turning part of the screw
adjuster. The groove C of the thread must
properly engage with counter piece B.
Fig. 5.2
SAFETY NOTE
2
2
.
.
No more than 3 caps must be
1
1
connected to one another.
Fig. 5.3
5
.
2
B C
CompactContainer
Hoogtecorrecties
bij regelglijders
Hoogtejustering:
Hoogtejustering door verdraaien van de
regelglijders uitvoeren. Afb. 5.1
Hoogteaanpassing:
Aanstelcontainer naar opzij even omkip-
pen, aanvullende kap op het draaibare
deel van de regelglijder opzetten.
De groeven C van de schroefdraad
moeten vormgesloten in het tegenstuk B
van de kap ineensluiten. Afb. 5.2
VEILIGHEIDSAANWIJZING.
Er mogen maximaal 3 kappen met
elkaar worden verbonden.
Afb. 5.3
5
.
3
max. 3x
+ 20 mm
+ 40 mm
