Flexline
11
Beschlagselemente
Fittings
Beslagelementen
FS
AS
DH
Werkzeug
Tools
Gereedschap
SW 5
Demontage/Montage
Fahrgriff
Demontage
Flanschkopfschraube FS, Abdeckscheibe
AS und Distanzhülse DH lösen, Fahrgriff ab-
nehmen;
Montage
Mittels Flanschkopfschraube FS, Abdeck-
scheibe AS und Distanzhülse DH Fahrgriff
an den Montageplatten MP des Containers
befestigen;
Achtung: den Dorn D des Fahrgriffes exakt
in der Nut N der Montageplatte MP fixieren;

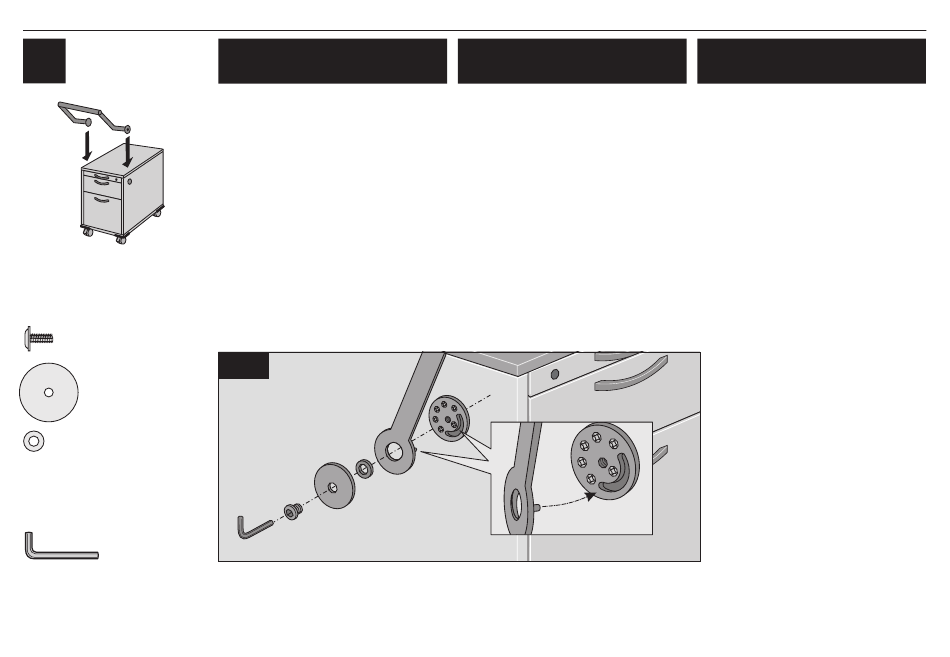

Abb. 11.1
11
.
1
DH
AS
FS
Pushing handle
removal/assembly
Removal:
Unscrew flange-head screw FS, cover disk
AS and spacer DH. Remove handle.
Assembly:
Secure the handle to the mounting plate MP
of the container using the flange-head
screw FS, cover disk AS and spacer DH.
Attention: Ensure pin D of the handle is
fitted exactly into the groove N on the
mounting plate MP;
Fig. 11.1
MP
N
D
CompactContainer
Demontage / montage
rijgreep
Demontage
Flenskopschroef FS, afdekschijf AS en
afstandshuls DH lossen, rijgreep afnemen;
Montage
Met behulp van de flenskopschroef FS,
afdekschijf AS en afstandshuld DH rijgreep
aan de montageplaten MP van de contai-
ner bevestigen ;
Opgelet: De doorn D van de rijgreep
exact in de groef N van de montageplaat
MP fixeren.
Afb. 11.1
