D
61 100 001 - 1
Stromstoß-Schaltrelais
ESR61NP-230 V+UC
1 Schließer nicht potenzialfrei 10 A/250 V AC,
Glühlampen 2000 W, Rückfallverzögerung
mit Ausschaltvorwarnung und Taster-Dauerlicht
zuschaltbar. Stand-by-Verlust nur 0,7 Watt.
Für Einbaumontage. 45 mm lang, 55 mm
breit,18 mm tief.
Kontaktschaltung im Nulldurchgang zur
Schonung der Kontakte und Lampen, ins -
besondere verlängert dies die Lebensdauer
von Energiesparlampen.
Modernste Hybrid-Technik vereint die Vorteile
verschleißfreier elektronischer Ansteuerung mit
der hohen Leistung von Spezialrelais.
Durch die Verwendung eines bistabilen Relais
gibt es auch im eingeschalteten Zustand keine
Spulen-Verlustleistung und keine Erwärmung
hierdurch.
Nach der Installation die automatische kurze
Synchronisation abwarten, bevor der geschaltete
Verbraucher an das Netz gelegt wird.
Steuerspannung 230V, zusätzlich mit gal -
vanisch getrennter Universal-Steuer spannung
8..230V UC. Versorgungs- und Schaltspannung
230 V.
Sehr geringes Schaltgeräusch. Zeiteinstellung
bis 120 Minuten in der Funktion ESV.
An dem Steuereingang
einem Glimmlampenstrom bis 50 mA ange-
schlossen werden.
Bei einem Ausfall der Versorgungsspannung
wird definiert ausgeschaltet.
Wird in der Funktion ESV die Verzögerungs-
zeit auf Minimum gestellt, ist die Rückfallver-
zögerung ausgeschaltet und es ergibt sich die
normale Stromstoßschalter-Funktion ES.
Auf die Funktion Schaltrelais ER umschaltbar.
In der Funktion ER ist kein Glimmlampenstrom
zulässig und sollte nur der Steuereingang
A1-A2 verwendet werden. In der Funktion ER
auch zur Rückmeldung mit der Schalt -
spannung eines Dimmeschalters geeignet.
Funktions-Drehschalter
Bei zugeschalteter Ausschaltvorwarnung
flackert die Beleuchtung ca. 30 Sekunden vor
Zeitablauf beginnend und insgesamt 3-mal in
kürzer werdenden Zeitabständen.
Bei zugeschaltetem Taster Dauerlicht
können Taster mit
kürzer werdenden Zeitabständen.
Bei zugeschaltetem Taster-Dauerlicht
kann durch Tasten länger als 1 Sekunde
auf Dauerlicht gestellt werden, welches nach
2 Stunden automatisch ausgeschaltet wird
oder mit Tasten länger als 2 Sekunden
ausgeschaltet werden kann.
Sind Ausschaltvorwarnung und Taster-Dauer-
licht zugeschaltet, erfolgt nach dem
Ausschalten des Dauerlichtes erst die Aus-
schaltvorwarnung.

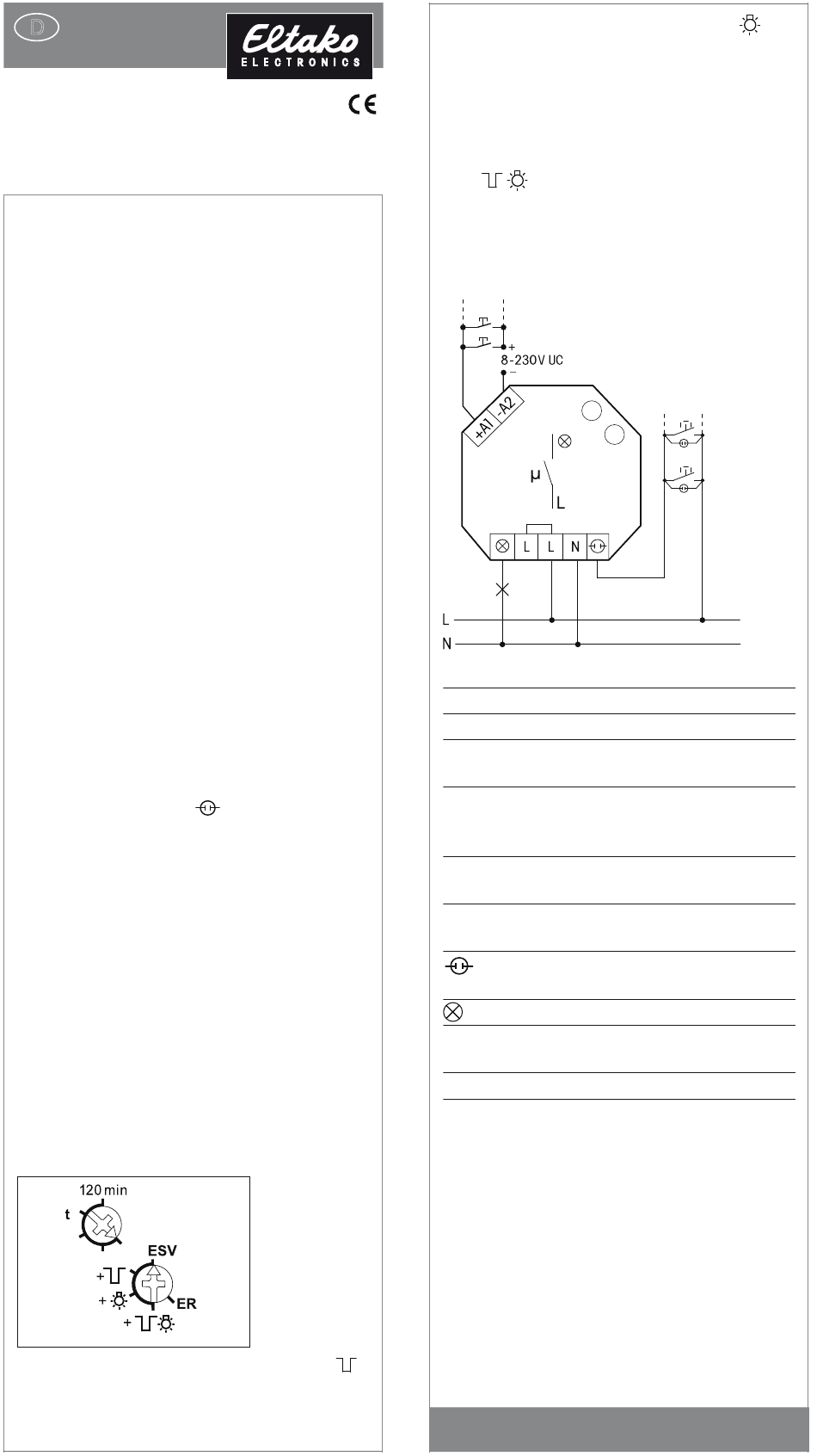

Anschlussbeispiel
Technische Daten
Steuerspannungen
Nennschaltleistung
Glühlampen- und
Halogenlampenlast 1)
Leuchtstofflampen mit KVG
in DUO-Schaltung oder
unkompensiert
Leuchtstofflampen mit KVG
parallel kompensiert oder mit EVG
Kompakt-Leuchtstofflampen mit
EVG und Energiesparlampen
Glimmlampenstrom bis 50 mA
A1-A2 Universal-Steuerspannung
Stand-by-Verlust (Wirkleistung)
1)
Bei Lampen mit max. 150 W.
Achtung !
Diese Geräte dürfen nur durch eine
Elektro fachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
08/2011 Änderungen vorbehalten.
230V und 8..230V UC
10 A/250 V AC
2000 W
230 V
1000 VA
500 VA
15 x7 W
10 x 20 W
Steuertaster 230 V mit
Lampenanschluss
8..230 V UC
0,7 W
