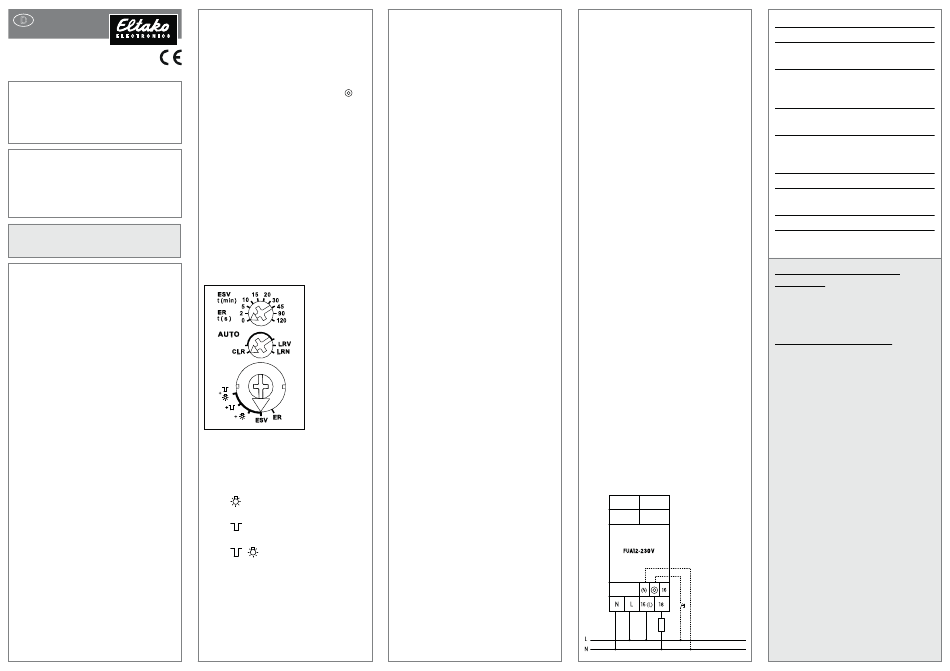

D
30 000 052 - 3
Funk-Universal-Aktor
FUA12-230V
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
gültig für Geräte ab Fertigungswoche
49/17 (siehe Aufdruck Unterseite Gehäuse)

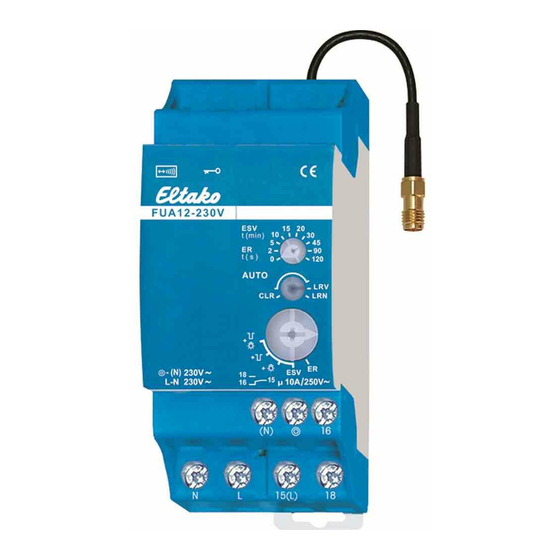

Funk-Universal-Aktor mit austauschbarer
Antenne. Stromstoß-Schaltrelais mit
1 Wechsler potentialfrei 10 A/250 V AC,
Glühlampen 2000W, mit DX-Technologie.
Bidirektional. Veschlüsselter Funk.
Stand-by-Verlust nur 0,9 Watt.
Bei Bedarf kann eine Funkantenne FA250
oder FA200 angeschlossen werden.
Reiheneinbaugerät für Montage auf
Tragschiene DIN-EN 60715 TH35.
2 Teilungseinheiten = 36mm breit,
58mm tief.
Versorgungsspannung 230 V.
Der Funk-Universal-Aktor vereinigt die
Funktionen eines Funk-Antennen modules
und eines Aktors als 1-Kanal-Stromstoß-
Schaltrelais mit DX-Technologie.
Beim Ausfall der Versorgungsspannung
bleibt der Schaltzustand erhalten. Bei
wiederkehrender Versorgungsspannung
wird definiert ausgeschaltet.*
Nach der Installation die automatische
kurze Synchronisation abwarten, bevor
der geschaltete Verbraucher an das Netz
gelegt wird.
Mit der patentierten Eltako-Duplex-Tech-
nologie (DX) können die normalerweise
potenzialfreien Kontakte beim Schalten
von 230 V-Wechselspannung 50 Hz
trotzdem im Nulldurchgang schalten
und damit den Verschleiß drastisch re-
duzieren. Hierzu einfach den N-Leiter an
di Kl (N) d L 15 (L)
duzieren. Hierzu einfach den N Leiter an
die Klemme (N) und L an 15 (L) an-
schließen. Dadurch ergibt sich ein zu-
sätzlicher Stand-by-Verlust von nur
0,1 Watt.
Ab der Fertigungswoche 08/16 kann
dieser Funkaktor zusätzlich mit einem
230V-Steuertaster an der Klemme
örtlich gesteuert werden. Zusätzlich
muss dann auch der N-Leiter an die
Klemme (N) angeschlossen werden. Ein
Glimmlampenstrom ist nicht zugelassen.
Es kann bidirektionaler Funk und/oder
eine Repeater-Funktion eingeschaltet
werden. Jede Zustandsänderung sowie
eingegangene Zentralsteuer-Telegramme
werden bei bidirektionalem Funk mit
einem Funk-Telegramm bestätigt.
Dieses Funk-Telegramm kann in andere
Aktoren, die GFVS-Software und in
Universalanzeigen eingelernt werden.
Funktions-Drehschalter
Mit dem unteren Drehschalter wird die
Funktion des Aktors eingestellt.
ER = Schaltrelais
ESV = Stromstoßschalter. Gegebenen-
falls mit Rückfallverzögerung
+ = ESV mit Taster-Dauer-
licht zugeschaltet
+ = ESV mit Ausschalt vor-
warnung zugeschaltet
+ + = ESV mit Ausschalt vor-
warnung und Taster-
Dauerlicht zugeschaltet
Bei zugeschaltetem Taster-Dauerlicht
kann durch Tasten länger als 1 Sekunde
auf Dauerlicht gestellt werden, welches
nach 2 Stunden automatisch ausge-
schaltet wird oder durch Tasten ausge-
schaltet werden kann.
Bei zugeschalteter Ausschaltvorwarnung
flackert die Beleuchtung ca. 30 Sekunden
vor Zeitablauf beginnend und insgesamt
3-mal in kürzer werdenden Zeitabständen.
In dieser Zeit kann nachgeschaltet
werden.
Mit dem oberen Drehschalter kann in
der Funktion ESV die Rückfallverzögerung
von 2 bis 120 Minuten eingestellt werden.
In der Stellung 0 normale Stromstoß-
schalter-Funktion ES ohne Rückfallver-
zögerung, ohne Taster-Dauerlicht und
ohne Ausschaltvorwarnung.
In der Stellung ER = Schaltrelais des un-
teren Drehschalters erfüllt dieser Dreh-
schalter in den Einstellungen außer 0
eine Sicherheits- und Stromspar-Funktion:
Sollte der Ausschaltbefehl nicht erkannt
werden, z.B. wegen eines klemmenden
oder zu hastig betätigten Tasters, öffnet
Kontakt 18 nach Ablauf der zwischen 2
und 120 Sekunden einstellbaren Zeit
automatisch. Wurde ein FTK eingelernt,
ist diese Zeitfunktion ausgeschaltet.
Szenen-Steuerung: Mit einem der vier
Steuersignale eines als Szenentaster
eingelernten Tasters mit Doppelwippe
können mehrere FUA12 gemeinsam zu
einer Szene ein- bzw. ausgeschaltet
werden.
Universaltaster können als Öffner ein-
gelernt werden.
Funk-Fenster-Türkontakte FTK und
Hoppe Fenstergriffe: Funktionseinstellung
ER: Mehrere FTK und (oder) Hoppe-
Fenstergriffe sind miteinander verknüpft;
Schließer: Wenn ein Fenster geöffnet ist,
schließt Kontakt 18, alle Fenster müssen
geschlossen sein, damit Kontakt 18 öffnet
(z.B. Steuerung von Dunstabzugshauben).
Öffner: Alle Fenster müssen geschlossen
sein, damit der Kontakt 18 schließt,
wenn ein Fenster geöffnet ist, öffnet
Kontakt 18 (z.B. für Klimasteuerung).
Dämmerungsschalter mit eingelerntem
Funk-Außen-Helligkeitssensor FAH und
in der Funktionseinstellung ESV. In der
Zeiteinstellung 120 öffnet der Kontakt 18
bei ausreichender Helligkeit 4 Minuten
verzögert, in der Zeiteinstellung 0 sofort.
Die Tasteransteuerung bleibt zusätzlich
möglich.
Bewegungserkennung mit eingelerntem
F nk Be eg ngs Helligkeitssensor FBH
Bewegungserkennung mit eingelerntem
Funk-Bewegungs-Helligkeitssensor FBH
(Slave) oder Funk-Bewegungssensor
FB65B und in der Funktionseinstellung
ER. Bei Bewegung wird eingeschaltet.
Wenn keine Bewegung mehr erkannt
wird, öffnet der Kontakt nach der einge-
stellten Rückfallverzögerungszeit t = 2
bis 255 (FB65B: 120 bis 380) Sekunden
(Stellung 4). Wird ein Funk-Bewegungs-
Helligkeits sensor FBH (Master) einge-
lernt, wird beim Einlernen mit dem unteren
Drehschalter die Schaltschwelle festge-
legt, bei welcher in Abhängigkeit von der
Helligkeit (zusätzlich zur Bewegung) die
Beleuchtung einschaltet bzw. ausschaltet.
Ein Funk-Außen-Helligkeitssensor FAH oder
ein Funk-Bewegungs-Helligkeits sensor
FBH (Master) kann in der Funktions-
einstellung ER gemeinsam mit FBH
(Slave) oder FB65B verwendet werden,
damit Bewegung nur bei Dunkel heit
ausgewertet wird. Wird vom FAH oder
FBH (Master) Helligkeit erkannt, öffnet
der Kontakt sofort.
Bei dem Einlernen wird auch die
Schaltschwelle eingelernt: zwischen
beginnender Dämmerung und völliger
Dunkelheit.
Die LED begleitet den Einlernvorgang
gemäß Bedienungsanleitung und zeigt
im Betrieb Funk-Steuerbefehle durch
kurzes Aufblinken an.
Anschlussbeispiel
Technische Daten
Nennschaltleistung 10 A/250 V AC
Glühlampenlast und 2000 W
Halogenlampenlast 1) 230V
Leuchtstofflampen mit 1000VA
KVG in DUO-Schaltung
oder unkompensiert
Leuchtstofflampen mit KVG 500 VA
parallel kompensiert oder mit EVG
Kompakt-Leuchtstofflampen 15x7W
mit EVG und 10x20 W
Energiesparlampen ESL
230V-Steuertaster: Steuerstorm 0,4 mA
maximale Parallelkapazität 0,3μF
(ca. Länge) der Steuerleitung (1000m)
Stand-by-Verlust (Wirkleistung) 0,9 W
1)
Bei Lampen mit max. 150W.
Einlernen der Funksensoren in
Funkaktoren
Alle Sensoren müssen in Aktoren ein-
ge lernt werden, damit diese deren
Befehle erkennen und ausführen können.
Aktor FUA12-230V einlernen
Bei der Lieferung ab Werk ist der Lern-
speicher leer. Um sicher zu stellen, dass
nicht bereits etwas eingelernt wurde,
den Speicherinhalt komplett löschen:
Den mittleren Drehschalter auf CLR stellen.
Die LED blinkt aufgeregt. Innerhalb von
10 Sekunden den oberen Drehschalter
3-mal zu dem Rechtsanschlag (Drehen
im Uhrzeigersinn) und wieder davon
weg drehen. Die LED hört auf zu blinken
und erlischt nach 2 Sekunden. Alle ein-
gelernten Sensoren sind gelöscht, der
Repeater und die Bestätigungs-Tele-
gramme sind ausgeschaltet.
Einzelne eingelernte Sensoren löschen:
Den mittleren Drehschalter auf CLR stellen.
Die LED blinkt aufgeregt. Den Sensor
betätigen. Die LED erlischt.
Wurden alle Funktionen eines ver-
schlüsselten Sensors gelöscht, muss
dieser wie unter Verschlüsselte Sensoren
einlernen beschrieben neu eingelernt
werden.
Sensoren einlernen:
1. Den oberen Drehschalter auf die ge-
wünschte Einlernfunktion stellen
