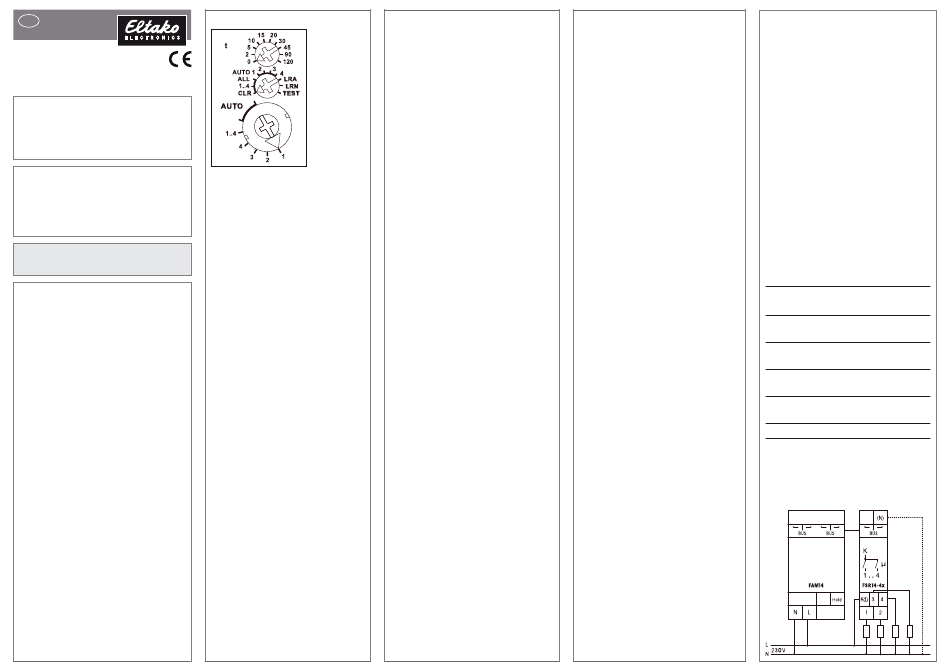

Eltako electronics FSR14-4x Bedienungsanleitung

D
30 014 001 - 4
RS485-Bus-Aktor
4-Kanal-Stromstoß-Schaltrelais
FSR14-4x
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
gültig für Geräte ab Fertigungswoche
40/17 (siehe Aufdruck Unterseite Gehäuse)

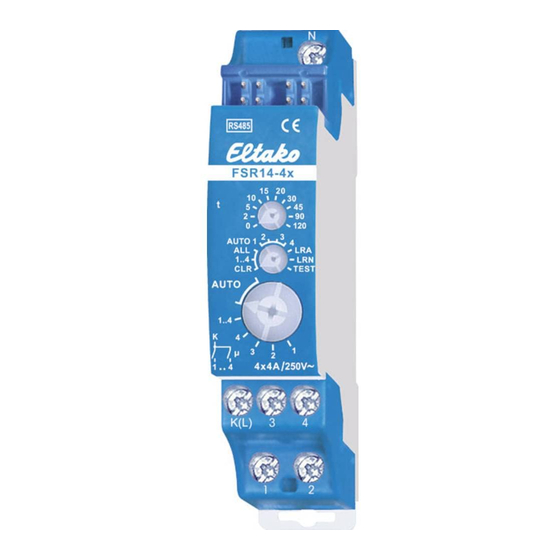

Stromstoß-Schaltrelais mit 4 Kanälen, je
1 Schließer 4 A/250 V AC, Glühlampen
1000 W, potentialgetrennt von der Ver -
sorgungs spannung, mit DX-Tech nologie.
Bidirektional. Stand-by-Verlust nur 0,1 Watt.
Reiheneinbaugerät für Montage auf
Tragschiene DIN-EN 60715 TH35.
1 Teilungseinheit = 18 mm breit,
58 mm tief.
Anschluss an den Eltako-RS485-Bus.
Quer verdrahtung Bus und Strom -
versorgung mit Steckbrücke.
Mit der patentierten Eltako-Duplex-Tech -
nologie können die normalerweise
potenzialfreien Kontakte beim Schalten
von 230 V-Wechsel spannung 50 Hz
trotzdem im Nulldurchgang schalten
und damit den Verschleiß drastisch
reduzieren. Hierzu einfach den N-Leiter
an die Klemme (N) und L an K (L)
anschließen. Dadurch ergibt sich ein
zusätzlicher Stand-by-Verlust von nur
0,1 Watt.
Sind alle 4 Relais des FSR14-4x einge-
schaltet, werden 0,7 Watt benötigt.
Beim Ausfall der Versorgungsspannung
wird definiert ausgeschaltet.
Funktions-Drehschalter
Funktions-Drehschalter
Die Kanäle können unabhängig von -
einander als ES- und/oder ER-Kanal ein-
gelernt werden.
Szenen-Steuerung:
Mit einem der vier Steuersignale eines
als Szenentaster eingelernten Tasters mit
Doppel wippe können mehrere Kanäle
eines oder mehrerer FSR14-4x zu je einer
Szene ein- bzw. ausgeschaltet werden.
Zentralbefehle am PC werden mit der
Gebäudefunk-Visualisierungs- und
Steuerungs-Software GFVS gesendet.
Hierzu am PC einen oder mehrere
FSR14-4x einlernen.
Mit den Drehschaltern werden die Taster
ein gelernt und gegebenenfalls die 4
Kanäle getestet. Für den Normalbetrieb
werden der mittlere und der untere Dreh -
schalter an schließend auf AUTO gestellt.
Bei dem oberen Drehschalter wird ggf.
für alle Kanäle gleich die EW-Zeit (0-120
Sekun den) für Relais bzw. die RV-Zeit
(0-120 Minuten) für Stromstoß schalter
eingestellt.
Werden Funk-Bewegungs-Helligkeits -
sensoren FBH (Master) eingelernt, wird
mit dem oberen Drehschalter, für jeden
Kanal getrennt, die Schaltschwelle fest-
gelegt, bei welcher in Abhängigkeit von
der Helligkeit (zusätzlich zur Bewegung)
die Beleuchtung einschaltet bzw. aus-
schaltet (von ca. 30 lux in der Position 0
bis ca. 300 lux in der Position 90).
Werden FBH (Slave) in der Position 120
eingelernt, so werden diese nur als
Bewegungsmelder ausgewertet.
Mehrere FBH werden pro Kanal miteinan-
der verknüpft. Wenn ein FBH 'Bewegung'
meldet, schließt der Arbeitskontakt, erst
wenn alle FBH 'keine Bewegung' gemeldet
haben öffnet der Arbeitskontakt nach der
eingestellten RV-Zeit. Bei eingelerntem
FBH gilt die RV-Zeit nur für den FBH.
Mit einem Richtungstaster kann durch
Drücken von 2 Sekunden auf die
Einschaltseite dauerhaft eingeschaltet
werden, Signale von FBH werden nicht
ausgewertet.
Mit einem Richtungstaster kann durch
Drücken von 2 Sekunden auf die
Ausschaltseite dauerhaft ausgeschaltet
werden, Signale von FBH werden nicht
ausgewertet.
Nach einem kurzen Drücken des
Richtungs tasters werden die Signale von
FBH wieder ausgewertet.
Halbautomatische Bewegungserkennung
mit eingelerntem Funk-Bewegungssensor
FB65B (Werkseinstellung): Nach dem
Einschalten mit Taster wird eine Rückfall -
verzögerungszeit von 5 Minuten gestartet,
innerhalb dieser Zeit wird bei Bewegung
nachgeschaltet. Wird keine Bewegung
mehr erkannt, wird nach 5 Minuten,
zuzüglich der eingestellten RV-Zeit, auto-
matisch ausgeschaltet. Anschließend
reagiert der Aktor weitere 5 Minuten auf
Bewegung und schaltet ggf. wieder au-
tomatisch ein. Nach Ablauf der Zeit
muss wieder mit Taster eingeschaltet
werden. Mit Taster kann jederzeit ausge-
schaltet werden, Bewegung wird dann
nicht mehr ausgewertet.
Vollautomatische Bewegungserkennung
mit eingelerntem Funk-Bewegungssensor
FB65B: Soll der Aktor bei Bewegung
auch automatisch einschalten, z.B. in
Räumen ohne Tageslicht, muss im
FB65B der Jumper auf 'aktiv' umge-
steckt werden. Wird keine Bewegung
mehr erkannt, wird nach Ablauf der
Rückfallverzögerungszeit von 5 Minuten,
zuzüglich der eingestellten RV-Zeit, auto-
matisch ausgeschaltet. Mit Taster kann
jederzeit ein- und ausgeschaltet werden,
bei Bewegung wird wieder automatisch
eingeschaltet.
Werden Funk-Helligkeitssensoren FAH60
eingelernt, wird mit dem oberen Dreh -
schalter, für jeden Kanal getrennt, die
Schaltschwelle festgelegt, bei welcher in
Abhängigkeit von der Helligkeit die Be -
leuchtung einschaltet bzw. aus schaltet
(von ca. 0 lux in der Position 0 bis ca.
50 lux in der Position 120). Eine
Hysterese von ca. 300 lux zwischen
dem Ein-und Aus schalten ist fest einge-
stellt Eine zusätzlich eingestellte RV Zeit
dem Ein und Aus schalten ist fest einge
stellt. Eine zusätzlich eingestellte RV-Zeit
wird nicht beachtet.
Je Kanal kann nur ein FBH (Master)
oder FAH eingelernt werden. Ein FBH
(Master) oder FAH kann jedoch in meh-
rere Kanäle eingelernt werden.
Werden Funk-Fenster-Türkontakte FTK
oder Hoppe-Fenstergriffe eingelernt,
lassen sich mit dem mittleren Dreh -
schalter in den Positionen AUTO 1 bis
AUTO 4 unterschiedliche Funktionen ein-
stellen und maximal 116 FTK verknüpfen:
AUTO 1 = Fenster zu, dann Ausgang aktiv.
AUTO 2 = Fenster offen, dann Ausgang
aktiv.
In den Stellungen AUTO 3 und AUTO 4
sind die auf einem Kanal eingelernten
FTK automatisch verknüpft. Bei AUTO 3
müssen alle FTK geschlossen sein, da-
mit der Arbeitskontakt schließt (z. B. für
Klimasteuerung). Bei AUTO 4 genügt ein
geöffneter FTK, um den Arbeits kontakt zu
schließen (z. B. für Alarmmeldung oder
Zuschalten der Stromversorgung eines
Dunstabzuges).
Ein oder mehrere FTK können in mehrere
Kanäle eingelernt werden, damit ver-
schiedene Funktionen gleichzeitig je FTK
möglich sind. Nach einem Stromausfall
wird die Verknüpfung durch ein neues
Signal der FTK bzw. bei der nächsten
Statusmeldung nach 15 Minuten wieder
hergestellt.
Eine zusätzlich eingestellte RV-Zeit wird
nicht beachtet.
Werden Funk-Rauchwarnmelder FRW
eingelernt, werden diese pro Kanal mit-
einander verknüpft.
Wenn ein FRW 'Rauch' meldet, schließt
der Arbeitskontakt, erst wenn alle FRW
'kein Rauch' gemeldet haben, öffnet der
Arbeitskontakt.
Werden Wassersensoren eco (Art.-Nr.
55080) oder Bodenwassersonden con
(Art.-Nr. 78142) mit Funktransmitter FTM
(Art.-Nr. 78143) von AFRISO eingelernt,
lassen sich mit dem mittleren Dreh -
schalter in den Positionen AUTO 1 bis
AUTO 4 unterschiedliche Funktionen ein-
stellen.
AUTO 1 = 'kein Wasser', dann Arbeits -
kontakt geschlossen.
AUTO 2 = 'Wasser', dann Arbeitskontakt
geschlossen.
In den Stellungen AUTO 3 und AUTO 4
sind die auf einem Kanal eingelernten
Wassersensoren automatisch verknüpft.
Bei AUTO 3 müssen alle Wassersensoren
'kein Wasser' gemeldet haben, damit der
Arbeitskontakt schließt. Der Arbeits -
kontakt öffnet, wenn ein Wassersensor
'Wasser' meldet.
Bei AUTO 4 schließt der Arbeitskontakt,
wenn ein Wassersensor 'Wasser' meldet,
erst wenn alle Wassersensoren 'kein
Wasser' gemeldet haben öffnet der
Arbeitskontakt.
Eine zusätzlich eingestellte RV-Zeit wird
nicht beachtet.
Die LED unter dem oberen Drehschalter
begleitet den Einlernvorgang gemäß
Bedienungs anleitung und zeigt im
Betrieb Steuerbefehle durch kurzes
Aufblinken an.
Technische Daten
Nennschaltleistung 4 A/250 V AC
je Kontakt
Glühlampenlast und 1000 W
1)
Halogenlampenlast 230 V
Leuchtstofflampen mit KVG 500 VA
in DUO-Schaltung oder unkompensiert
Leuchtstofflampen mit KVG 250 VA
2)
parallel kompensiert oder mit EVG
Kompakt-Leuchtstofflampen mit 8 x7 W
EVG und Energiesparlampen 5 x 20 W
Stand-by-Verlust (Wirkleistung) 0,1W
Bei Lampen mit max. 150 W.
1)
I ein ≤ 10 A
2)
Anschlussbeispiel
