D
61 200 301 - 1

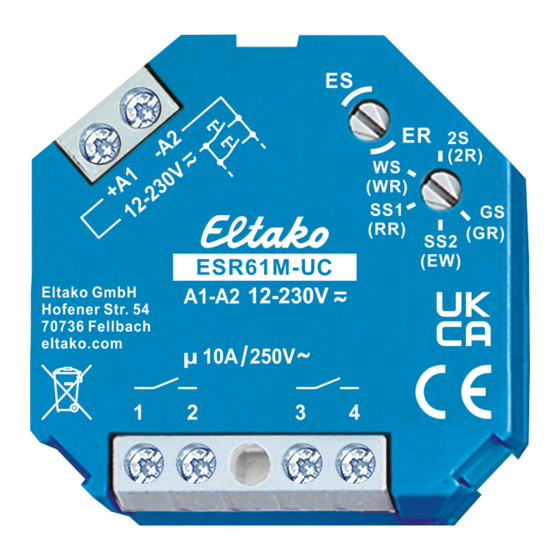

Multifunktions-Stromstoß-
Schaltrelais
ESR61M-UC
1+1 Schließer potenzialfrei 10 A/250 V AC,
Glühlampen 2000 W. Kein Stand-by-Verlust.
Für Einbaumontage. 45 mm lang, 55 mm
breit, 32 mm tief.
Modernste Hybrid-Technik vereint die Vorteile
verschleißfreier elektronischer Ansteuerung mit
hoher Schaltleistung von Spezialrelais.
Universal-Steuerspannung 8..230 V UC.
Keine ständige Stromversorgung erforderlich,
daher auch kein Stand-by-Verlust.
Durch die Verwendung eines bistabilen Relais
gibt es auch im eingeschalteten Zustand keine
Spulen-Verlustleistung und keine Erwärmung
hierdurch. Der Relaiskontakt kann bei der
Inbetriebnahme offen oder geschlossen sein und
synchronisiert sich bei der ersten Betätigung.
Mit dem ES/ER-Drehschalter werden die
Funktionen des zweiten Drehschalters vorge-
wählt. Mit ER werden die Klammerfunktionen
gewählt.
Funktions-Drehschalter
Es kann zwischen 10 Funktionen gewählt werden:
2S = Stromstoßschalter mit 2 Schließern
(2R) = Schaltrelais mit 2 Schließern
WS = Stromstoßschalter mit 1 Schließer und
1 Öffner
(WR) = Schaltrelais mit 1 Schließer und
1 Öffner
SS1 = Serienschalter 1+1 Schließer mit
Schaltfolge 0 - Kontakt 1(1-2) -
Kontakt 2 (3-4) - Kontakte 1+ 2
(RR) = Schaltrelais (Ruhestromrelais) mit
2 Öffnern
SS2 = Serienschalter 1+1 Schließer mit Schalt -
folge 0 - Kontakt 1 - Kontakte 1+ 2-
Kontakt 2
(EW) = Einschalt-Wischrelais mit 1 Schließer
und 1 Öffner, Wischzeit 1s
GS = Gruppenschalter 1+1 Schließer mit
Schaltfolge 0 - Kontakt 1 - 0 - Kontakt 2
(GR) = Gruppenrelais 1+1 Schließer (Relais
mit wechselnd schließendem Kontakt)
Dieses Relais ist nicht zur Rückmeldung
mit der Schaltspannung eines Dimmschalters
geeignet. Hierzu nur die Relais ESR12DDX-UC,
ESR12NP-230V+UC oder ESR61NP-230V+UC
verwenden.

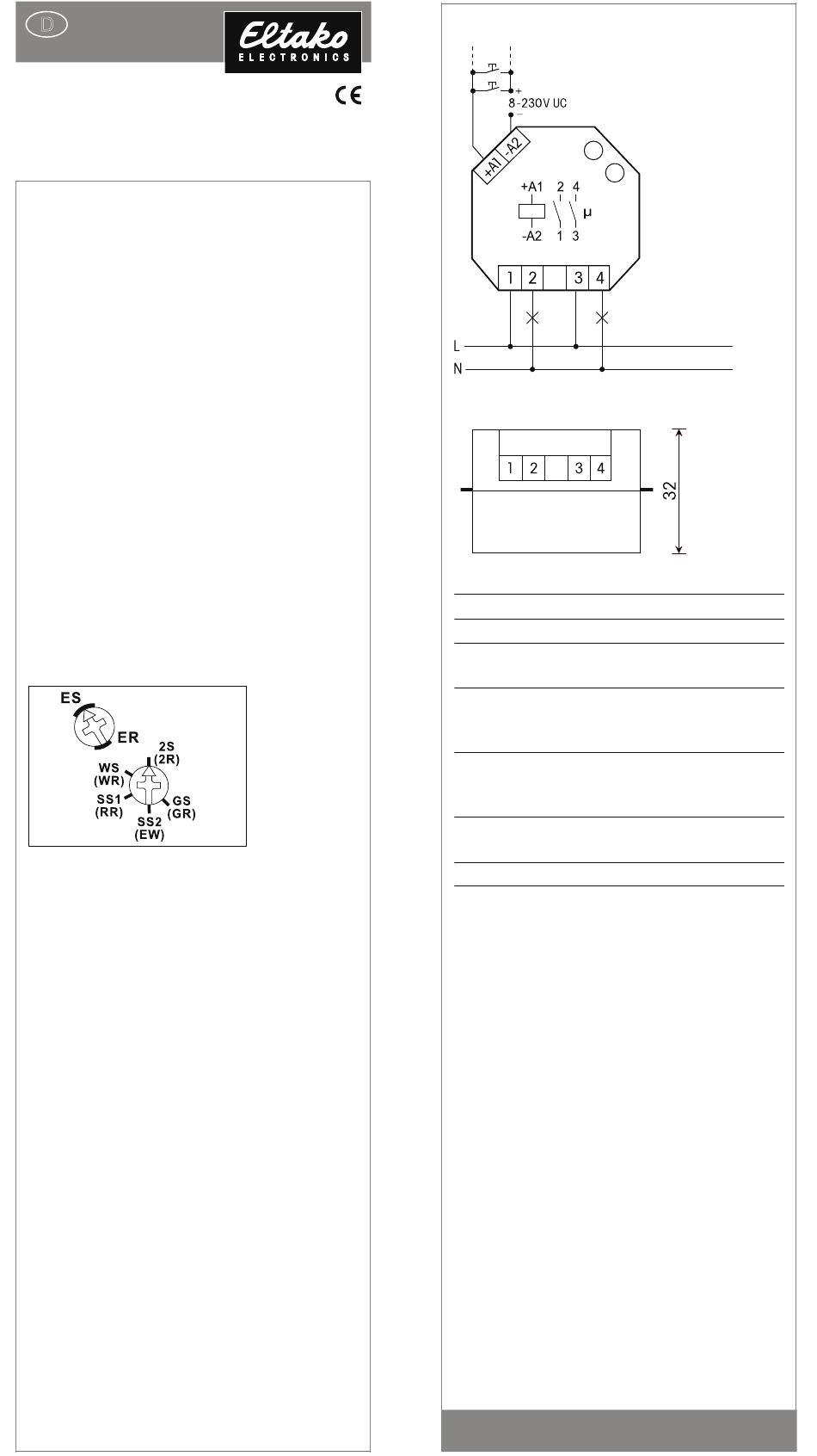

Anschlussbeispiel
Seitenansicht
Technische Daten
Steuerspannung
Nennschaltleistung
Glühlampenlast und
1)
Halogenlampenlast
Leuchtstofflampenlast mit KVG
in DUO-Schaltung oder
unkompensiert
Leuchtstofflampen mit KVG
parallel kompensiert oder
mit EVG
Kompakt-Leuchtstofflampen
mit EVG und Energiesparlampen
Stand-by-Verlust (Wirkleistung)
Bei Lampen mit max. 150 W.
1)
Bei elektronischen Vorschaltgeräten ist mit einem
2)
bis zu 40-fachen Einschaltstrom zu rechnen. Für
600W Dauerlast die Strombegrenzungsrelais SBR61
verwenden.
Achtung !
Diese Geräte dürfen nur durch eine
Elektro fachkraft installiert werden,
Bei elektronischen Vorschaltgeräten ist mit einem
2)
andernfalls besteht Brandgefahr oder
bis zu 40-fachen Einschaltstrom zu rechnen. Für
600W Dauerlast die Strombegrenzungsrelais SBR61
Gefahr eines elektrischen Schlages!
verwenden.
08/2011 Änderungen vorbehalten.
Achtung !
Diese Geräte dürfen nur durch eine
Elektro fachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
08/2011 Änderungen vorbehalten.
8..230 V UC
10 A/250 V AC
2000 W
230 V
1000 VA
500 VA
I ein < _ 70 A /
10 ms
2)
-
