Eltako electronics FSR14-2 Serie Bedienungsanleitung

D
30 014 002 - 2

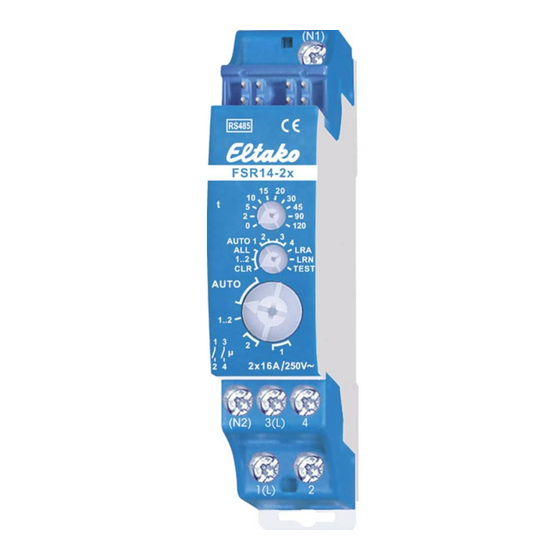

RS485-Bus-Aktor
2-Kanal-Stromstoß-Schaltrelais
FSR14-2x
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
gültig für Geräte ab Fertigungswoche
07/14 (siehe Aufdruck Unterseite Gehäuse)
Stromstoß-Schaltrelais mit 2 Kanälen,
1+1 Schließer potenzialfrei 16A/250V
AC, Glühlampen 2000 W, mit DX-
Technologie. Bidirektional. Stand-by-
Verlust nur 0,1 Watt.
Reiheneinbaugerät für Montage auf
Tragschiene DIN-EN 60715 TH35.
1 Teilungseinheit = 18mm breit,
58 mm tief.
Anschluss an den Eltako-RS485-Bus.
Quer verdrahtung Bus und Strom -
versorgung mit Steckbrücke.
Mit der patentierten Eltako-Duplex-
Tech nologie können die normalerweise
potenzialfreien Kontakte beim Schalten
von 230V-Wechsel spannung 50Hz
trotz dem im Nulldurchgang schalten
und damit den Verschleiß drastisch
reduzieren. Hierzu einfach den N-Leiter
an die Klemme (N1) und L an 1(L)
und/oder N an (N2) und L an 3(L)
anschließen. Dadurch ergibt sich ein
zusätzlicher Stand-by-Verlust von nur
0,1 Watt.
Beim Ausfall der Versorgungsspannung
bleibt der Schaltzustand erhalten. Bei
wiederkehrender Versorgungsspannung
wird definiert ausgeschaltet.

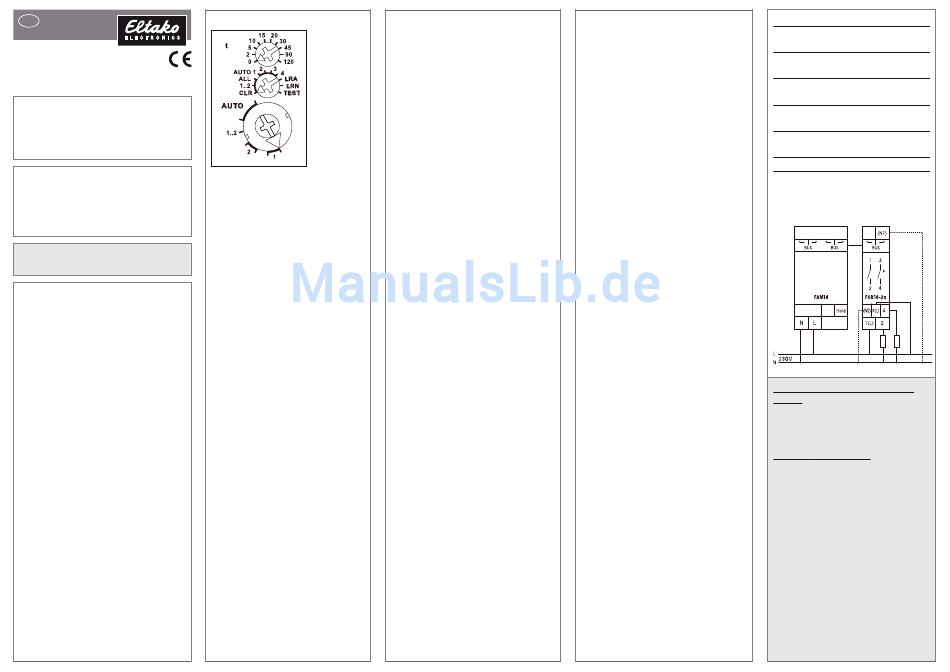

Funktions-Drehschalter
Funktions-Drehschalter
Die Kanäle können unabhängig von -
einander als ES- und/oder ER-Kanal ein-
gelernt werden.
Szenen-Steuerung:
Mit einem der vier Steuersignale eines
als Szenentaster eingelernten Tasters mit
Doppel wippe können mehrere Kanäle
eines oder mehrerer FSR14-2x zu je einer
Szene ein- bzw. ausgeschaltet werden.
Zentralbefehle am PC werden mit der
Gebäudefunk-Visualisierungs- und
Steuerungs-Software GFVS gesendet.
Hierzu am PC einen oder mehrere
FSR14-2x einlernen.
Mit den Drehschaltern werden die Taster
eingelernt und gegebenenfalls die 2
Kanäle getestet. Für den Normalbetrieb
werden der mittlere und der untere
Drehschalter an schließend auf AUTO ge-
stellt. Bei dem oberen Drehschalter wird
ggf. für alle Kanäle gleich die EW-Zeit
(0-120 Sekun den) für Relais bzw. die
RV-Zeit (0-120 Minuten) für Stromstoß -
schalter eingestellt.
Werden Funk-Bewegungs-Helligkeits -
sensoren FBH (Master) eingelernt, wird
mit dem oberen Drehschalter, für jeden
Kanal getrennt, die Schaltschwelle fest-
gelegt, bei welcher in Abhängigkeit von
der Helligkeit (zusätzlich zur Bewegung)
die Beleuchtung einschaltet bzw. aus-
schaltet (von ca. 30 lux in der Position 0
bis ca. 300lux in der Position 90).
Werden FBH (Slave) in der Position 120
eingelernt, so werden diese nur als
Bewegungsmelder ausgewertet.
Mehrere FBH werden pro Kanal miteinan-
der verknüpft. Wenn ein FBH 'Bewegung'
meldet, schließt der Arbeitskontakt, erst
wenn alle FBH 'keine Bewegung' gemeldet
haben öffnet der Arbeitskontakt nach der
eingestellten RV-Zeit. Bei eingelerntem
FBH gilt die RV-Zeit nur für den FBH.
Mit einem Richtungstaster kann durch
Drücken von 2 Sekunden auf die
Einschaltseite dauerhaft eingeschaltet
werden, Signale von FBH werden nicht
ausgewertet.
Mit einem Richtungstaster kann durch
Drücken von 2 Sekunden auf die
Ausschaltseite dauerhaft ausgeschaltet
werden, Signale von FBH werden nicht
ausgewertet.
Nach einem kurzen Drücken des
Richtungs tasters werden die Signale von
FBH wieder ausgewertet.
Werden Funk-Helligkeitssensoren FAH60
eingelernt, wird mit dem oberen Dreh -
schalter, für jeden Kanal getrennt, die
Schaltschwelle festgelegt, bei welcher in
Abhängigkeit von der Helligkeit die Be -
leuchtung einschaltet bzw. aus schaltet
(von ca. 0 lux in der Position 0 bis ca.
50 lux in der Position 120). Eine
Hysterese von ca. 300 lux zwischen
dem Ein-und Aus schalten ist fest einge-
stellt. Eine zusätzlich eingestellte RV-Zeit
wird nicht beachtet.
Je Kanal kann nur ein FBH (Master)
oder FAH ein gelernt werden. Ein FBH
(Master) oder FAH kann jedoch in
mehrere Kanäle eingelernt werden.
Werden Funk-Fenster-Türkontakte FTK
oder Hoppe-Fenstergriffe eingelernt,
lassen sich mit dem mittleren Dreh -
schalter in den Positionen AUTO 1 bis
AUTO 4 unterschiedliche Funktionen ein-
stellen und maximal 116 FTK verknüpfen:
AUTO 1 = Fenster zu, dann Ausgang aktiv.
AUTO 2 = Fenster offen, dann Ausgang
aktiv.
In den Stellungen AUTO 3 und AUTO 4
sind die auf einem Kanal eingelernten
FTK automatisch verknüpft. Bei AUTO 3
müssen alle FTK geschlossen sein, da-
mit der Arbeitskontakt schließt (z. B. für
Klimasteuerung). Bei AUTO 4 genügt ein
geöffneter FTK, um den Arbeits kontakt zu
schließen (z. B. für Alarmmeldung oder
Zuschalten der Stromversorgung eines
Dunstabzuges).
Ein oder mehrere FTK können in mehrere
Kanäle eingelernt werden, damit ver-
schiedene Funktionen gleichzeitig je FTK
möglich sind. Nach einem Stromausfall
wird die Verknüpfung durch ein neues
Signal der FTK bzw bei der nächsten
wird die Verknüpfung durch ein neues
Signal der FTK bzw. bei der nächsten
Statusmeldung nach 15 Minuten wieder
hergestellt.
Eine zusätzlich eingestellte RV-Zeit wird
nicht beachtet.
Werden Funk-Rauchwarnmelder FRW
eingelernt, werden diese pro Kanal mit-
einander verknüpft.
Wenn ein FRW 'Rauch' meldet, schließt
der Arbeitskontakt, erst wenn alle FRW
'kein Rauch' gemeldet haben, öffnet der
Arbeitskontakt.
Werden Wassersensoren eco (Art.-Nr.
55080) oder Bodenwassersonden con
(Art.-Nr. 78142) mit Funktransmitter
FTM (Art.-Nr. 78143) von AFRISO einge-
lernt, lassen sich mit dem mittleren Dreh -
schalter in den Positionen AUTO 1 bis
AUTO 4 unterschiedliche Funktionen ein-
stellen.
AUTO 1 = 'kein Wasser', dann Arbeits -
kontakt geschlossen.
AUTO 2 = 'Wasser', dann Arbeitskontakt
geschlossen.
In den Stellungen AUTO 3 und AUTO 4
sind die auf einem Kanal eingelernten
Wassersensoren automatisch verknüpft.
Bei AUTO 3 müssen alle Wassersensoren
'kein Wasser' gemeldet haben, damit
der Arbeitskontakt schließt. Der Arbeits -
kontakt öffnet, wenn ein Wassersensor
'Wasser' meldet.
Bei AUTO 4 schließt der Arbeitskontakt,
wenn ein Wassersensor 'Wasser' meldet,
erst wenn alle Wassersensoren 'kein
Wasser' gemeldet haben öffnet der
Arbeitskontakt.
Eine zusätzlich eingestellte RV-Zeit wird
nicht beachtet.
Die LED unter dem oberen Drehschalter
be gleitet den Einlernvorgang gemäß
Bedienungsanleitung und zeigt im
Betrieb Steuerbefehle durch kurzes
Aufblinken an.
Technische Daten
Nennschaltleistung 16 A/250 V AC
je Kontakt
Glühlampenlast und 2000 W
1)
Halogenlampenlast 230 V
Leuchtstofflampen mit KVG 1000 VA
in DUO-Schaltung oder unkompensiert
Leuchtstofflampen mit KVG 500 VA
parallel kompensiert oder mit EVG
Kompakt-Leuchtstofflampen mit 15x7 W
EVG und Energiesparlampen 10x20 W
Stand-by-Verlust (Wirkleistung) 0,1W
1) Bei Lampen mit max. 150W.
Anschlussbeispiel
Einlernen der Funksensoren in Funk -
aktoren
Alle Sensoren müssen in Aktoren einge-
lernt werden, damit diese deren Befehle
erkennen und ausführen können.
Aktor FSR14-2x einlernen
Bei der Lieferung ab Werk ist der Lern-
speicher leer. Um sicher zu stellen, dass
nicht bereits etwas eingelernt wurde, den
Speicherinhalt komplett löschen:
Den mittleren Drehschalter auf ALL
(bzw. auf CLR 1.. 2, wenn nur ein Kanal
gelöscht werden soll und zusätzlich den
unteren Drehschalter auf den gewünschten
Kanal) stellen. Die LED blinkt aufgeregt.
Innerhalb von 10 Sekunden den oberen
Drehschalter 3-mal zu dem Rechtsan-
schlag (Drehen im Uhrzeiger sinn) und
wieder davon weg drehen.
Die LED hört auf zu blinken und erlischt
nach 2 Sekunden. Alle eingelernten
Sensoren bzw. Sensoren eines Kanals
sind gelöscht.
