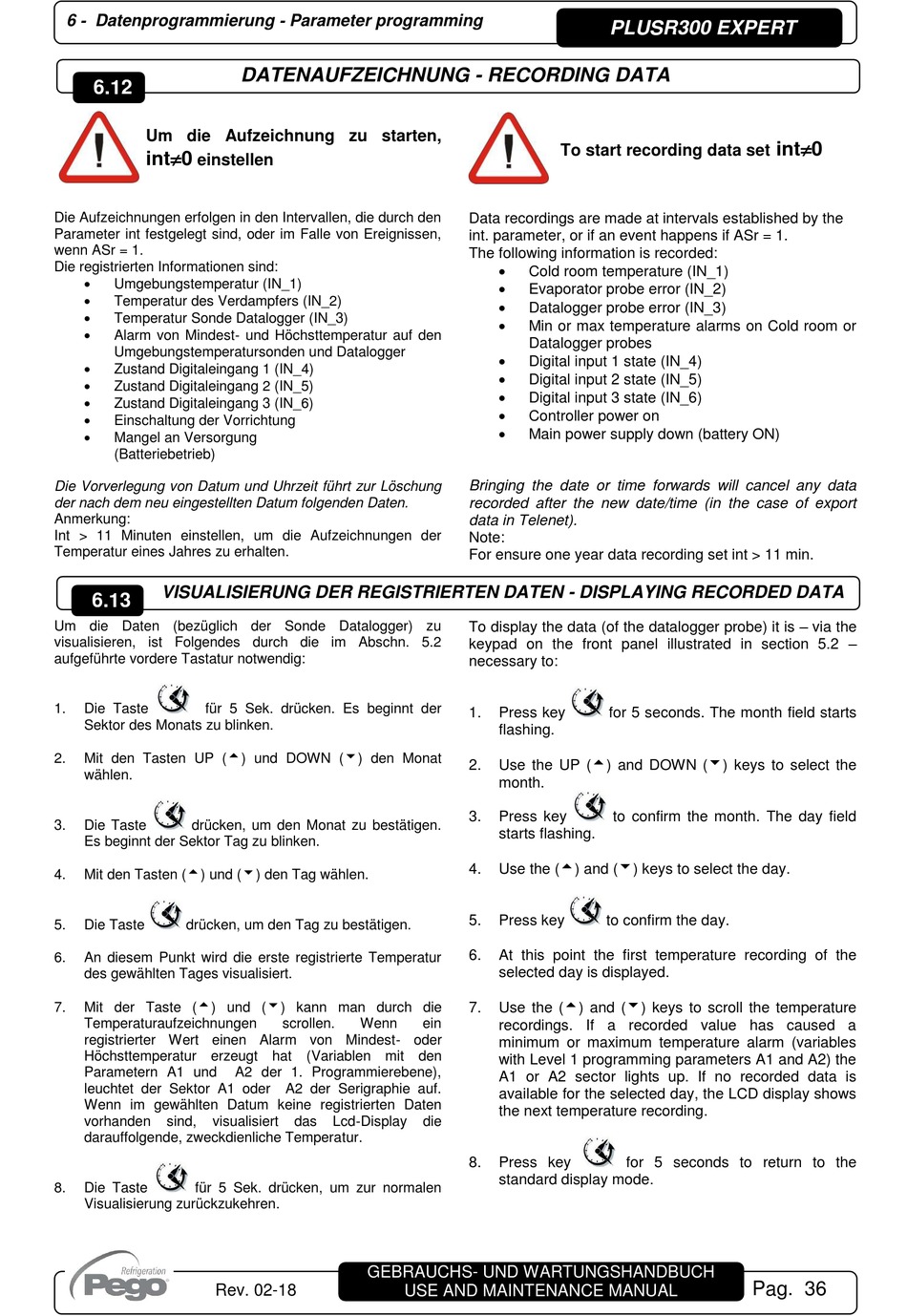

6 - Datenprogrammierung - Parameter programming
6.12
Um die Aufzeichnung zu starten,
int0
einstellen
Die Aufzeichnungen erfolgen in den Intervallen, die durch den
Parameter int festgelegt sind, oder im Falle von Ereignissen,
wenn ASr = 1.
Die registrierten Informationen sind:

Umgebungstemperatur (IN_1)

Temperatur des Verdampfers (IN_2)

Temperatur Sonde Datalogger (IN_3)

Alarm von Mindest- und Höchsttemperatur auf den
Umgebungstemperatursonden und Datalogger

Zustand Digitaleingang 1 (IN_4)

Zustand Digitaleingang 2 (IN_5)

Zustand Digitaleingang 3 (IN_6)

Einschaltung der Vorrichtung

Mangel an Versorgung
(Batteriebetrieb)
Die Vorverlegung von Datum und Uhrzeit führt zur Löschung
der nach dem neu eingestellten Datum folgenden Daten.
Anmerkung:
Int > 11 Minuten einstellen, um die Aufzeichnungen der
Temperatur eines Jahres zu erhalten.

VISUALISIERUNG DER REGISTRIERTEN DATEN - DISPLAYING RECORDED DATA

6.13
Um die Daten (bezüglich der Sonde Datalogger) zu
visualisieren, ist Folgendes durch die im Abschn. 5.2
aufgeführte vordere Tastatur notwendig:
1. Die Taste für 5 Sek. drücken. Es beginnt der
Sektor des Monats zu blinken.
2. Mit den Tasten UP () und DOWN () den Monat
wählen.
3. Die Taste drücken, um den Monat zu bestätigen.
Es beginnt der Sektor Tag zu blinken.
4. Mit den Tasten () und () den Tag wählen.
5. Die Taste drücken, um den Tag zu bestätigen.
6. An diesem Punkt wird die erste registrierte Temperatur
des gewählten Tages visualisiert.
7. Mit der Taste () und () kann man durch die
Temperaturaufzeichnungen
registrierter Wert einen Alarm von Mindest- oder
Höchsttemperatur erzeugt hat (Variablen mit den
Parametern A1 und
leuchtet der Sektor A1 oder
Wenn im gewählten Datum keine registrierten Daten
vorhanden sind, visualisiert
darauffolgende, zweckdienliche Temperatur.
8. Die Taste für 5 Sek. drücken, um zur normalen
Visualisierung zurückzukehren.
Rev. 02-18

DATENAUFZEICHNUNG - RECORDING DATA

scrollen. Wenn
A2 der 1. Programmierebene),
A2 der Serigraphie auf.
das Lcd-Display
GEBRAUCHS- UND WARTUNGSHANDBUCH
USE AND MAINTENANCE MANUAL
To start recording data set
Data recordings are made at intervals established by the
int. parameter, or if an event happens if ASr = 1.
The following information is recorded:

Cold room temperature (IN_1)

Evaporator probe error (IN_2)

Datalogger probe error (IN_3)

Min or max temperature alarms on Cold room or
Datalogger probes

Digital input 1 state (IN_4)

Digital input 2 state (IN_5)

Digital input 3 state (IN_6)

Controller power on

Main power supply down (battery ON)
Bringing the date or time forwards will cancel any data
recorded after the new date/time (in the case of export
data in Telenet).
Note:
For ensure one year data recording set int > 11 min.
To display the data (of the datalogger probe) it is – via the
keypad on the front panel illustrated in section 5.2 –
necessary to:
1. Press key
flashing.
2. Use the UP () and DOWN () keys to select the
month.
3. Press key
starts flashing.
4. Use the () and () keys to select the day.
5. Press key
6. At this point the first temperature recording of the
selected day is displayed.
7. Use the () and () keys to scroll the temperature
ein
recordings. If a recorded value has caused a
minimum or maximum temperature alarm (variables
with Level 1 programming parameters A1 and A2) the
A1 or A2 sector lights up. If no recorded data is
available for the selected day, the LCD display shows
the next temperature recording.
die
8. Press key
standard display mode.
PLUSR300 EXPERT
int0
for 5 seconds. The month field starts
to confirm the month. The day field
to confirm the day.
for 5 seconds to return to the
