ENTFERNUNG DES VORDERTEILS DES SCHALTKASTENS - PANEL FRONT COVER REMOVAL

4.5
Das Vorderteil des Schaltkastens kann vollkommen entfernt
werden, um die Vorgänge der Installation zu erleichtern.
Zur Entfernung des Vorderteils des Schaltkastens wie folgt
vorgehen:
Den Vorderteil des Schaltkastens öffnen und

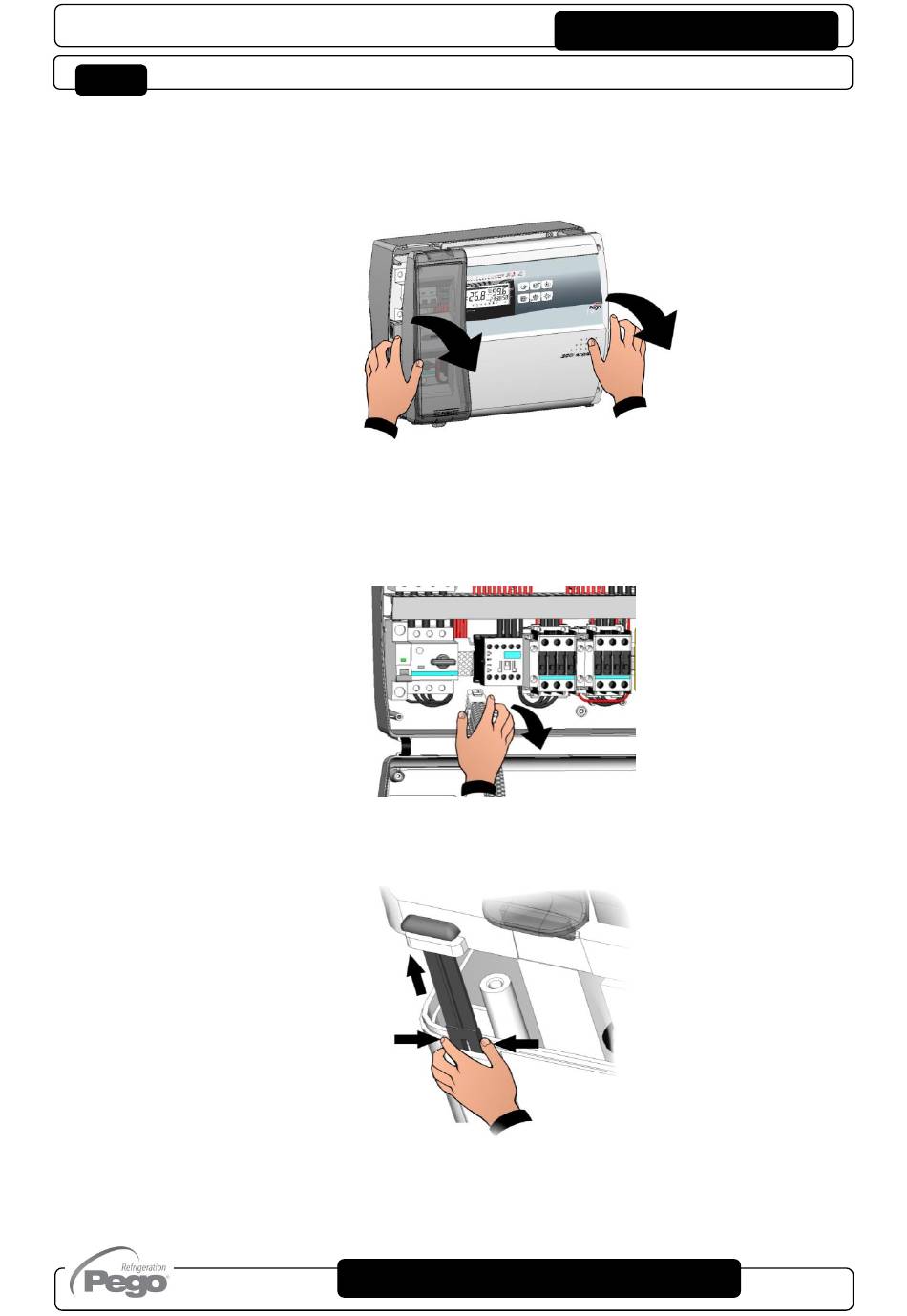

Fig. 8:
erheben und die beiden Scharniere bis zum
Anschlag gleiten lassen. Die Scharniere biegen und
zum Zugang zum Inneren des Schaltkastens um
180° nach unten drehen.
Fig. 9: Den Verbindungsstecker
abtrennen.
Einen Druck seitlich jedes einzelnen Scharniers
Fig. 10:
ausüben,
herauszuziehen und das Vorderteil vollständig
entfernen.
Rev. 02-18
der Elektronikkarte
um es aus seiner
GEBRAUCHS- UND WARTUNGSHANDBUCH
USE AND MAINTENANCE MANUAL
The panel front cover is totally removable to help
installation operations.
To remove the front cover make following steps:
Open the front of the box, lift it and slide the two
hinges out as far as they will go. Bend the hinges
and rotate the front panel by 180° downward to
get access inside the panel.
Disconnect the connector to electronic board.
Press on the sides of the hinges to remove them
Aufnahme from their seats and so completely remove the
front panel.
