DEUTSCH

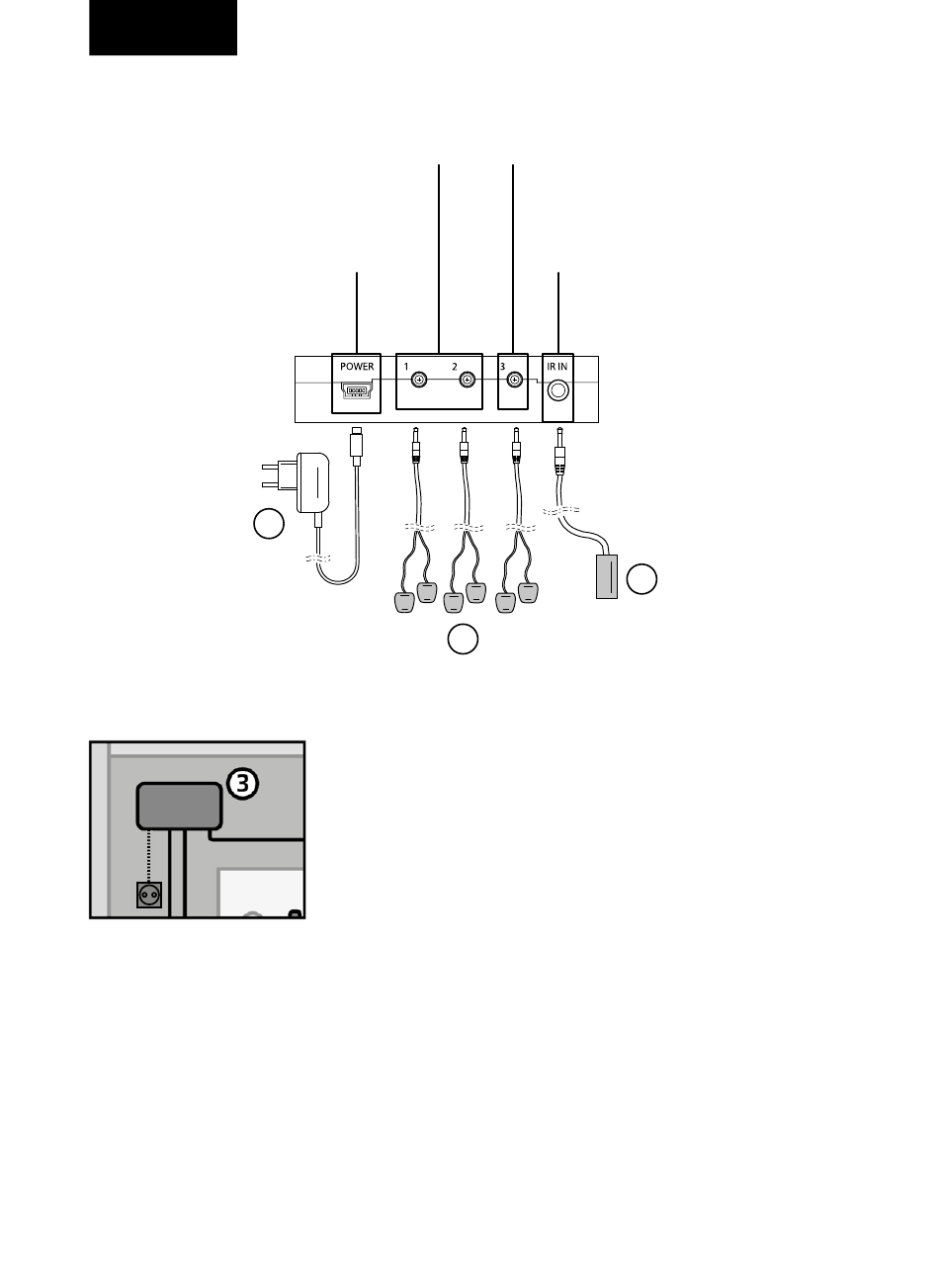

1.3 ANBRINGUNG UND ANSCHLUSS DES IR MODULS

IR OUT für Geräte hinter
geschlossenen Möbelklappen
Stromversorgung
4
1. Schließen Sie die IR-Kabel mit den IR Blaster LEDs (2) an die IR OUT An-
schlüsse des IR-Moduls an. Verwenden Sie hierbei ausschließlich IR OUT 1
und IR OUT 2 für Geräte hinter geschlossenen Möbelklappen, IR OUT 3 (TV)
für Geräte im Sichtbereich (TV, Soundsystem), um Bedienungsprobleme zu
vermeiden.
2. Schließen Sie den IR-Empfänger (1) an den IR IN Anschluss des IR-Moduls an.
3. Schließen Sie das USB-Netzteil (4) an den POWER Anschluss des IR-Moduls
an und stecken Sie das Netzteil in eine Steckdose.
4
2
Installieren Sie das IR-Modul (3) an einem erreich-
baren Ort hinter oder neben Ihren A / V-Geräten und
in Reichweite einer Steckdose.
Um die Betriebsfähigkeit überwachen zu können,
müssen die Anschlüsse zugänglich und die Kontroll-
Leuchten sichtbar bleiben.
IR OUT für Geräte im Sicht-
bereich (TV, Soundsystem)
IR IN für IR-Empfänger
1
