Spectral SMART CONTROL IR-LINK-SYSTEM Schnellstartanleitung Seite 16

ITALY

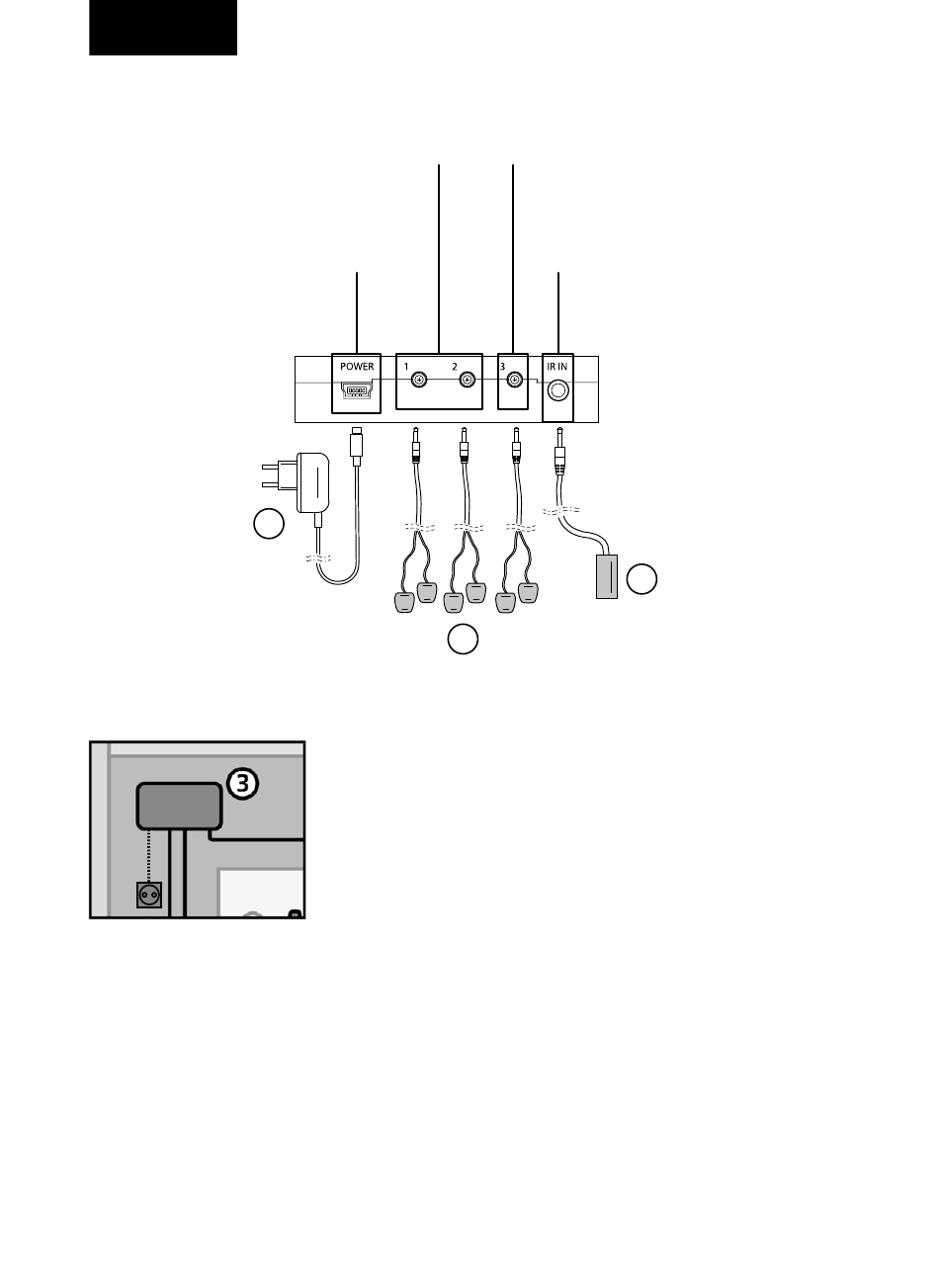

1.3 APPLICAZIONE E COLLEGAMENTO DEL MODULO IR
IR OUT per i dispositivi dietro
gli sportelli chiusi del mobile
Alimentazione
di corrente
4
1. Collegare il cavo IR con i Blaster LED IR (2) nei collegamenti IR OUT del
modulo IR. Utilizzare a tale scopo esclusivamente IR OUT 1 e IR OUT 2 per i
dispositivi dietro gli sportelli chiusi del mobile, IR OUT 3 (TV) per i dispositivi
nel raggio visivo (TV, sistema audio) per evitare problemi di comando.
2. Collegare il ricevitore IR (1) al collegamento IR IN del modulo IR.
3. Collegare l'alimentatore USB (4) al collegamento POWER del modulo IR e
inserire la spina maschio dell'alimentatore in una presa di corrente.
16
IR OUT per i dispositivi entro il
raggio visivo (TV, sistema audio)
2
Installare il modulo IR (3) in un luogo raggiungi
dietro o accanto ai vostri dispositivi audio / video e
nel raggio d'azione di una presa.
Per monitorare la funzionalità del sistema, i
collegamenti devono essere accessibili e le spie di
controllo devono rimanere visibili.
IR IN per il ricevitore IR
1
