Spectral SMART CONTROL IR-LINK-SYSTEM Schnellstartanleitung Seite 12

FRANCE

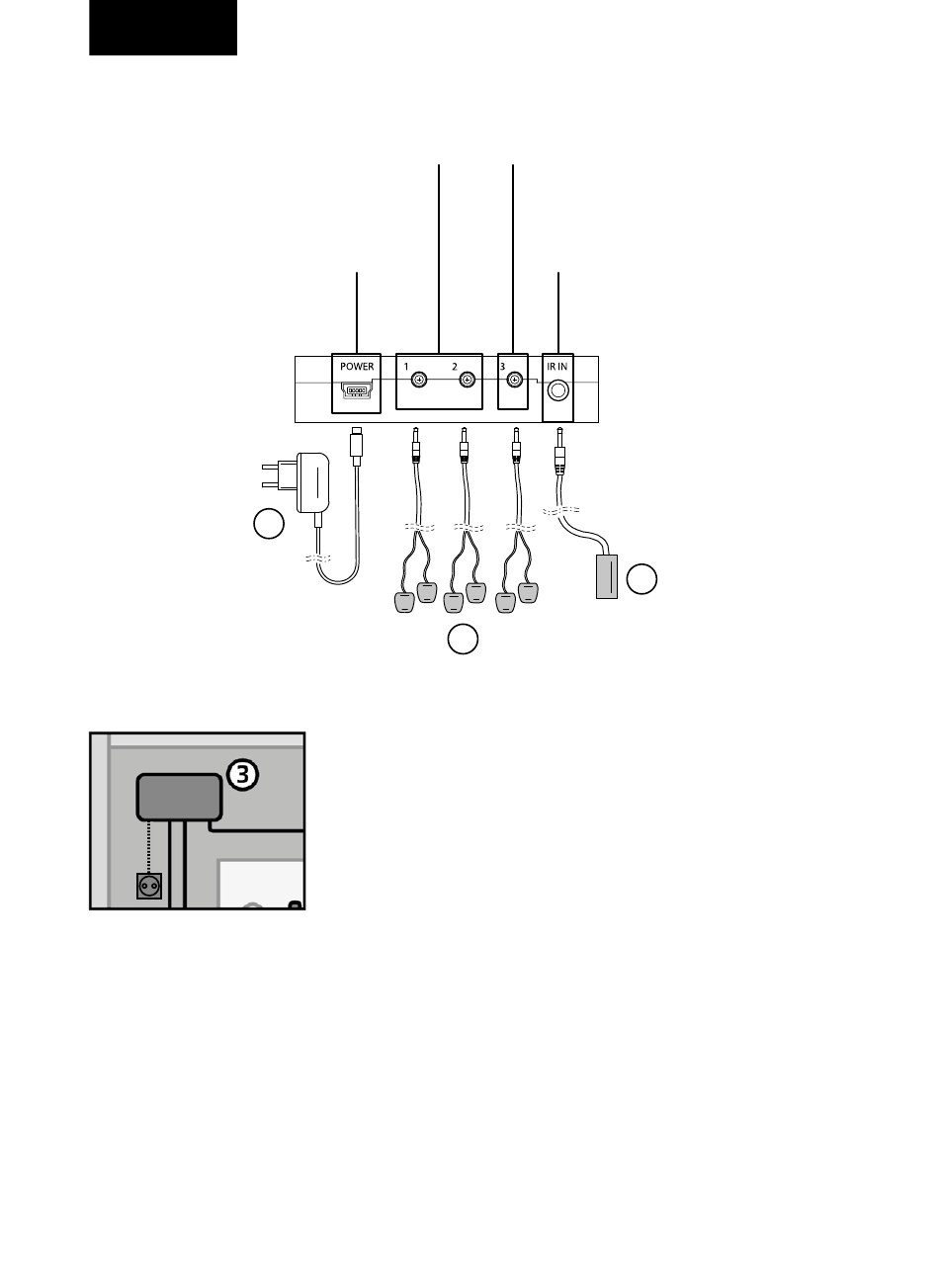

1.3 MONTAGE ET RACCORDEMENT DU MODULE IR
IR OUT pour les appareils
derrière des volets de meuble
Alimentation électrique
4
1. Raccordez les câbles IR avec les LED Blaster IR (2) aux prises IR OUT du
module IR. Pour cela, utilisez exclusivement IR OUT 1 et IR OUT 2 pour
les appareils situés derrière des volets de meuble fermés, IR OUT 3 (TV)
pour les appareils situés dans le champ de vision (TV, système audio) afin
d'éviter tout problème de commande.
2. Raccordez le récepteur IR (1) à la prise IR IN du module IR.
3. Raccordez le bloc d'alimentation USB (4) à la prise POWER du module IR
et branchez le bloc d'alimentation sur une prise secteur.
12
IR OUT pour les appareils
situés dans le champ de
fermés vision (TV, système audio)
2
Installez le module IR (3) à un endroit accessible,
derrière ou à côté de vos appareils A / V et à portée
d'une prise secteur.
Pour que vous puissiez surveiller le bon fonction-
nement de l'ensemble, les connexions doivent
rester accessibles et les témoins lumineux doivent
demeurer visibles.
IR IN pour récepteur IR
1
