Spectral SMART CONTROL IR-LINK-SYSTEM Schnellstartanleitung Seite 20

NETHERLAND

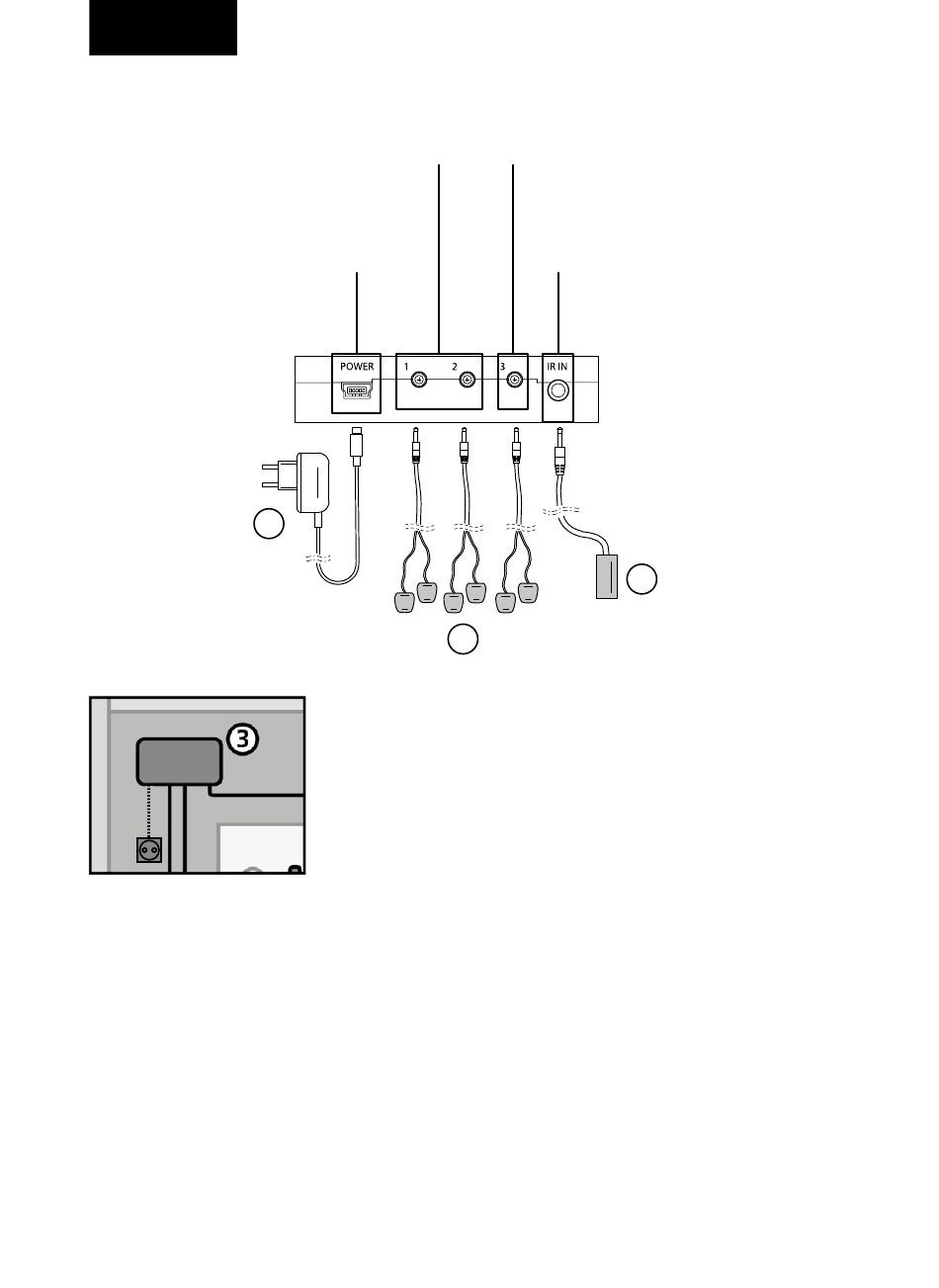

1.3 INSTALLATIE EN AANSLUITEN VAN DE IR-MODULE
IR OUT voor apparaten achter
gesloten meubelkleppen
stroom aansluiting
4
1. Sluit de IR-kabel met de IR Blaster LED's (2) aan op de IR OUT ingang van
de IR-module. Gebruik hierbij aansluiting de ingangen IR OUT 1 en IR OUT 2
voor apparatuur achter gesloten meubelkleppen, IR OUT 3 (TV)is alleen voor
apparaten in het zichtveld (TV, sound-systeem), dit om bedieningsproblemen
te vermijden.
2. Sluit u de IR-ontvangen (1) aan op de IR-IN aansluiting van de IR-module.
3. Sluit u de USB-stekker (4) aan op de POWER-aansluiting van de IR-module,
en steek de stekker in de stekkerdoos of direct in een vrije wandcontactdoos.
20
2
Installeert u de IR-module (3) op een bereikbare plaats
achter het meubel of in de buurt van de randappa-
ratuur, waarbij er rekening wordt gehouden met de
lengte van de stroomstekker naar het stopcontact.
Om de werking van de IR Blaster te kunnen controleren,
is het verstandig om de IR-module op een bereikbare
en zichtbare plek te plaatsen zodat de controle lampjes
te zien zijn.
IR OUT voor apparaten in het
zichtveld (TV, sound-systeem)
IR IN voor IR-ontvanger
1
