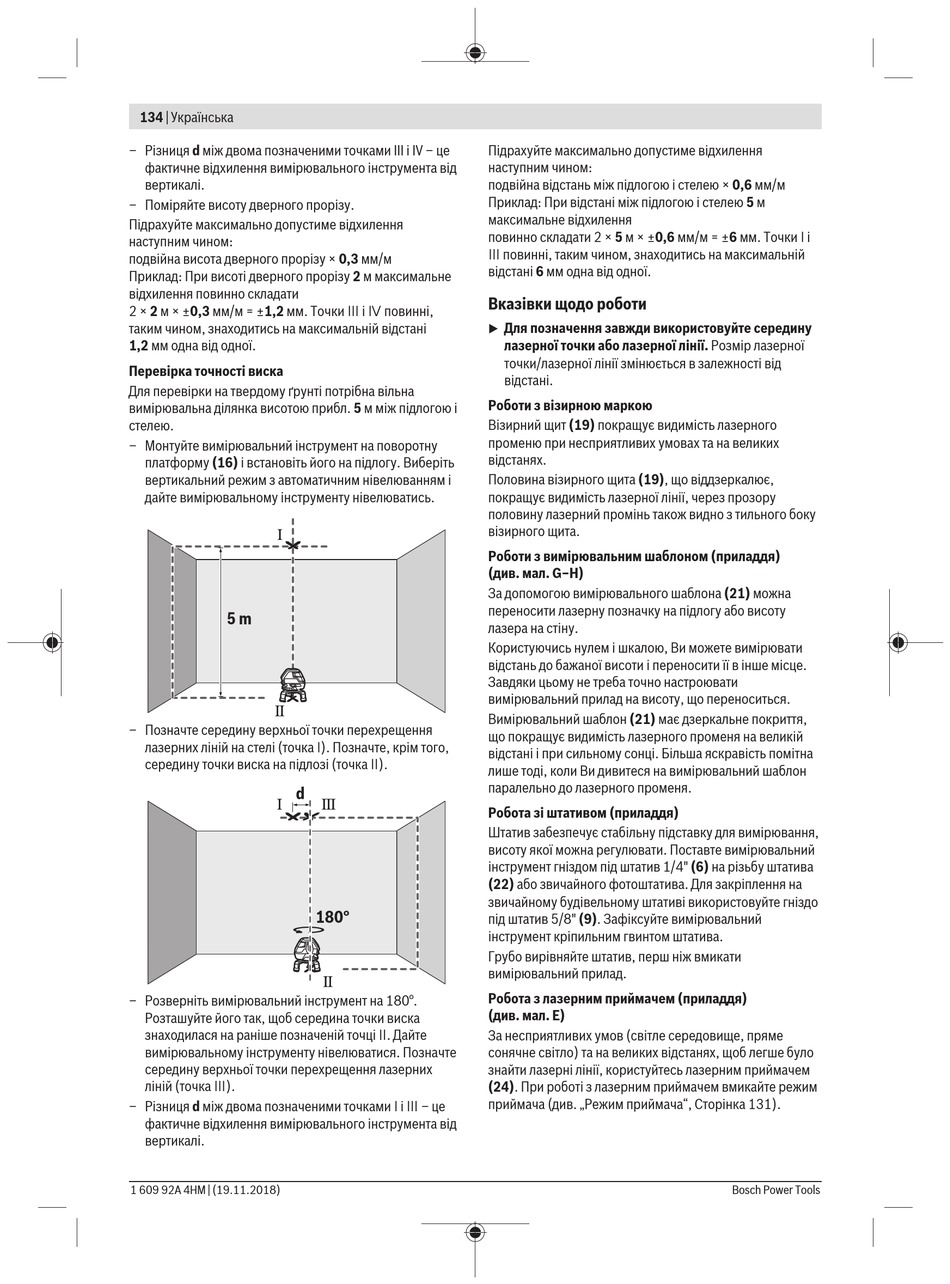

– Різниця d між двома позначеними точками III і IV – це
фактичне відхилення вимірювального інструмента від
вертикалі.
– Поміряйте висоту дверного прорізу.
Підрахуйте максимально допустиме відхилення
наступним чином:
подвійна висота дверного прорізу × 0,3 мм/м
Приклад: При висоті дверного прорізу 2 м максимальне
відхилення повинно складати
2 × 2 м × ±0,3 мм/м = ±1,2 мм. Точки Ⅲ і Ⅳ повинні,
таким чином, знаходитись на максимальній відстані
1,2 мм одна від одної.
Перевірка точності виска
Для перевірки на твердому ґрунті потрібна вільна
вимірювальна ділянка висотою прибл. 5 м між підлогою і
стелею.
– Монтуйте вимірювальний інструмент на поворотну
платформу (16) і встановіть його на підлогу. Виберіть
вертикальний режим з автоматичним нівелюванням і
дайте вимірювальному інструменту нівелюватись.
5 m
– Позначте середину верхньої точки перехрещення
лазерних ліній на стелі (точка Ⅰ). Позначте, крім того,
середину точки виска на підлозі (точка Ⅱ).
d
– Розверніть вимірювальний інструмент на 180°.
Розташуйте його так, щоб середина точки виска
знаходилася на раніше позначеній точці Ⅱ. Дайте
вимірювальному інструменту нівелюватися. Позначте
середину верхньої точки перехрещення лазерних
ліній (точка Ⅲ).
– Різниця d між двома позначеними точками Ⅰ і Ⅲ – це
фактичне відхилення вимірювального інструмента від
вертикалі.
1 609 92A 4HM | (19.11.2018)
Підрахуйте максимально допустиме відхилення
наступним чином:
подвійна відстань між підлогою і стелею × 0,6 мм/м
Приклад: При відстані між підлогою і стелею 5 м
максимальне відхилення
повинно складати 2 × 5 м × ±0,6 мм/м = ±6 мм. Точки Ⅰ і
Ⅲ повинні, таким чином, знаходитись на максимальній
відстані 6 мм одна від одної.
Вказівки щодо роботи
u
Роботи з візирною маркою
Візирний щит (19) покращує видимість лазерного
променю при несприятливих умовах та на великих
відстанях.
Половина візирного щита (19), що віддзеркалює,
покращує видимість лазерної лінії, через прозору
половину лазерний промінь також видно з тильного боку
візирного щита.
Роботи з вимірювальним шаблоном (приладдя)
(див. мал. G–H)
За допомогою вимірювального шаблона (21) можна
переносити лазерну позначку на підлогу або висоту
лазера на стіну.
Користуючись нулем і шкалою, Ви можете вимірювати
відстань до бажаної висоти і переносити її в інше місце.
Завдяки цьому не треба точно настроювати
вимірювальний прилад на висоту, що переноситься.
Вимірювальний шаблон (21) має дзеркальне покриття,
що покращує видимість лазерного променя на великій
відстані і при сильному сонці. Більша яскравість помітна
лише тоді, коли Ви дивитеся на вимірювальний шаблон
паралельно до лазерного променя.
Робота зі штативом (приладдя)
Штатив забезпечує стабільну підставку для вимірювання,
висоту якої можна регулювати. Поставте вимірювальний
інструмент гніздом під штатив 1/4" (6) на різьбу штатива
(22) або звичайного фотоштатива. Для закріплення на
звичайному будівельному штативі використовуйте гніздо
180°
під штатив 5/8" (9). Зафіксуйте вимірювальний
інструмент кріпильним гвинтом штатива.
Грубо вирівняйте штатив, перш ніж вмикати
вимірювальний прилад.
Робота з лазерним приймачем (приладдя)
(див. мал. E)
За несприятливих умов (світле середовище, пряме
сонячне світло) та на великих відстанях, щоб легше було
знайти лазерні лінії, користуйтесь лазерним приймачем
(24). При роботі з лазерним приймачем вмикайте режим
приймача (див. „Режим приймача", Сторінка 131).
Для позначення завжди використовуйте середину
лазерної точки або лазерної лінії. Розмір лазерної
точки/лазерної лінії змінюється в залежності від
відстані.
