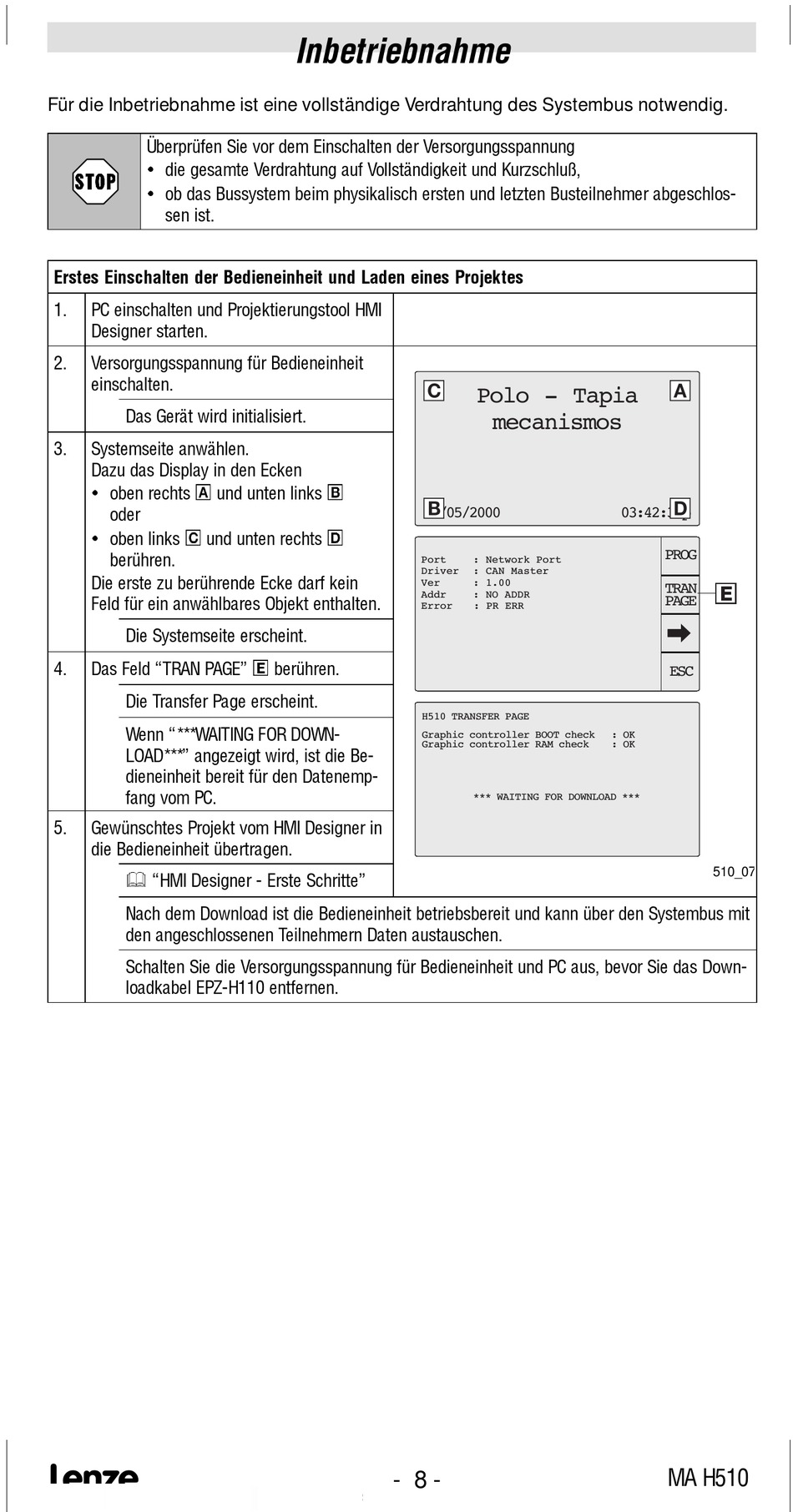

Für die Inbetriebnahme ist eine vollständige Verdrahtung des Systembus notwendig.
é
Überprüfen Sie vor dem Einschalten der Versorgungsspannung
é
die gesamte Verdrahtung auf Vollständigkeit und Kurzschluß,
ob das Bussystem beim physikalisch ersten und letzten Busteilnehmer abgeschlos-
sen ist.
Erstes Einschalten der Bedieneinheit und Laden eines Projektes
1. PC einschalten und Projektierungstool HMI
Designer starten.
2. Versorgungsspannung für Bedieneinheit
einschalten.
Das Gerät wird initialisiert.
3. Systemseite anwählen.
é
Dazu das Display in den Ecken
oben rechts
é
oder
2
oben links
berühren.
Die erste zu berührende Ecke darf kein
Feld für ein anwählbares Objekt enthalten.
Die Systemseite erscheint.
4. 4. Das Feld "TRAN PAGE"
Die Transfer Page erscheint.
Wenn "***WAITING FOR DOWN-
LOAD***" angezeigt wird, ist die Be-
dieneinheit bereit für den Datenemp-
fang vom PC.
5. Gewünschtes Projekt vom HMI Designer in
die Bedieneinheit übertragen.
&
"HMI Designer - Erste Schritte"
Nach dem Download ist die Bedieneinheit betriebsbereit und kann über den Systembus mit
den angeschlossenen Teilnehmern Daten austauschen.
Schalten Sie die Versorgungsspannung für Bedieneinheit und PC aus, bevor Sie das Down-
loadkabel EPZ-H110 entfernen.
Inbetriebnahme
0 1
und unten links
3
und unten rechts
4
berühren.
