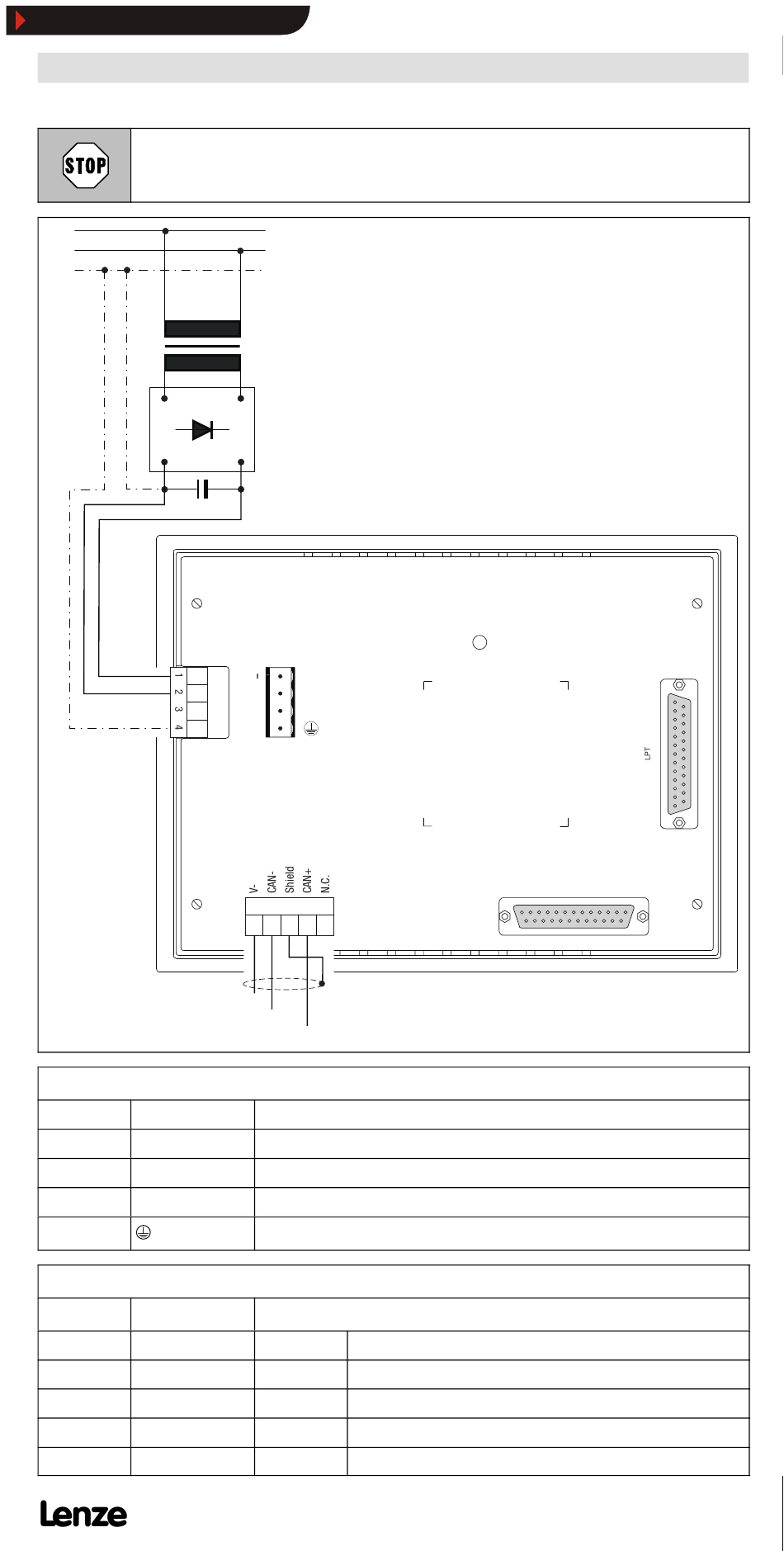

Beschädigung angeschlossener Geräte. Verbinden Sie den PE-Leiter so wie es in der
é
Abbildung dargestellt ist!
Bedieneinheit nur im spannungslosen Zustand verdrahten!
L1
N
PE
-
DC-Spannungsversorgung
Klemme Bezeichnung
1 + 24 VDC
2 0 VDC
3 N.C.
4
Systembus (CAN)
Klemme Bezeichnung
1 V-
2 CAN-
3 Shield
4 CAN+
5 N.C.
Klemmenbelegung
~
+
24 V
INPUT VOLTAGE: 18-32 VDC 15 W
FUSE 800 mA
3 V LITHIUM CELL TYPE CR2032
1
+24 VDC
2
0 VDC
3
N. C.
4
1 2 3 4 5
CAN-GND
CAN-LOW
CAN-HIGH
Erläuterung
Versorgungsspannung (+ 18 V ... 32 VDC)
GND Versorgungsspannung, Bezugspotential
Nicht angeschlossen
PE-Potential
Erläuterung
GND
LO
HI
LCD brightness adj.
Bezugspotential
Systembus LOW (Datenleitung)
Schirm des Systembus-Kabel auflegen
Systembus HIGH (Datenleitung)
Nicht angeschlossen
