Arrow ED86 Montageanleitung Seite 27

Schritt 18
KA27
1
Vom Gebäudeinneren setzen Sie
die Unterseite der rechten Türgruppe
(links, wenn Sie im Gebäude sind)
hinter dem Türpfosten in die vordere
Türlaufschiene.
2
Positionieren Sie die Türoberseite
so, daß die Bohrungen in der Tür
sich mit den Bohrungen in den
Türgleitern decken.
3
Befestigen Sie die Tür mit zwei
Schrauben (Teil-Nr. 65900) pro
Türgleiter an die Türgleiter.
HINWEIS
Anhand der Bohrungen in den
Türgleitern können Sie die
Türen justieren. Die Tür in die
mittleren Bohrungen
einschrauben.
4
Schritte 1 bis 3 für die linke Tür
wiederholen.
●
Hierzu benötigen Sie folgende Teile

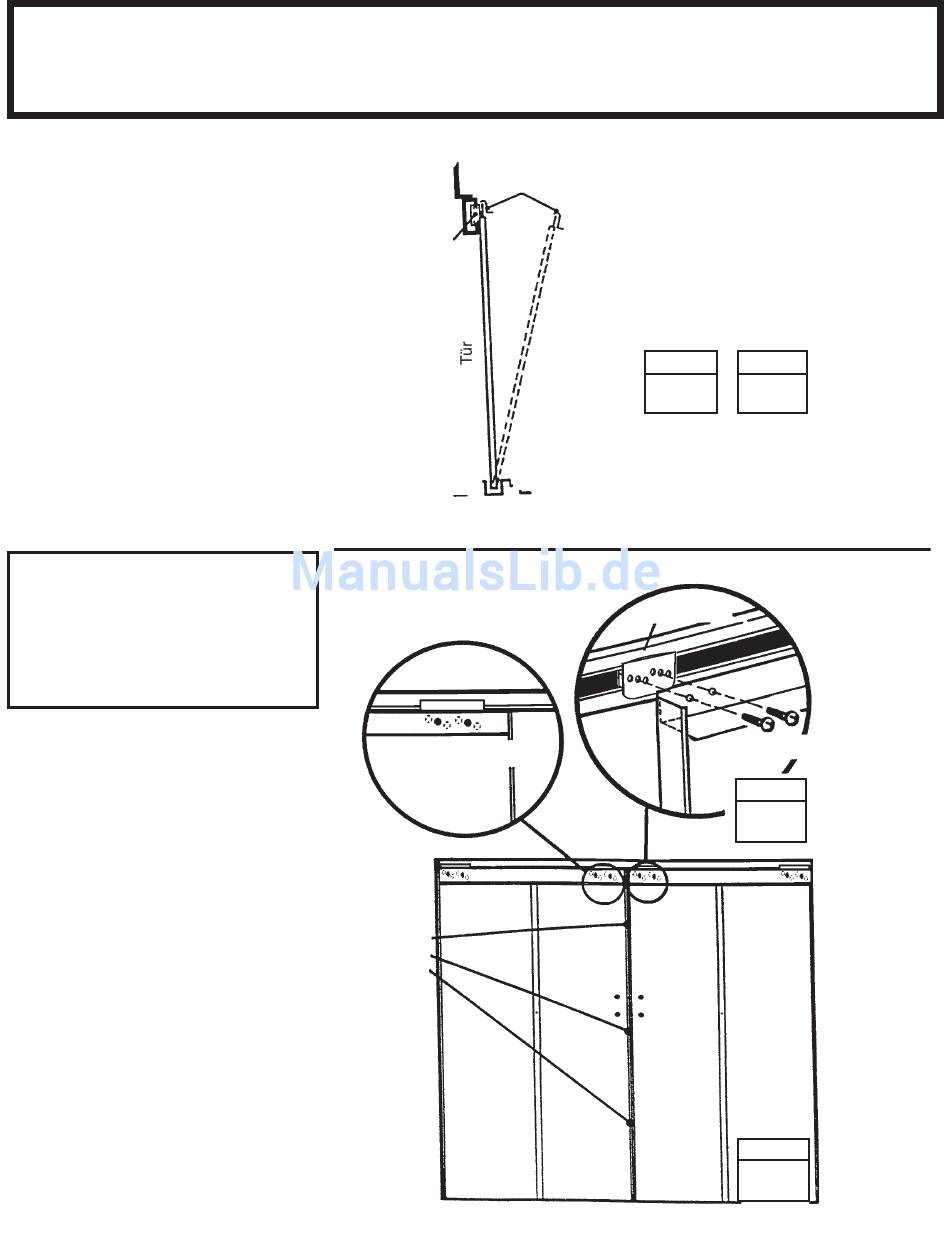

Montage der Türen und Justierung
Giebel
Türlaufschiene
Türgleiter
Vorderrahmen-Laufschiene
Justierbohrungen
Justierbohrungen
machen es möglich, daß
die Türen vertikal
aneinander stoßen
horiz. Türversteifung
rechte Tür
●
● ● ● ● ● rechte Türgruppe (1)
● ● ● ● ● linke Türgruppe (1)
SCHRITT
SCHRITT
1
2
Türgleiter
selbstschn. Schraube
SCHRITT
3
SCHRITT
4
linke Tür
27
