Schritt 1
KA10
Der vordere Bodenrahmen besteht
aus drei Stücken.
Bodenrahmen besteht aus zwei
Stücken. Die Bohrungen in den
Teilen decken sich, wenn die Teile
mit dem richtigen Überstand
aufeinander gelegt werden.
Abbildungen zeigen die richtige
Gesamtlänge für Rückseite und
Vorderseite. Gehen Sie wie folgt vor:

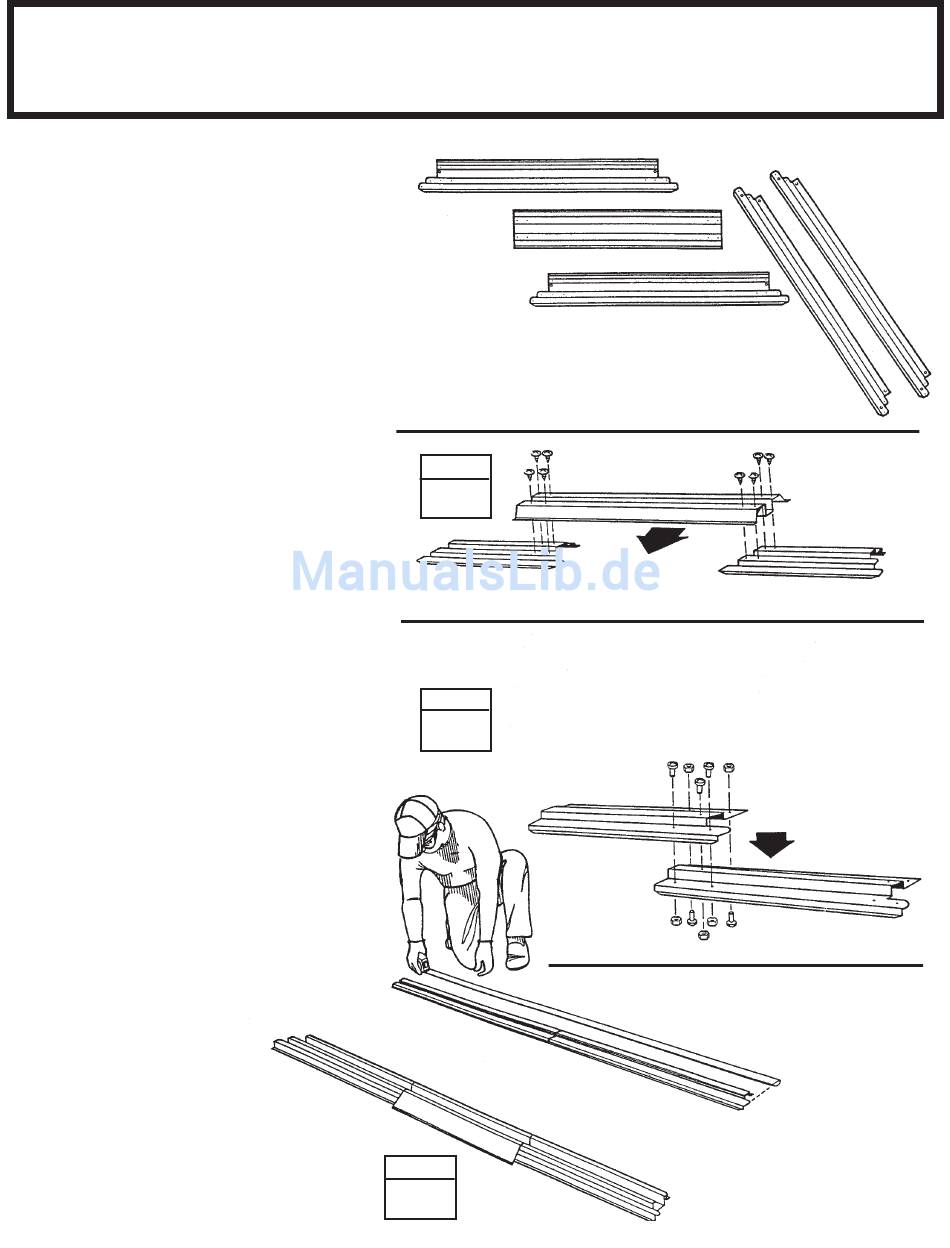

1
Legen Sie die vorderen,
Bodenrahmenteile wie gezeigt
nieder. Zentrieren Sie die Rampe
auf den zwei vorderen Bodenrahmen.
Verbinden Sie die Rahmen mit 8
selbstschn. Schrauben.
2
Überlappen Sie die hinteren
Bodenrahmen wie gezeigt.
Bohrungen in den Teilen decken sich,
wenn die Teile mit dem richtigen
Überstand aufeinander gelegt
werden. Die Abbildungen zeigen
die richtige Gesamtlänge für den
hinteren Bodenrahmen. Verbinden
Sie die Rahmen wie gezeigt, indem
Sie 5 Schrauben in den Rahmensatz
einschrauben.
3
Überprüfen Sie noch einmal die
Längen und stellen Sie diese Teile
zur späteren Verwendung in Schritt 5
zur Seite.
10
●
Hierzu benötigen Sie folgende Teile
Vormontage der
Bodenrahmengruppen
Der hintere
Die
Die
SCHRITT
9379
8941
SCHRITT
1
9379
SCHRITT
2
9377
3
●
● ● ● ● ● 8941 Rampe (1)
● ● ● ● ● 9379 Bodenrahmen, vorn (2)
● ● ● ● ● 9377 Bodenrahmen, hinten (2)
9379
8941
Bodenrahmen,
hinten 244 cm
hinten 244 cm
vorn 244 cm
9377
Bodenrahmen,
vorn 244 cm
9379
9377
