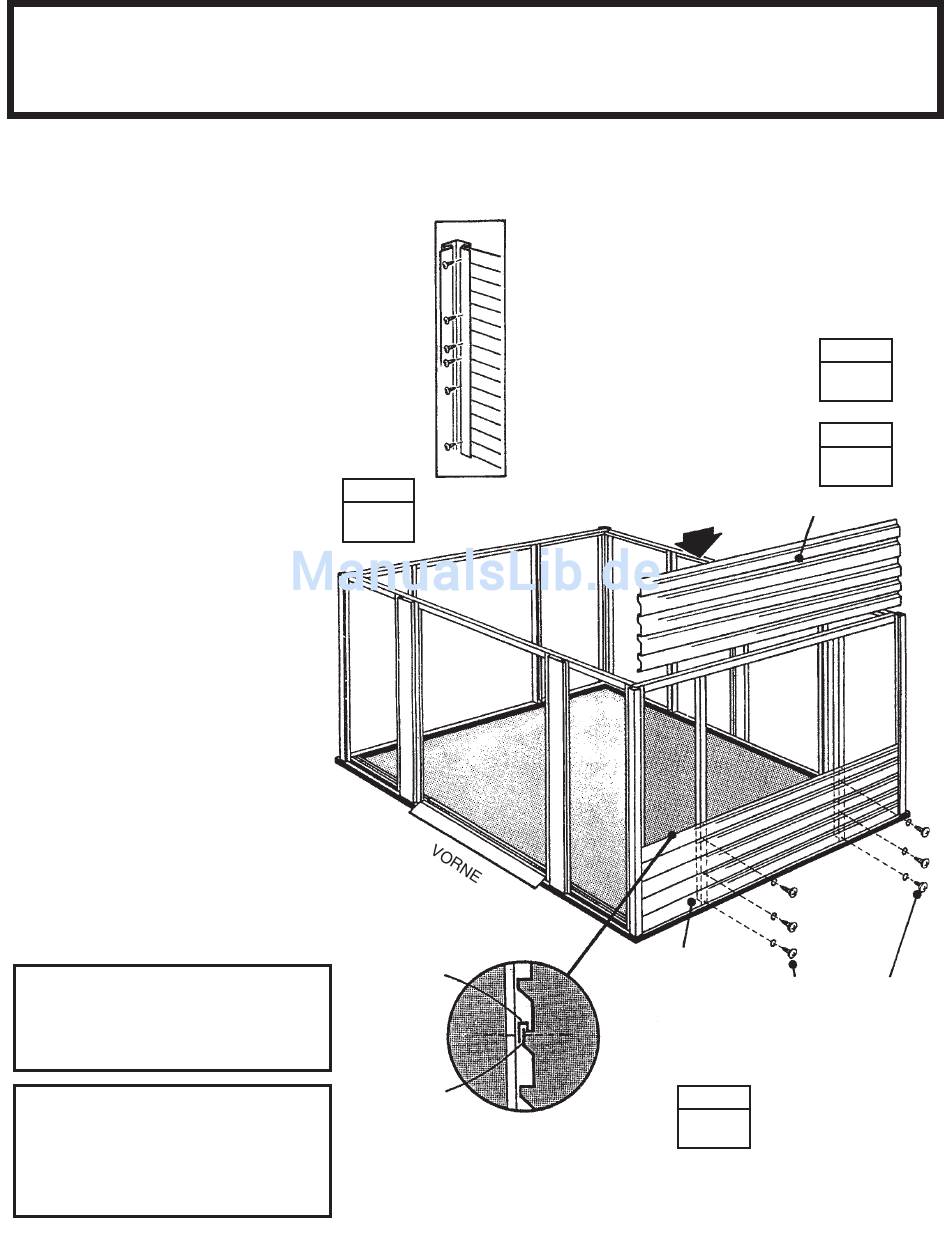

8719 Seitenpaneel; Montage Der Seitenpaneele - Arrow Ed86 Montageanleitung

Schritt 9
KG18
Die Paneele mit U-Scheiben
verschrauben.
1
Das Seitenpaneel wie abgebildet
in die Paneelschienen an den
Eckpfosten schieben. Das Paneel
muß mit der flachen Kante nach oben
und mit der abgewinkelten Kante nach
unten zeigen. Immer nach diesem
Muster vorgehen. Das Paneel mit der
abgewinkelten Kante mit der
Seitenstrebe mit dem Bodenrahmen
mit selbstschneidenden Schrauben
verschrauben. Das Paneel in der Mitte
ebenfalls mit der Seitenstrebe
verschrauben. Die flache Kante jetzt
noch nicht verschrauben.
2
Das nächste Seitenpaneel wie
zuvor montieren, wobei dieses Paneel
mit der abgewinkelten Kante das
zuvor installierte Seitenpaneel
überlappt. Beide Seitenpaneele an
dieser Überlappung
Seitenstrebe verschrauben.
3
Das dritte Seitenpaneel darüber
hineinschieben.
4
Alle Paneele von innen mit den
Eck- und Mittelpfosten
selbstschneidenden Schrauben
verschrauben.
5
Die Schritte 1 bis 4 auf der
gegenüberliegenden Seite des
Gerätehauses wiederholen.
HINWEIS
Bitte unbedingt darauf achten, daß
die Paneele in der richtigen
Reihenfolge montiert werden.
Der Bodenrahmen muß absolut
rechtwinklig und eben aufliegen.
Sonst stimmen später bei der
weiteren Montage die
Bohrungen nicht überein.
18
● Hierzu benötigen Sie folgende Teile

Montage der Seitenpaneele

SCHRITT
4
mit der
mit
Endansicht
Flache
Kante
Untere Kante
Alle Seitenpaneele an
der Überlappung mit
einer Schraube
verschrauben
●
● ● ● ● ● 8719 Seitenpaneel (6)
